Открытый узел

Lines and Hoses, HVAC

Lines and Hoses, HVAC

Lines and Hoses, HVAC

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Lines and Hoses, HVAC

Нет текстового описания

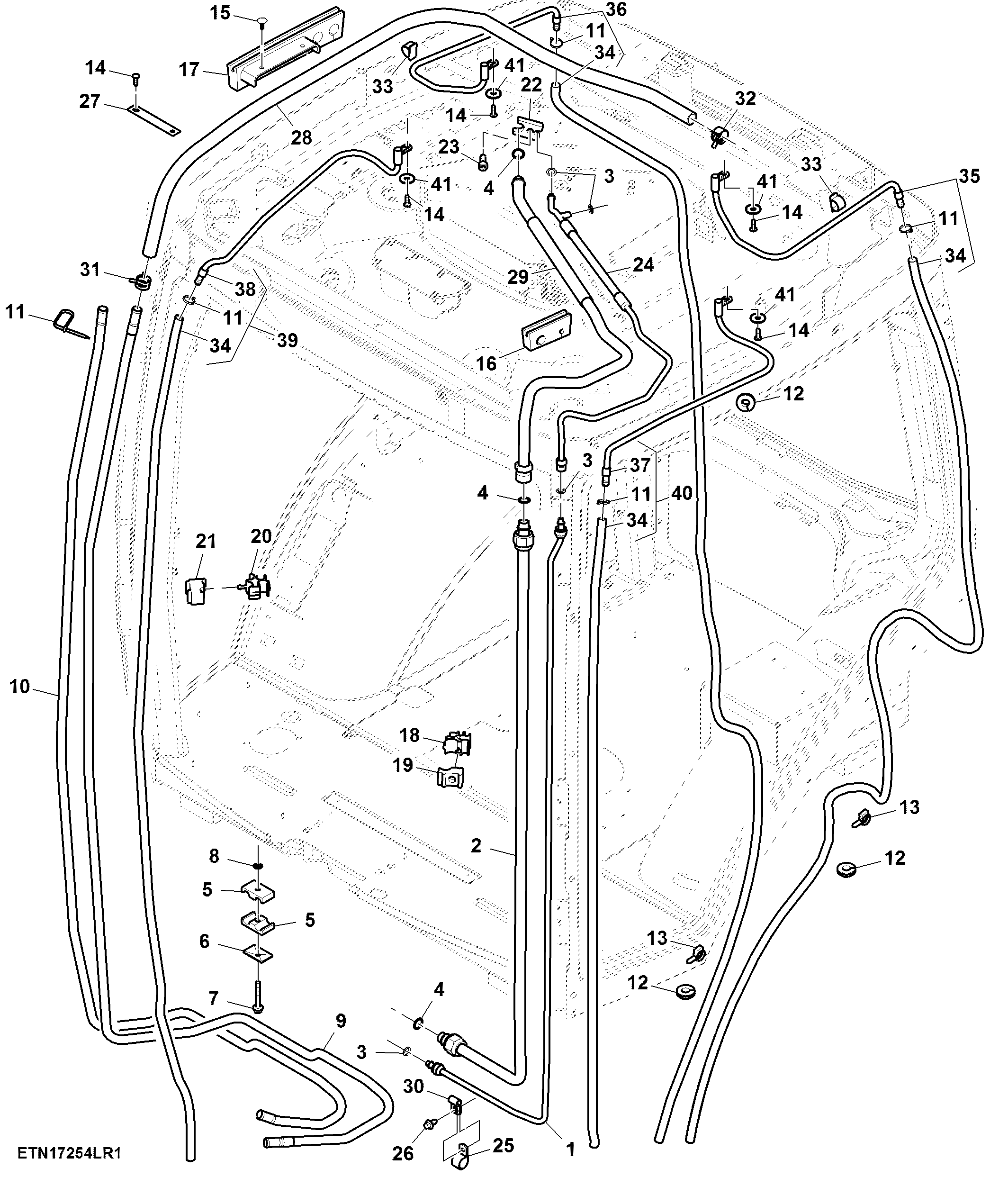

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE305823	1	Line	-
2	RE286820	1	Line	-
3	R183409	4	O-Ring	-
4	R183412	3	O-Ring	-
5	H120847	4	Clamp	5/8" O.D
6	H121168	2	Plate	-
7	19M7979	2	Screw	M8 X 55
8	R280791	2	Push Nut	-
9	R320709	1	Line	Coolant Supply
10	R320711	1	Line	Coolant Return
11	R44302	5	Tie Band	-
12	R291221	4	Grommet	-
13	57M8902	2	Clip	-
14	37M7352	6	Screw	-
15	R115466	2	Plug	-
16	R286827	1	Half Clamp	-
17	R286834	1	Clamp	ORDER R559859
17	R559859	1	Clamp	-
18	R542019	3	Half Clamp	SUB FOR R293156
19	R293158	3	Half Clamp	-
20	R294565	3	Half Clamp	-
21	R294567	3	Half Clamp	-
22	R125223	1	Plate	-
23	19M8666	1	Screw	M6 X 16
24	RE286824	1	Line	-
25	AH78237	1	Clamp	-
26	37M7092	1	Screw	M8 X 16
27	R289546	1	Strap	-
28	R286832	1	Hose	-
29	RE286825	1	Line	-
30	AH76882	1	Clip	-
31	T184924	1	Hose Clamp	-
32	R117721	1	Clamp	-
33	RE57589	2	Clip	-
34	R289547	4	Hose	-
35	RE332499	1	Hose	INCLUDES R289547 and R44302
36	RE332500	1	Hose	INCLUDES R289547 and R44302
37	R332501	1	Hose	-
38	R332503	1	Hose	-
39	RE560635	1	Hose	RH Front, Condensate Drain INCLUDES R289547 ,R44302 and R332503 ; ORDER RE573278
39	RE573278	1	Hose	-
40	RE560644	1	Hose	LH Front, Condensate Drain INCLUDES R289547 ,R44302 and R332501
41	24M7100	4	Washer	6.600 X 22 X 2 mm
