Открытый узел

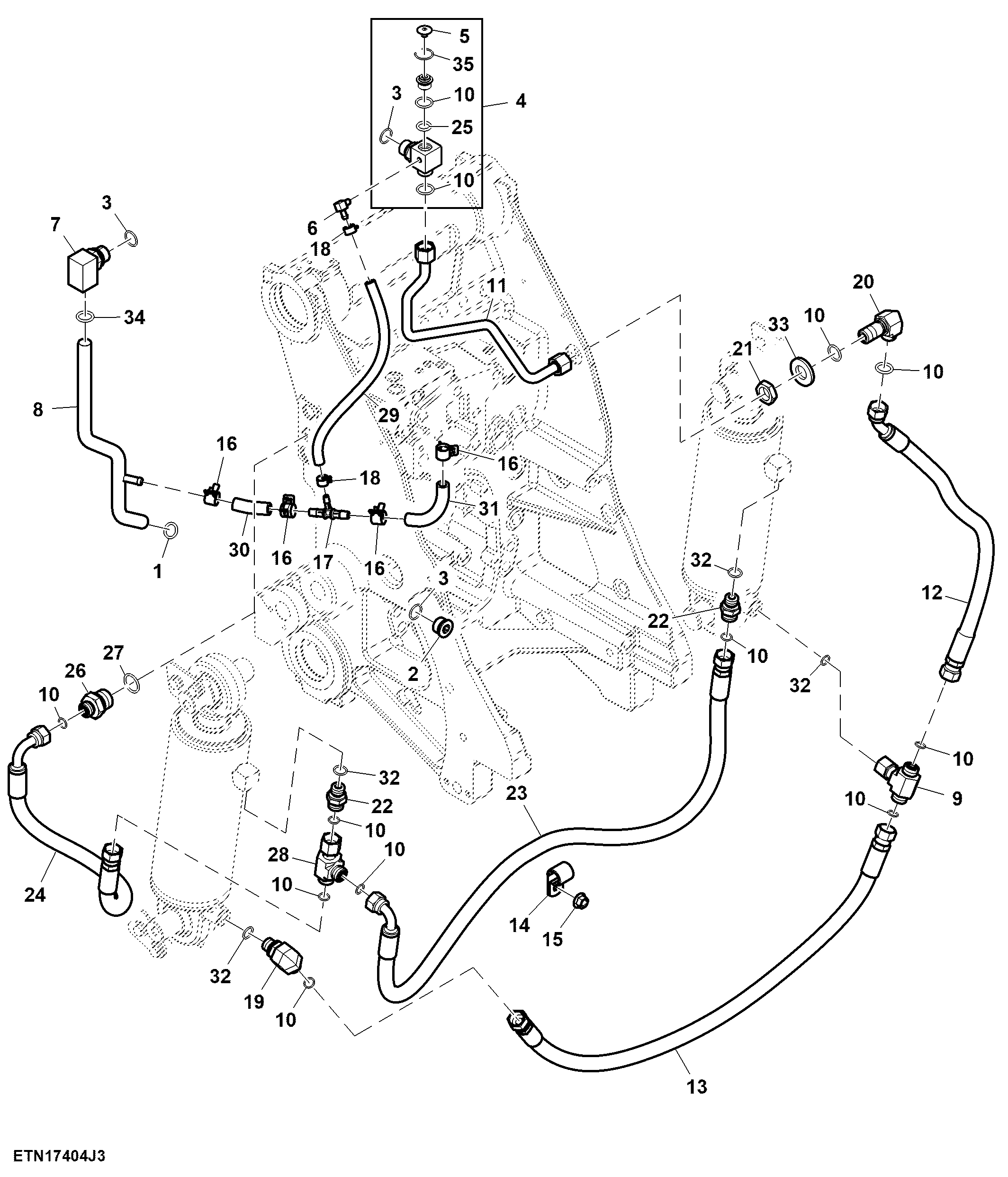

Lift Cylinder Lines, Double Acting Cylinders

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	B2762R	1	O-Ring	-
2	R116115	1	Fitting	ALSO ORDER 51M7045
3	51M7045	3	O-Ring	19.300 X 2.200 mm
4	RE264543	1	Valve	Manual Lowering Valve
5	R277483	1	Plug	-
6	M84497	1	Elbow Fitting	-
7	RE263647	1	Fitting	-
8	RE270496	1	Oil Tube	-
9	38H5111	1	Tee Fitting	-
10	T77857	1	O-Ring	-
11	RE339421	1	Oil Line	SUB FOR RE322504
12	RE339428	1	Hydraulic Hose	Bulk Head to Hitch SUB FOR RE325688
13	RE330644	1	Hydraulic Hose	Supply Between Cylinders
14	T70659	1	Clamp	-
15	14M7296	1	Flange Nut	M10
16	R202160	4	Clamp	-
17	R283426	1	Tee Fitting	-
18	R56101	2	Clip	-
19	38H5017	1	Elbow Fitting	-
20	38H5098	1	Elbow Fitting	-
21	38H5092	1	Nut	13/16"
22	38H5003	2	Adapter Fitting	-
23	RE330640	1	Hydraulic Hose	Return RH to LH
24	RE330642	1	Hydraulic Hose	From Cylinder to Hitch
25	T77814	1	O-Ring	-
26	38H5181	1	Adapter Fitting	-
27	51M7047	1	O-Ring	23.600 X 2.900 mm
28	38H5069	1	Tee Fitting	-
29	-	1	Part 29	-
30	-	1	Part 30	-
31	-	1	Part 31	-
32	51M7043	1	O-Ring	15.300 X 2.200 mm
33	24M7242	1	Washer	21.400 X 42 X 5 mm
34	R69667	1	O-Ring	-
35	R46722	1	Snap Ring	-

Lift Cylinder Lines, Double Acting Cylinders

Нет текстового описания
