Открытый узел

Front Hitch, 3-Point, Heavy Duty

Front Hitch, 3-Point, Heavy Duty

Front Hitch, 3-Point, Heavy Duty

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

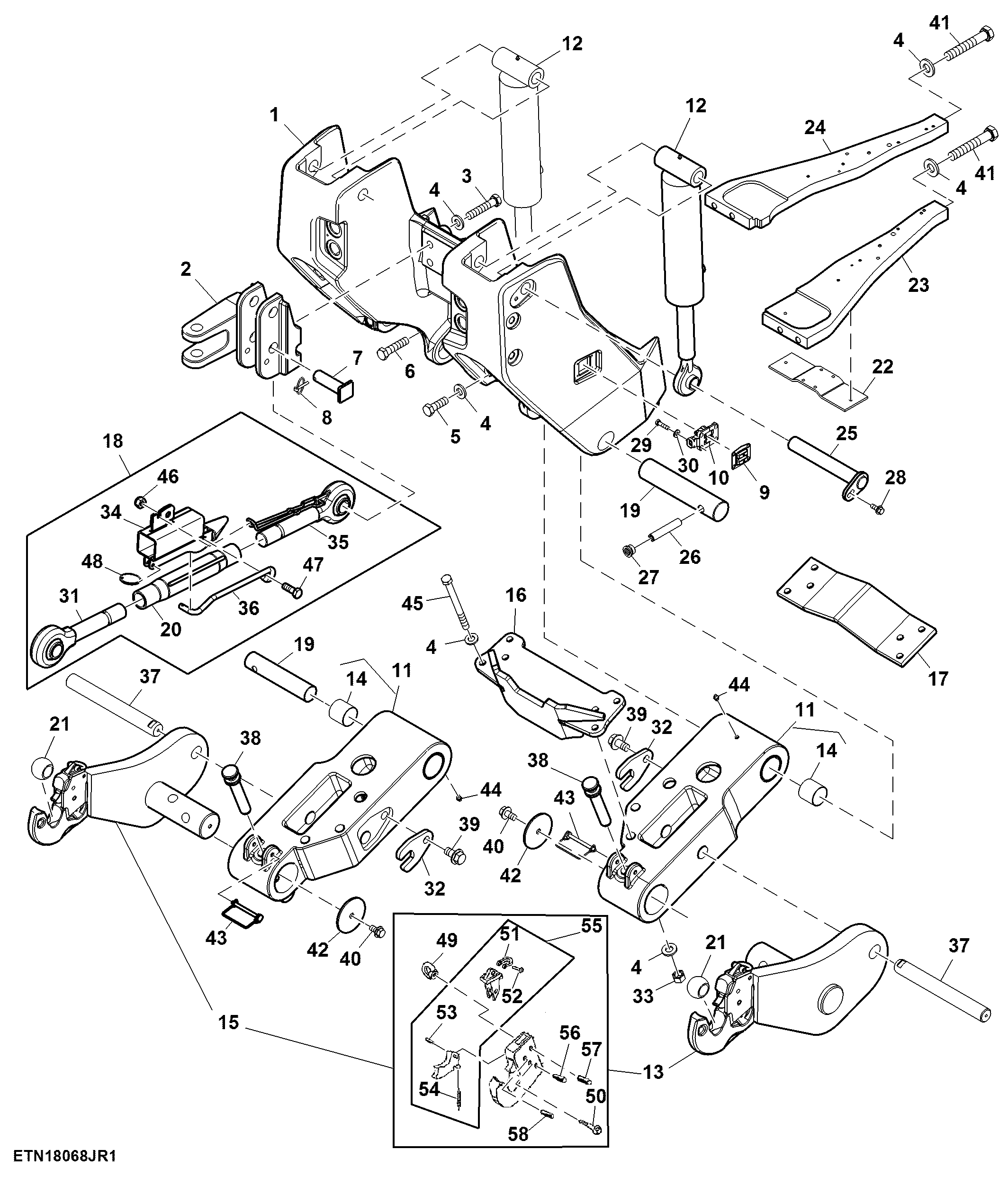

Front Hitch, 3-Point, Heavy Duty

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R330395	1	Frame	-
2	R329214	1	Bracket	-
3	19M9135	6	Cap Screw	M20 X 100
4	24M7242	32	Washer	21.400 X 42 X 5 mm
5	19M9154	8	Cap Screw	M20 X 60
6	19M9134	4	Cap Screw	M20 X 80
7	R190356	1	Pin Fastener	-
8	AA21292	1	Quick Lock Pin	-
9	L169912	1	Boot	-
10	AL172871	1	Control	-
11	RE345779	2	Lift Arm	SUB FOR RE557525 OR RE330591, INCLUDES 58M5575
12	RE297297	2	Hydraulic Cylinder	-
13	RE336420	1	Lift Arm	LH SUB FOR RE324782
14	R288834	4	Bushing	-
15	RE336421	1	Lift Arm	RH SUB FOR RE324781
16	RE558552	1	Lock Plate	SUB FOR RE557496 OR RE315935
17	R538129	1	Lock Plate	SUB FOR R315931
18	RE324763	1	Center Link	-
19	R315928	2	Pin	-
20	RE330108	1	Link Body	-
21	L40829	2	Ball	-
22	R309630	1	Support	USE WITH R314155 AND R314156
23	R337493	1	Plate	LH, SUB FOR R314155
24	R337494	1	Plate	RH, SUB FOR R314156
25	RE297299	2	Pin Fastener	-
26	R319433	2	Pin	-
27	R98012	2	Fitting Plug	-
28	19M7785	2	Screw	M10 X 25
29	19M7373	4	Cap Screw	M5 X 20
30	24M7105	4	Washer	6 X 12 X 1.600 mm
31	RE330106	1	Link End	RH
32	R538052	2	Retainer	SUB FOR R325012
33	14M7277	6	Nut	M20
34	RE330105	1	Sleeve	-
35	RE330107	1	Link End	LH
36	R325585	1	Rod	-
37	R537674	2	Groove Pin	-
38	R336419	2	Pin	SUB FOR R324855
39	R231624	2	Cap Screw	M12 X 32
40	19M7784	2	Screw	M10 X 20
41	19M9137	2	Cap Screw	M20 X 120
42	24H1916	2	Washer	17/32" X 3-1/2" X 0.180"
43	RE170757	2	Quick Lock Pin	-
44	58M5575	2	Lubrication Fitting	SUB FOR LCA86713 APPL
45	19M7645	6	Screw	M20 X 200
46	14M7560	1	Lock Nut	M14
47	19M7404	1	Cap Screw	M14 X 40
48	R80436	1	Ring	-
49	14M7284	2	Nut	M8
50	19M7378	2	Cap Screw	M8 X 45
51	L115082	1	Shackle	-
52	L115083	1	Rivet	-
53	34M7064	1	Spring Pin	8 X 18 mm
54	L115353	1	Extension Spring	-
55	AL117727	1	Pawl	-
56	34M3866	1	Spring Pin	6 X 32 mm
57	34M7071	1	Spring Pin	10 X 35 mm
58	34M7220	1	Spring Pin	13 X 35 mm
