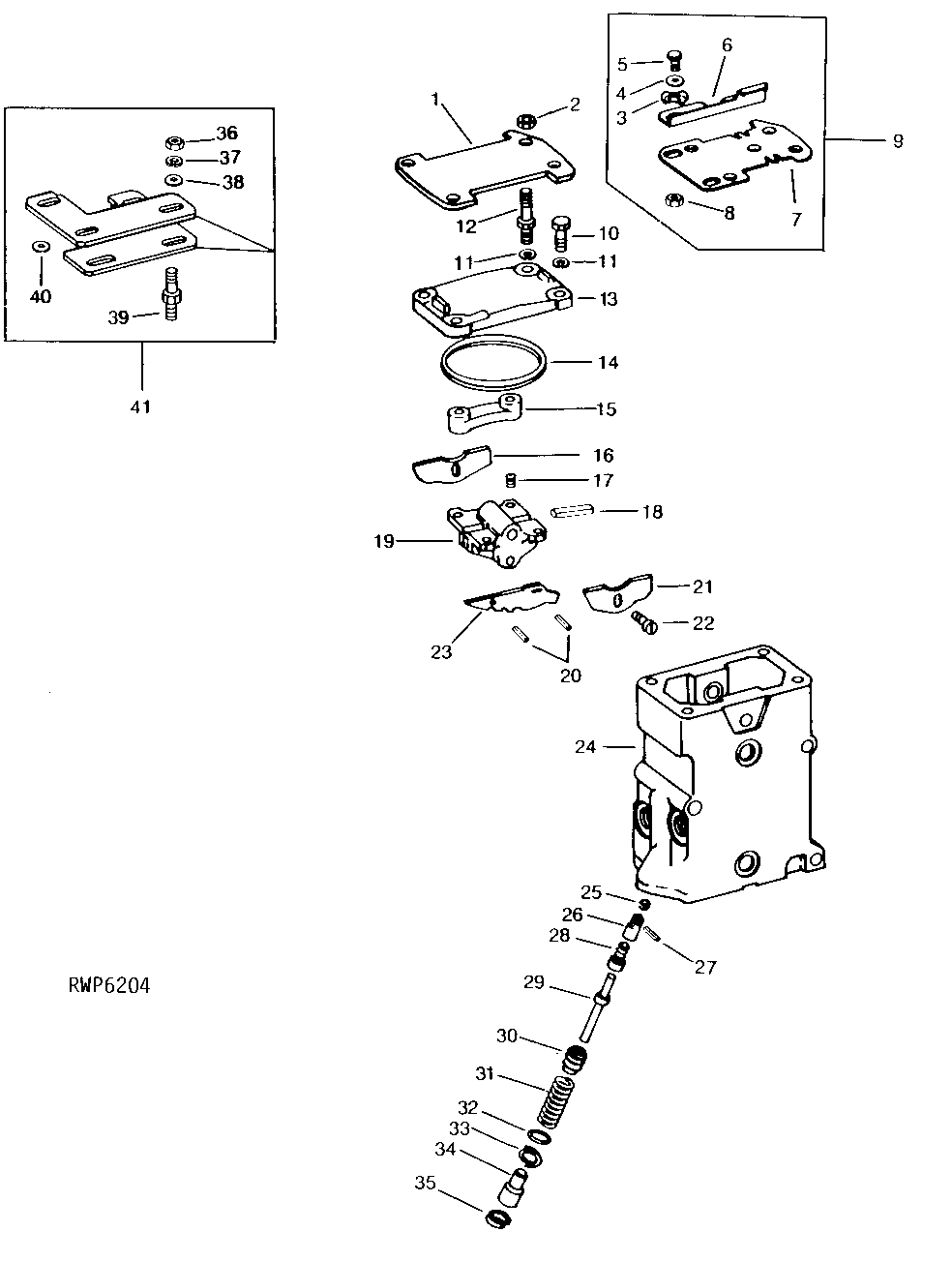

SELECTIVE CONTROL VALVE HOUSING [02D05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T22996	1	ADJUSTING STRAP	-
2	14H732	2	Nut	3/8"
3	T25804	1	LOCK WASHER	-
4	24H1320	1	Washer	29/64" X 3/4" X 0.035"
5	T25803	1	CAP SCREW	-
6	T29519	1	LOCK PLATE	-
7	T29518	1	PLATE	-
8	14H785	1	Nut	5/16"
9	AT29222	1	LOCK	(SUB RE19419)
10	19H1731	2	Cap Screw	3/8" X 1"
11	12H304	4	Lock Washer	3/8"
12	R39225	2	Stud	-
13	R49186	1	COVER	-
13	R67534	1	Cover	(SOUND-GARD BODY) (PORTED)
14	R49187	1	WASHER	-
15	R49221	2	RETAINER	-
16	R51414	1	CAM	(SUB AR253731)
17	22H1025	4	Set Screw	1/4" X 7/8"
18	R56504	1	Spring Pin	-
19	R51412	1	ROCKER	-
20	R28744	2	Pin	-
21	R51415	1	CAM	(SUB AR253733)
22	R27233	2	SCREW	-
23	R51413	1	CAM	(SUB AR253730)
24	AR83549	1	HOUSING	(MARKED R65504)
25	R51409	1	SPACER	-
26	R51410	1	CAM FOLLOWER	-
27	R51411	1	Pin	1/8" X 3/8"
28	R48978	1	GUIDE	-
29	R55398	1	PIN	-
30	R48980	1	PISTON	-
31	R41055	1	SPRING	-
32	B2762R	1	O-Ring	-
33	R26546	1	BACK-UP RING	-
34	R55397	1	GUIDE	-
35	R46722	1	Snap Ring	-
36	14H732	2	Nut	3/8"
37	12H304	2	Lock Washer	3/8"
38	24H1305	4	Washer	13/32" X 13/16" X 0.065"
39	R39225	2	Stud	-
40	24H1682	1	Washer	13/32" X 7/8" X 0.120"
41	RE13523	1	Stop	SCV LEVER ADJUSTABLE STOP, (SUB FOR AR93948)

SELECTIVE CONTROL VALVE HOUSING [02D05]
