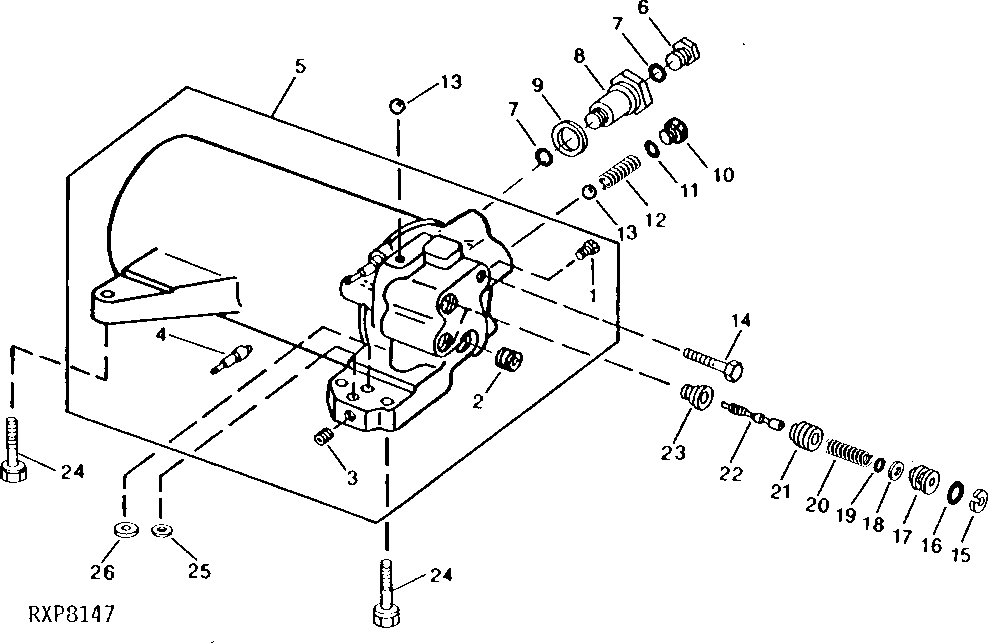

ROCKSHAFT CYLINDER AND VALVE HOUSING [02B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT21781	1	VALVE	-
2	15H562	1	Pipe Plug	1"
3	15H559	2	Pipe Plug	1/4"
4	T22469	1	PIN	-
5	AL24245	1	HOUSING	(MARKED L29413) (SUB AL40885, F1791R, L41383, L41384, (2) L41536, L62507 AND L41726)
5	AL40885	1	HOUSING	(MARKED L41722)
6	T22867	1	Drain Plug	-
6	L41726	1	Pipe Plug	(USE WITH AL40885)
7	R26448	2	O-Ring	-
7	L41536	2	O-Ring	(USE WITH AL40885)
8	T21638	1	ADAPTER FITTING	-
8	L41538	1	Fitting	(USE WITH AL40885)
9	F1791R	1	WASHER	-
10	T22867	1	Drain Plug	3/4"
10	L41384	1	Pipe Plug	(USE WITH AL40885)
11	L41383	1	Ring	(USE WITH AL40885)
11	R26375	1	O-Ring	-
12	F3322R	1	SPRING	-
13	D2361R	2	Ball	(1/2")
14	19H1765	4	Cap Screw	3/8" X 1-3/4"
15	M3265T	2	SNAP RING	-
16	L55204	2	O-RING	(SUB FOR R65548)
17	T24485	2	PLUG	-
18	R31136	2	BACK-UP RING	-
19	R10093	2	O-Ring	-
20	R49648	2	SPRING	-
21	T24540	2	SLEEVE	-
22	R54969	2	VALVE SPOOL	(ALSO ORDER T28538) (SUB FOR T28537)
23	T28538	2	VALVE SEAT INSERT	(ALSO ORDER R54969)
24	R48593	4	CAP SCREW	-
25	A4847R	1	Washer	-
26	F2741R	1	Packing	-
