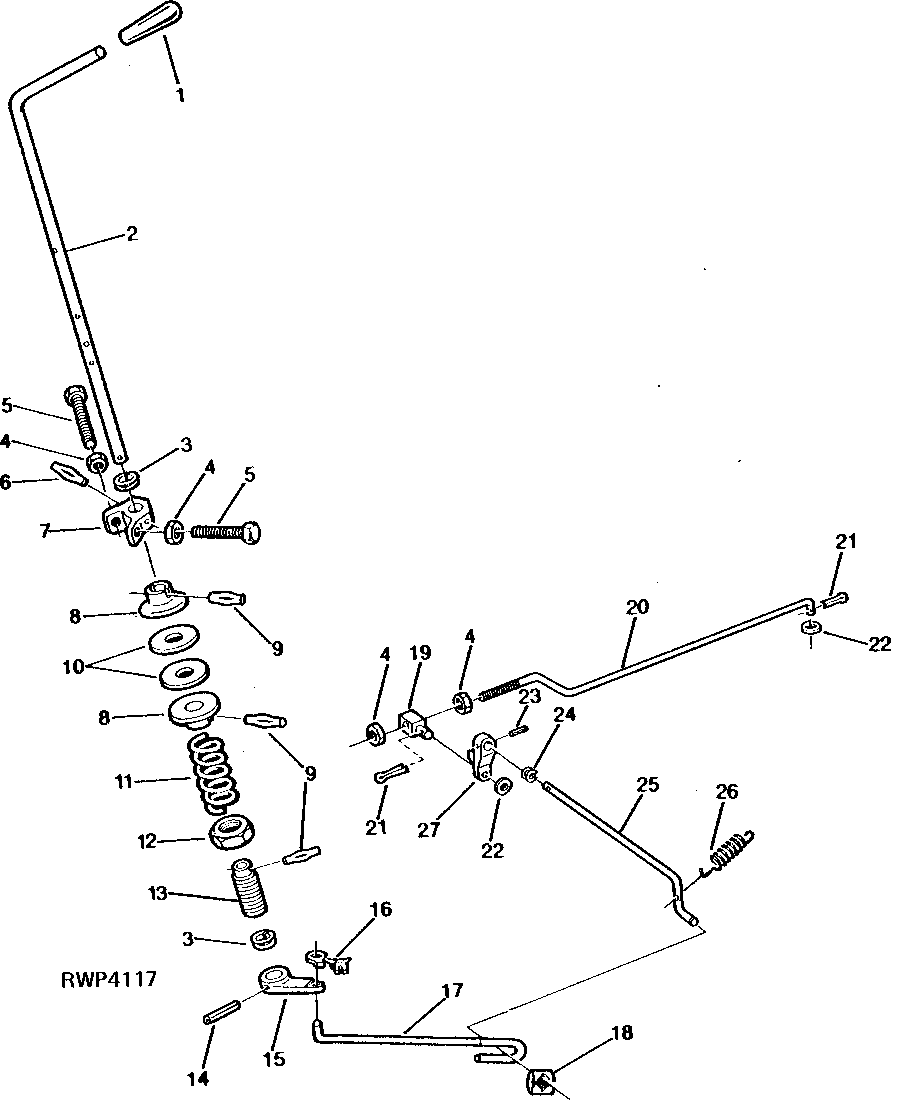

HAND SPEED CONTROL LEVER AND LINKAGE [01D12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R54271	1	KNOB	-
2	L28643	1	LEVER	-
3	R34811	2	GROMMET	-
4	14H850	4	NUT	1/4"
5	19H2180	1	CAP SCREW	1/4" X 1-1/4"
6	25H73	1	GROOVE PIN	3/16" X 1-1/8"
7	L28601	1	RETAINER	-
8	T22698	2	DISK	-
9	25H747	3	GROOVE PIN	3/16" X 3/4"
10	R39985	2	WASHER	-
11	R26637	1	SPRING	-
12	14H830	1	NUT	7/8"
13	T22694	1	SLEEVE	-
14	34H284	1	Spring Pin	3/16" X 1-1/4"
15	T22239	1	LEVER	-
16	R26524	1	Clip	-
17	L28602	1	ROD	-
18	L28416	1	NUT	-
19	T48835	1	SWIVEL	-
20	L28605	1	ROD	-
20	L30409	1	ROD	(A)
21	11M7077	2	Cotter Pin	0.063" X 0.984"
22	24H1286	2	Washer	9/32" X 1/2" X 1/16"
23	34H264	1	Spring Pin	5/32" X 7/8"
24	T22241	2	GROMMET	-
25	L28415	1	ROD	-
26	L28414	1	EXTENSION SPRING	-
27	T22240	1	ARM	-

HAND SPEED CONTROL LEVER AND LINKAGE [01D12]

Нет текстового описания
