Открытый узел

CLUTCH CONTROL VALVE [01H24]

CLUTCH CONTROL VALVE [01H24]

CLUTCH CONTROL VALVE [01H24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CLUTCH CONTROL VALVE [01H24]

Нет текстового описания

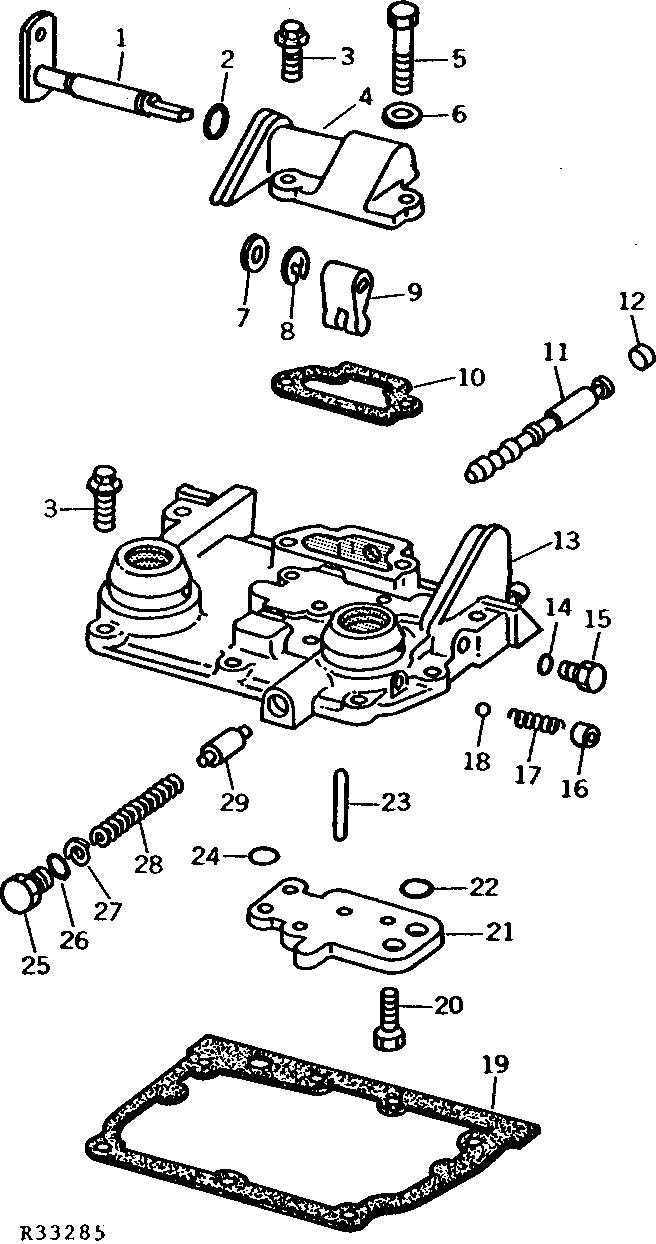

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT23220	1	LEVER	-
2	R28782	1	O-Ring	-
3	T22728	5	SCREW	-
4	T25394	1	COVER	-
5	19H3181	1	CAP SCREW	3/8" X 2"
6	24M7096	1	Washer	10.500 X 18 X 1.600 MM
7	24H1227	1	Washer	17/32" X 13/16" X 0.060"
8	R26871	1	Snap Ring	-
9	T25395	1	Lever	-
10	T25397	1	GASKET	-
11	T25398	1	CONTROL VALVE	-
12	M4224T	2	PLUG	-
13	AL23100	1	COVER	(MARKED R58768) (SUB R58768 AND T24395)
13	AL31218	1	HOUSING	(MARKED R58768) (SUB R58768, (2) AL68457 AND T24395)
14	R26287	1	O-Ring	-
15	R27216	1	DRAIN PLUG	-
16	M1102T	1	PLUG	-
17	T22739	1	SPRING	-
18	R26552	1	Ball	8MM (5/16")
19	R54189	1	GASKET	-
20	19H2552	3	CAP SCREW	3/8" X 1-1/8"
21	T25399	1	PLATE	-
22	R375R	2	O-Ring	-
23	R33058	1	NEEDLE ROLLER	-
24	A3917R	2	O-Ring	-
25	R27218	1	Fitting Plug	-
26	R26448	1	O-Ring	-
27	B1085R	1	WASHER	1.20MM (.047") (3 USED)
28	R39132	1	SPRING	-
29	R39294	1	PIN	(SUB L30783 AND A3917R, THIS APPLICATION)
