Открытый узел

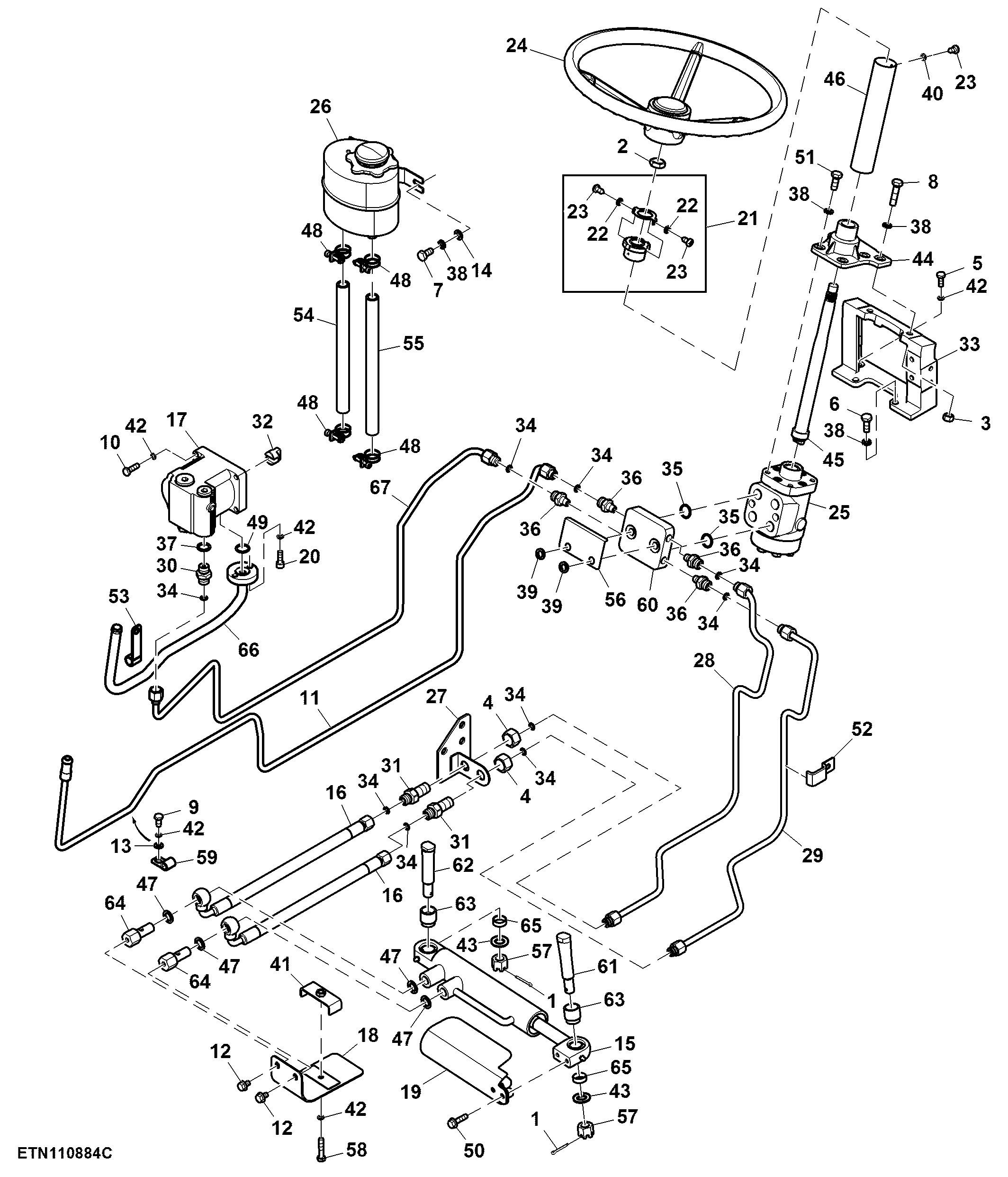

Hydraulic Steering Assembly

Hydraulic Steering Assembly

Hydraulic Steering Assembly

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Hydraulic Steering Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7022	2	COTTER PIN	4 X 28 mm
2	14M7158	1	Nut	M16
3	14M7509	2	Nut	M10
4	14M7515	2	Nut	M18
5	19M3129	2	Cap Screw	M8 X 20
6	19M3145	6	Cap Screw	M10 X 25
7	SU318718	2	Bolt	-
8	19M3148	2	Cap Screw	M10 X 40
9	19M7162	1	Cap Screw	M8 X 16
10	19M7163	4	Cap Screw	M8 X 25
11	SJ25209	1	Oil Tube	ORDER SJ26091
11	SJ26091	1	Oil Tube	-
12	19M7744	2	Cap Screw	M12 X 35
13	24M7055	1	Washer	8.400 X 16 X 1.600 mm
14	24M7096	2	Washer	10.500 X 18 X 1.600 mm
15	SJ19266	1	Hydraulic Cylinder	-
16	SJ19268	2	Oil Tube	-
17	SJ314256	1	Pump	INCLUDES (2) SU34486, (2) SU34487 AND SU34488
18	SJ19272	1	Plate	-
19	SJ19271	1	Plate	-
20	SU323079	2	Screw	-
21	SJ315224	1	Grommet	-
22	SU328161	2	Lock Washer	-
23	SU319850	3	Bolt	-
24	SJ317807	1	Steering Wheel	-
25	SJ319382	1	Steering Metering Pump	-
26	SJ321685	1	Tank	-
27	SJ327965	1	Support	-
28	SJ329349	1	Oil Tube	-
29	SJ329352	1	Oil Tube	-
30	SU313970	1	Fitting	-
31	SU314270	2	Fitting	-
32	SU314376	1	Junction Block	-
33	SU315060	1	Support	-
34	SU317890	9	O-Ring	-
35	SU317901	4	O-Ring	-
36	SU318082	4	Fitting	-
37	SU318083	1	Washer	-
38	SU318979	10	Lock Washer	-
39	SU318980	2	Lock Washer	-
40	SU318985	1	Washer	-
41	SJ19273	1	Plate	SUB FOR SJ324059
42	SU318990	9	Lock Washer	-
43	24M7053	2	Washer	17 X 30 X 3 mm
44	SU319640	1	Seat	-
45	SU319641	1	Shaft	-
46	SU319647	1	Tube	-
47	SU321900	4	Washer	-
48	SU321904	4	Clamp	-
49	SU321914	1	O-Ring	-
50	19M7868	2	Screw	M8 X 30
51	SU318719	4	Bolt	-
52	SU327361	1	Clamp	-
53	SU44352	1	Clamp	-
54	SU327369	1	Hose	-
55	SU327370	1	Hose	-
56	SU327863	1	Plate	-
57	SU328164	2	Nut	-
58	19M3135	1	Cap Screw	M8 X 40
59	SU44351	1	Clamp	-
60	SU34489	1	Junction Block	-
61	SU34673	1	Pin	-
62	SU34674	1	Pin	-
63	SU34675	2	Sleeve	-
64	SU34684	2	Screw	-
65	SU35301	2	Washer	-
66	SJ25208	1	Oil Tube	ORDER SJ26089
66	SJ26089	1	Oil Tube	-
67	SJ22296	1	Oil Tube	-
67	SJ26090	1	Oil Tube	-
..	SU34486	2	O-Ring	-
..	SU34487	2	O-Ring	-
..	SU34488	1	Wheel Seal O-Ring	-
