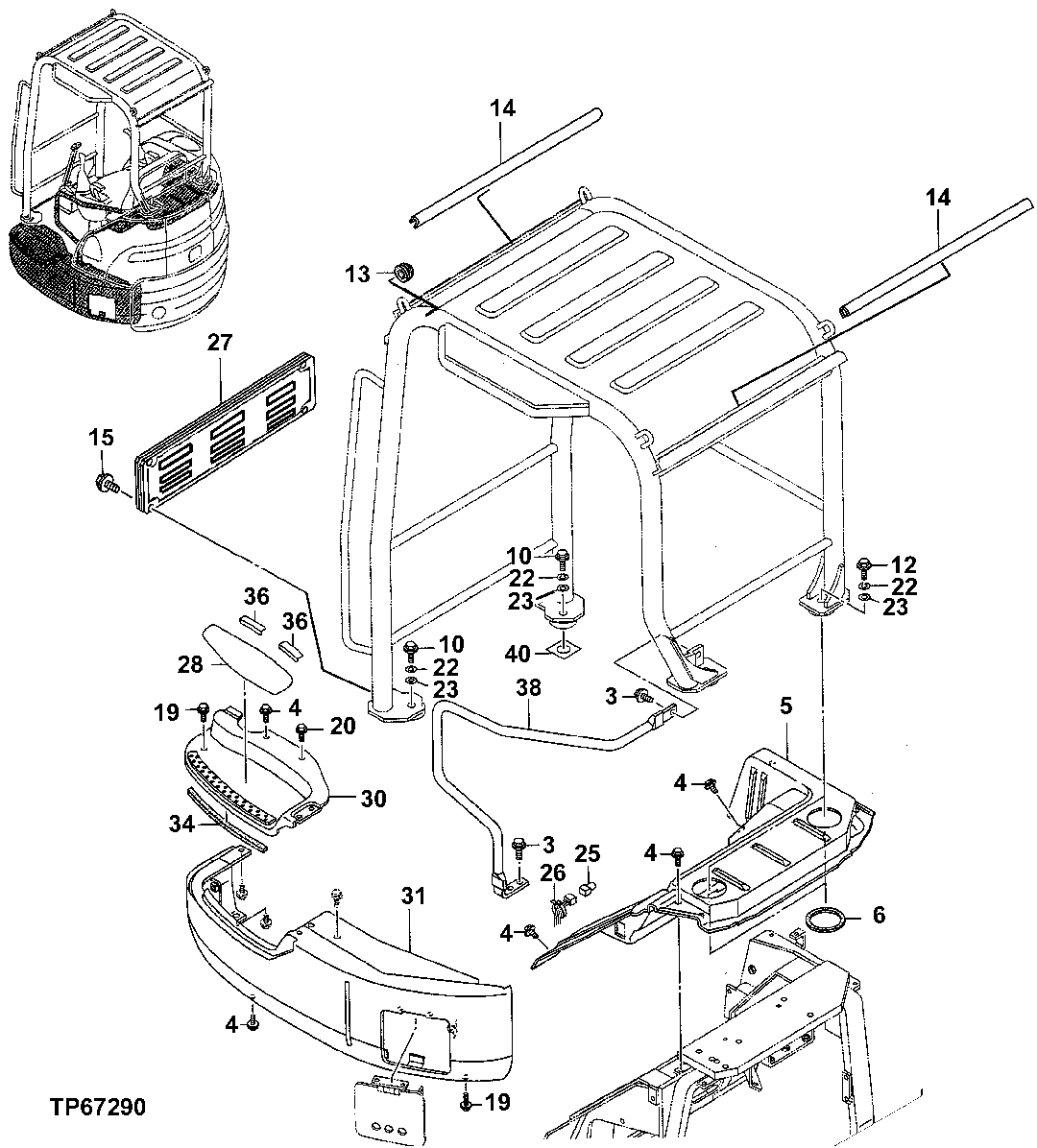

TOPS FRAME, MOUNTING PARTS AND REAR COVER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	6018641	1	Canopy	SUB FOR AT258436
3	19M7662	3	Cap Screw	M10 X 30
3	24M7096	3	Washer	10.500 X 18 X 1.600 mm
3	12M7066	3	Lock Washer	10 mm
4	19M7881	10	Screw	M8 X 20
4	24M7055	10	Washer	8.400 X 16 X 1.600 mm
4	-	10	Part 7	12M7065 NLA
5	4615662	1	Cover	SUB FOR 4428511, TH4428511
6	4416050	2	Seal	SUB FOR AT258397
10	19M7135	2	Cap Screw	M16 X 70
12	19M8295	2	Cap Screw	M16 X 55
13	4207699	1	Bushing	SUB FOR AT121399
14	4427072	2	Seal	SUB FOR AT258415
15	19M7407	4	Cap Screw	M8 X 25
15	24M7055	4	Washer	8.400 X 16 X 1.600 mm
15	-	4	Part 16	12M7065 NLA
19	19M8008	2	Cap Screw	M8 X 35
19	-	2	Part 19	12M7065 NLA
19	24M7055	2	Washer	8.400 X 16 X 1.600 mm
20	19M7932	2	Cap Screw	M8 X 16
20	-	2	Part 21	12M7065 NLA
22	12M7069	4	Lock Washer	16 mm
23	24M7053	4	Washer	17 X 30 X 3 mm, SUB FOR THJ253116, J253116 OR A590116
25	4392691	1	Wiring Harness	SUB FOR TH4392691
26	H77698	2	Tie Band	-
27	3089894	1	Guard	SUB FOR TH3089894
28	H21259	1	Mat	ANTI-SKID, TRIM TO FIT
30	7038522	1	Cover	SUB FOR TH7038522
31	6019164	1	Cover	SUB FOR TH6019164
34	4429104	1	Isolator	SUB FOR TH4429104
36	4430638	2	Label	SUB FOR TH4430638
38	-	1	Part 32	(TH7038420 AND 7038420 NLA)
40	4427494	1	Washer	SUB FOR TH4427494

TOPS FRAME, MOUNTING PARTS AND REAR COVER
