Открытый узел

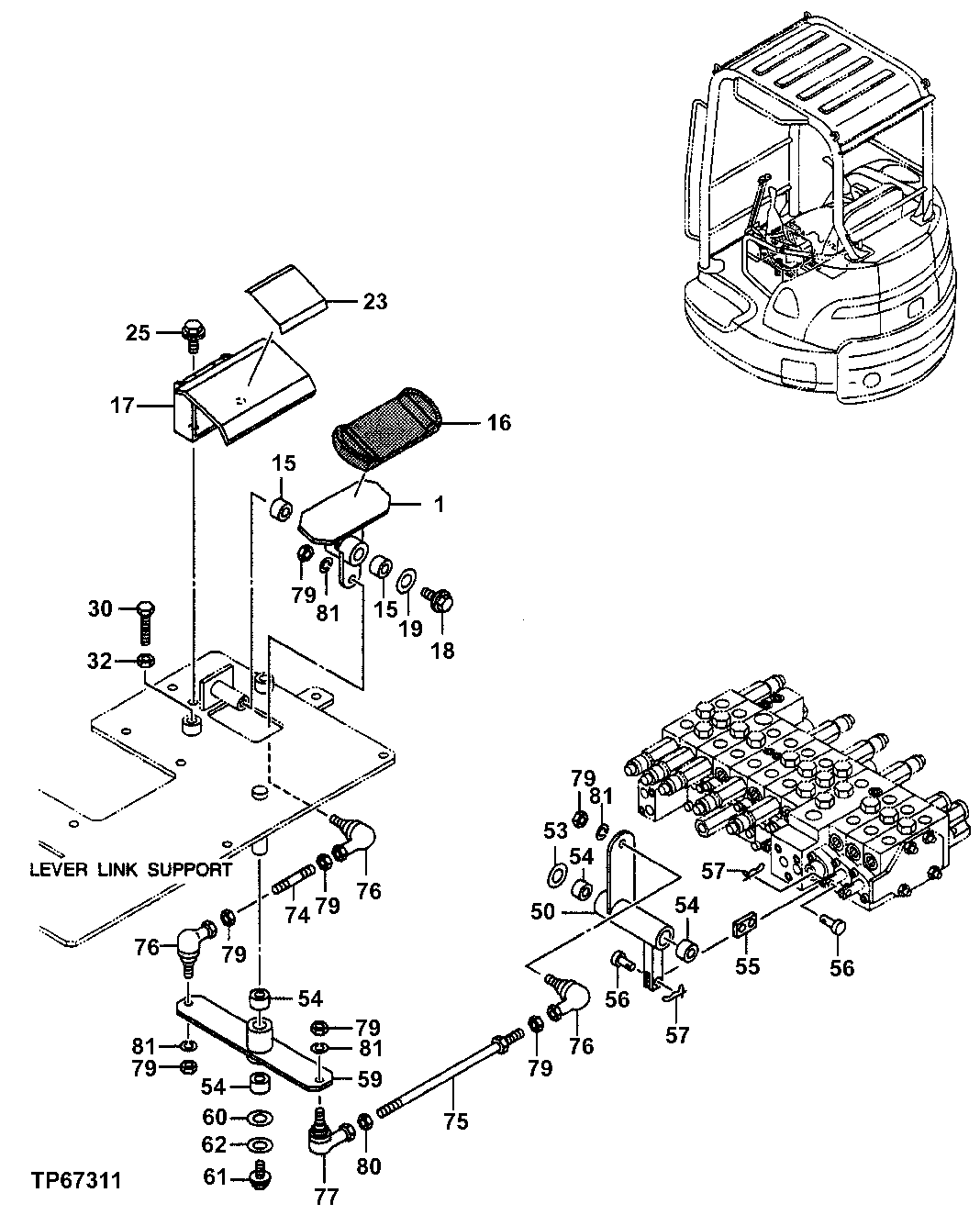

BOOM SWING CONTROL PEDAL

BOOM SWING CONTROL PEDAL

BOOM SWING CONTROL PEDAL

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BOOM SWING CONTROL PEDAL

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8074028	1	Pedal	SUB FOR AT251589
15	4280298	2	Bushing	SUB FOR AT251196
16	4374008	1	Cover	SUB FOR AT251310
17	8074332	1	Cover	SUB FOR AT251596
18	19M7881	1	Screw	M8 X 20
18	12M7056	1	Lock Washer	8 mm
19	4346037	1	Washer	SUB FOR AT250610
23	4345731	1	Mat	SUB FOR AT255935
25	19M7881	2	Screw	M8 X 20
25	24M7055	2	Washer	8.400 X 16 X 1.600 mm
25	12M7056	2	Lock Washer	8 mm
30	19M8008	2	Cap Screw	M8 X 35
30	19M7295	2	Cap Screw	M8 X 45
32	14M7273	2	Nut	M8
50	8076149	1	Link	SUB FOR TH8076149
53	4294498	1	Shim	SUB FOR AT251213; 0.5
54	4280298	4	Bushing	SUB FOR AT251196
55	4333080	1	Link	-
55	4448717	1	Link	-
56	4279607	2	Pin Fastener	SUB FOR AT251194
57	4365839	2	Spring Locking Pin	SUB FOR AT251295
59	9752605	1	Link	SUB FOR TH9752605
60	4294498	1	Shim	SUB FOR AT251213; 0.5
61	19M7881	1	Screw	M8 X 20
61	-	1	Part 25	12M7065 NLA
62	4346037	1	Washer	SUB FOR AT250610
74	4279541	1	Rod	SUB FOR TH4279541
75	9752599	1	Rod	SUB FOR TH9752599
76	4287792	3	Ball Joint	SUB FOR AT251201
77	4287793	1	Ball Joint	SUB FOR AT251202
79	14M7273	7	Nut	M8
80	M580008	1	Nut	SUB FOR AT256017
81	12M7056	4	Lock Washer	8 mm
