Открытый узел

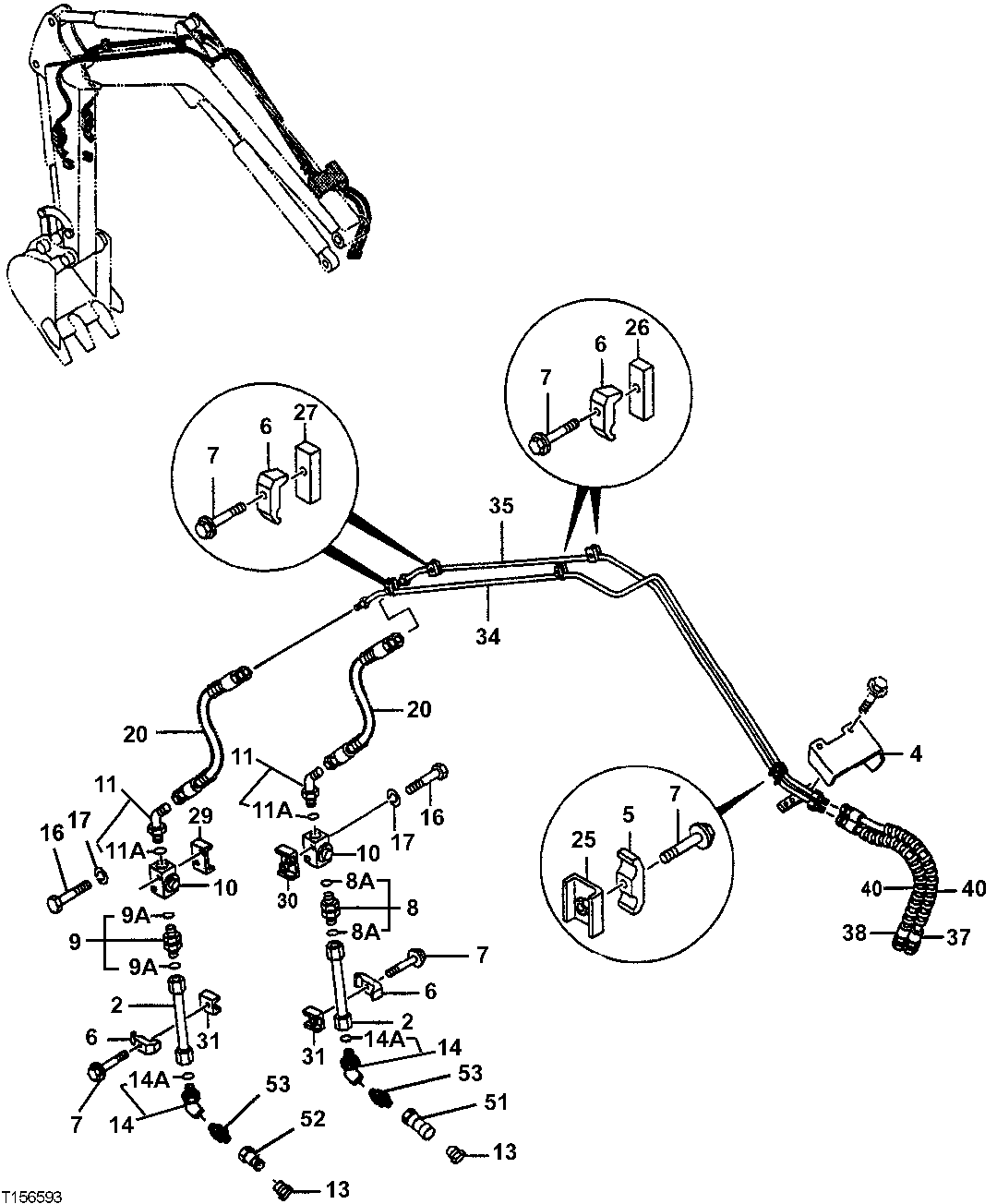

AUXILIARY FRONT PIPING

AUXILIARY FRONT PIPING

AUXILIARY FRONT PIPING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

AUXILIARY FRONT PIPING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	9743591	2	Oil Line	(SUB FOR TH9743591)
4	8074144	1	Cover	(SUB FOR TH8074144)
5	4189858	1	Clamp	(SUB FOR AT251262 OR 4354753)
6	4354754	6	Block Clamp	(SUB FOR AT251263)
7	19M7572	7	Cap Screw	M10 X 45
7	24M7096	7	Washer	10.500 X 18 X 1.600 mm
7	12M7066	7	Lock Washer	10 mm
8	4276850	1	Adapter Fitting	(SUB FOR AT251187)
9	4276850	1	Adapter Fitting	(SUB FOR AT251187)
10	4287721	2	Flow Control Hyd. Valve	(SUB FOR AT251200)
11	4081336	2	Elbow Fitting	(SUB FOR AT251158)
13	4294858	2	Drain Plug	(SUB FOR AT251217)
14	4293263	2	Elbow Fitting	(SUB FOR AT251209)
16	19M7185	4	Cap Screw	M8 X 60
17	12M7056	4	Lock Washer	8 mm
20	4427569	2	Hydraulic Hose	(SUB FOR TH4427569)
25	9745354	1	Weld Nut	(SUB FOR AT251635)
26	4417300	2	Weld Nut	(SUB FOR TH4417300)
27	4392161	2	Weld Nut	(SUB FOR AT251337)
29	9737005	1	Weld Nut	(SUB FOR AT251621)
30	9737006	1	Weld Nut	(SUB FOR AT251622)
31	9743546	2	Weld Nut	(SUB FOR AT251623)
34	8078200	1	Oil Line	(SUB FOR TH8078200)
35	8078201	1	Oil Line	(SUB FOR TH8078201)
37	4429713	1	Hydraulic Hose	(SUB FOR TH4429713)
38	4429714	1	Hydraulic Hose	(SUB FOR TH4429714)
40	-	2	Part 31	(MAKE FROM XHG-075, BULK MATERIAL CUT TO LENGTH), (SUB FOR TH4320661, 4044420 ( 4327294 NLA))
51	M131862	1	Hyd. Quick-Connect Coupler	-
52	M131863	1	Hydr. Quick Coupler Plug	-
53	-	2	Part 34	T185315 NLA
8A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
9A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
11A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
14A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), (SUB FOR U46489)
