Standard Arm Assembly 1.17m

Standard Arm Assembly 1.17m

Standard Arm Assembly 1.17m

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

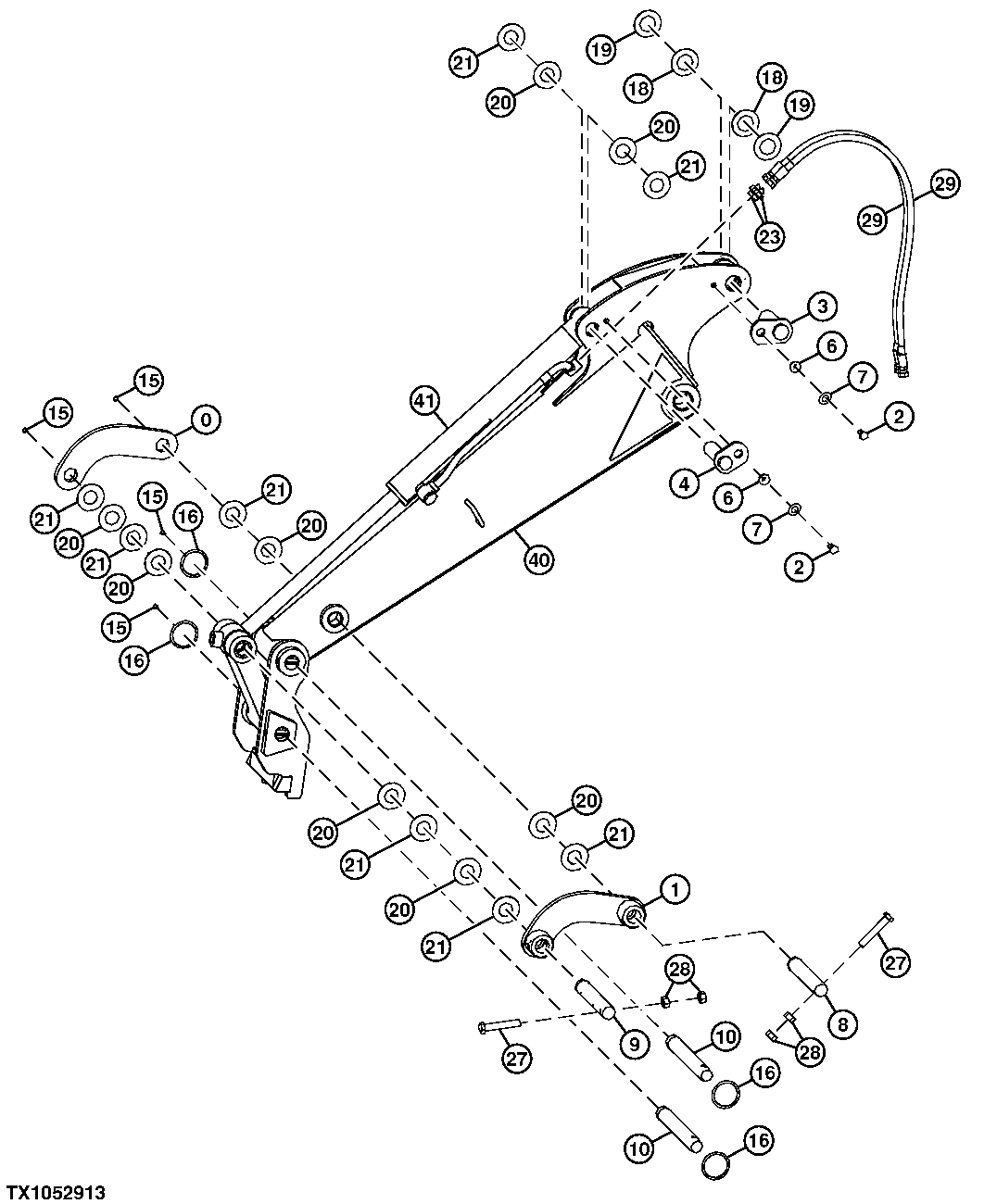

Standard Arm Assembly 1.17m

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4444591G	1	Link	(SUB FOR 4444591)
1	8101477G	1	Link	(SUB FOR 8101477)
2	19M7403	2	Cap Screw	M12 X 35, (SUB FOR J901235)
3	9751493	1	Pin Fastener	(SUB FOR 9758090)
4	9758092	1	Pin Fastener	-
6	4339354	2	Bushing	-
7	12H301	2	Lock Washer	1/2", (SUB FOR A590912)
8	4332018	1	Pin Fastener	-
9	4332019	1	Pin Fastener	-
10	4487425	2	Pin	-
15	TH100074	4	Lubrication Fitting	(SUB FOR J75481)
16	4275520	4	O-Ring	-
18	4367635	2	Shim	-
19	4367637	2	Shim	-
20	4367639	8	Shim	-
21	4367640	8	Shim	-
23	A852133	2	Adapter Fitting	-
27	4633023	2	Pin	-
28	14M7276	4	Nut	M16, (SUB FOR J950016)
29	4628593	2	Hydraulic Hose	-
40	8118171G	1	Arm	Components On Separate Page, (SUB FOR 8118171)
41	4643503	1	Hydraulic Cylinder	Components On Separate Page
