Открытый узел

SWING POST (REPLACEMENT)

SWING POST (REPLACEMENT)

SWING POST (REPLACEMENT)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

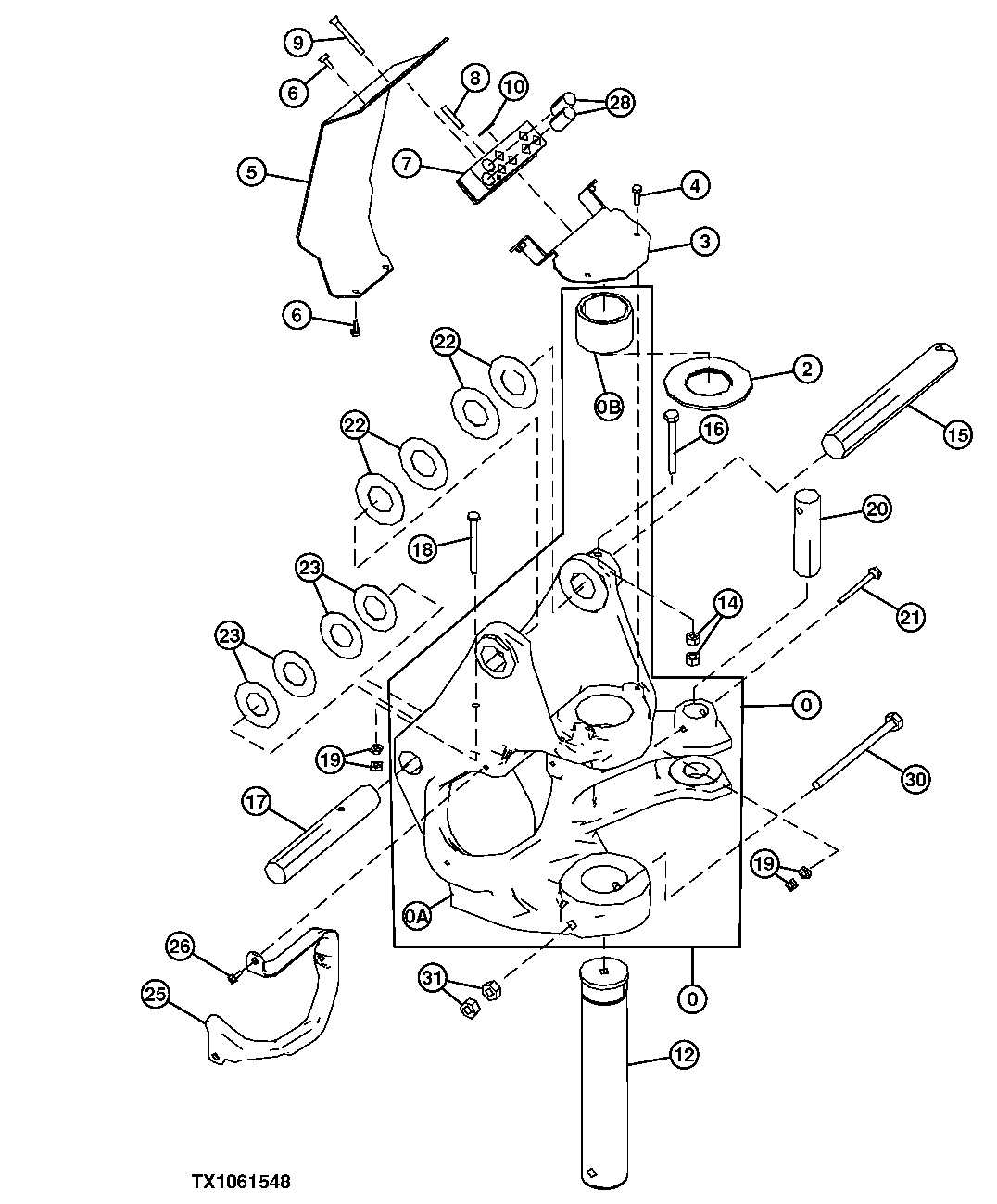

SWING POST (REPLACEMENT)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	SUB 9310089, ALSO ORDER 2058699, 7058327, 4643066, 0007378 NLA
1	4643066	1	Bushing	-
2	4716923	1	Plate	SUB FOR 4416304
3	8102357	1	Cover	-
4	24M7055	2	Washer	8.400 X 16 X 1.600 mm
4	19M7163	2	Cap Screw	M8 X 25
5	2058699	1	Cover	-
6	24M7055	4	Washer	8.400 X 16 X 1.600 mm
6	19M7139	4	Cap Screw	M8 X 20
7	4627247	1	Isolator	-
8	4608738	1	Bushing	-
9	19M8402	1	Cap Screw	M8 X 65
10	4346037	1	Washer	-
12	4641669	1	Pin Fastener	-
14	14M7275	2	Nut	M12
15	4416302	1	Pin Fastener	-
16	19M7949	1	Cap Screw	M12 X 100, SUB FOR J901200
17	4641670	1	Pin Fastener	-
18	19M7668	1	Cap Screw	M10 X 100, SUB FOR J901000
18	4662253	1	Pin	-
19	14M7274	4	Nut	M10
20	4416366	1	Pin Fastener	-
21	19M8183	1	Cap Screw	M10 X 90
22	4354256	4	Shim	-
23	4367635	4	Shim	-
25	7058327	1	Guide	-
26	21M7291	3	Screw	M8 X 20
28	4622386	2	Plug	-
30	19M8021	1	Cap Screw	M16 X 200
31	14M7276	2	Nut	M16
0A	0007378	1	Post	-
0B	4643066	1	Bushing	-
