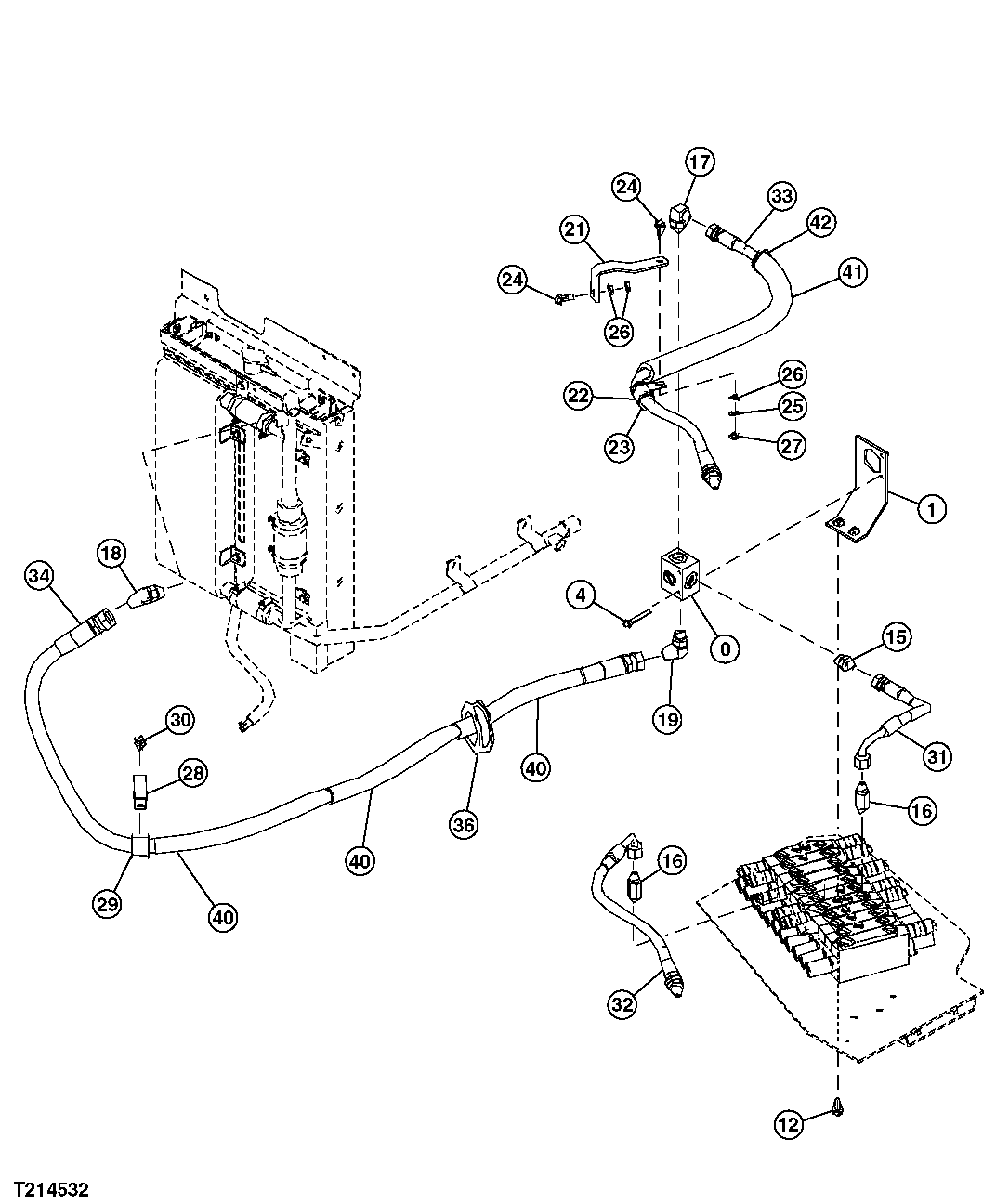

SELECTOR VALVE LINES AND HOSES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4340948	1	Selective Control Valve	-
1	9761376	1	Bracket	-
4	24M7055	1	Washer	8.400 X 16 X 1.600 mm
4	19M6451	1	Cap Screw	M8 X 60
12	19M7402	1	Cap Screw	M10 X 25
12	24M7346	1	Washer	11 X 20 X 2 mm
15	A852144	1	Adapter Fitting	-
15	4506418	1	O-Ring	-
16	4276966	2	Adapter Fitting	-
16	4297380	2	O-Ring	SUB FOR 4622346, 4674883 OR 4509180
17	A852344	1	Elbow Fitting	-
17	4506418	1	O-Ring	-
18	4412566	1	Elbow Fitting	-
18	4506418	1	O-Ring	-
19	4190246	1	Elbow Fitting	-
19	4506418	1	O-Ring	-
21	4625614	1	Bracket	-
22	XCL-19	1	Hose Clamp	-
23	4463996	1	Bushing	-
24	24M7346	2	Washer	11 X 20 X 2 mm
24	19M7662	2	Cap Screw	M10 X 30
25	12M7066	1	Lock Washer	10 mm
26	24M7346	3	Washer	11 X 20 X 2 mm
27	14M7274	1	Nut	M10
28	XCL-29	1	Hose Clamp	-
29	4625450	1	Grommet	-
30	24M7346	1	Washer	11 X 20 X 2 mm
30	19M7938	1	Cap Screw	M10 X 20
31	4627206	1	Hydraulic Hose	-
32	4627209	1	Hydraulic Hose	-
33	4627210	1	Hydraulic Hose	-
34	4627211	1	Hydraulic Hose	-
36	4246927	1	Grommet	-
40	XHG-075	1	Hose Guard	-
41	4432868	1	Sleeve	-
42	H77698	1	Tie Band	-
