Открытый узел

BLADE CONTROL LEVER (-224003)

BLADE CONTROL LEVER (-224003)

BLADE CONTROL LEVER (-224003)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

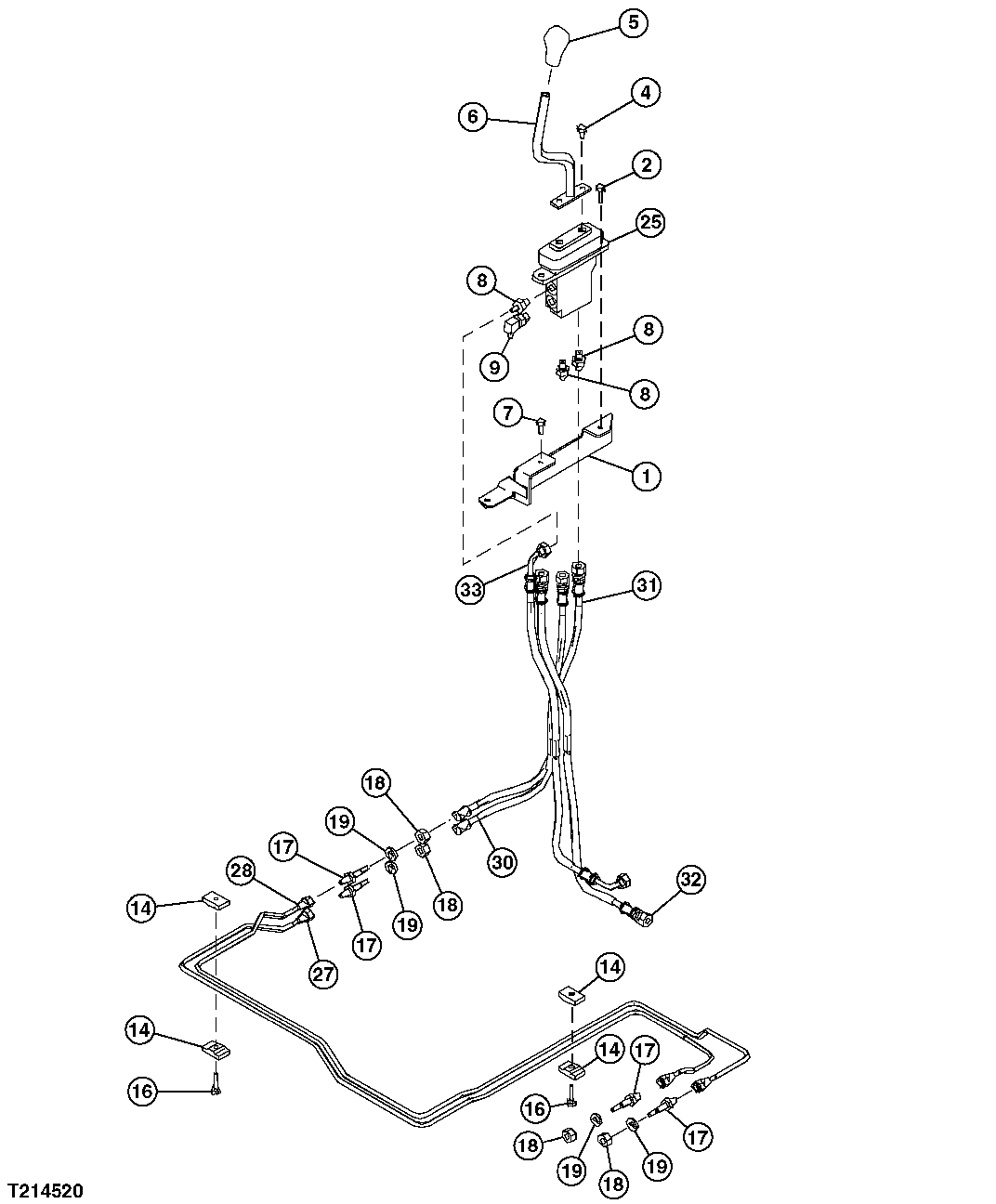

BLADE CONTROL LEVER (-224003)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8093731	1	Bracket	-
2	19M7163	1	Cap Screw	M8 X 25
2	24M7055	1	Washer	8.400 X 16 X 1.600 mm
4	19M7162	1	Cap Screw	M8 X 16
4	24M7055	1	Washer	8.400 X 16 X 1.600 mm
5	4399121	1	Grip	-
6	8093730	1	Lever	-
7	19M7139	1	Cap Screw	M8 X 20
7	24M7055	1	Washer	8.400 X 16 X 1.600 mm
8	A852122	3	Adapter Fitting	-
8	M800650	3	Packing	-
9	4154670	1	Elbow Fitting	(SUB FOR A852322)
9	M800650	1	Packing	-
14	9735306	4	Clamp	-
16	19M7288	1	Cap Screw	M8 X 30
16	24M7055	1	Washer	8.400 X 16 X 1.600 mm
17	4610482	4	Adapter Fitting	-
18	14M7275	4	Nut	M12
19	12H301	4	Lock Washer	1/2"
25	9214705	1	Hydr./Pilot Control Valve	(SUB FOR 4607487)
27	3101219	1	Line	-
28	3101220	1	Line	-
30	4627145	1	Hydraulic Hose	-
31	4627146	1	Hydraulic Hose	-
32	4627148	1	Hydraulic Hose	-
33	4627149	1	Hydraulic Hose	-
