COMPLETE MOTOR AND CA15 CHAIN DRIVE SPROCKET AUGER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KV15978	1	Cover	-
2	19H1227	4	Cap Screw	1/4" X 1/2"
3	F1483R	1	NUT	-
4	M72598	1	Quick Lock Pin	-
5	KV18463	1	Pin	-
6	KV15996	1	Shaft	-
7	KV15995	1	Shaft Key	-
8	E56866	2	Seal	-
9	JD8984	1	Bearing Cone	-
10	JD7414	2	BEARING CUP	-
11	KV15992	1	Lock Plate	-
12	KV15993	1	Drive Sprocket	-
13	AN151830	1	Chain Link	-
14	KV15991	1	Roller Chain	-
15	KV15994	1	Structural Tube	-
16	KV15998	1	Cover	-
17	19H2735	8	Cap Screw	1/2" X 2"
18	E62934	8	Flange Nut	12.700 mm (1/2")
19	19H2676	1	Cap Screw	3/8" X 1"
20	12H304	1	Lock Washer	3/8"
21	24H1259	1	Washer	7/16" X 1-1/2" X 0.065"
22	KV15983	1	Drive Sprocket	-
23	KV15982	1	Plate	-
24	KV20301	1	Motor	(COMPONENTS ON ANOTHER PAGE)
25	R26906	2	O-Ring	-
26	KV17684	1	Threaded Nipple	(SHORT)
26	KV17685	1	Threaded Nipple	(LONG)
27	T51900	2	Elbow Fitting	-
28	KV15980	2	Hydraulic Hose	-
29	R26375	2	O-Ring	-
30	KV14216	1	Hyd. Quick-Connect Coupler	FEMALE
31	KV14217	1	Hyd. Quick-Connect Coupler	MALE
32	KV20300	2	Label	Danger
33	PMH1231	2	Adapter Fitting	(ALSO ORDER R26906)
34	T184980	2	Pin	-
35	AT191250	1	Pin	-
36	AT191248	1	Pin	-
37	AT191249	1	Bracket	-
38	T211966	1	Label	(SUB FOR KV22124 OR KV15801)
39	N231143	1	Pin Fastener	-
40	-	1	Part 41	(CA15), (SUB FOR AT280185 (AT306937 NLA))

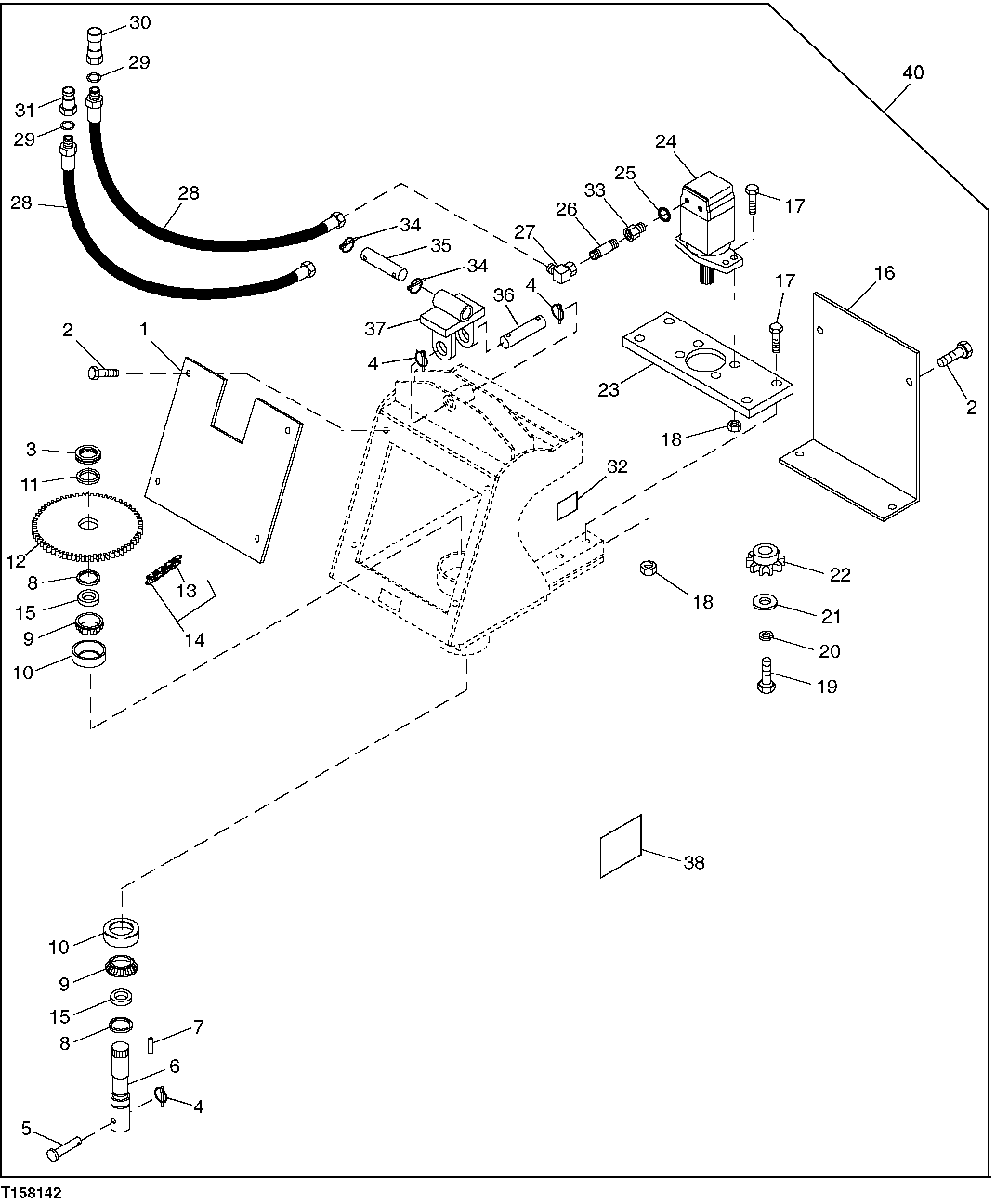

COMPLETE MOTOR AND CA15 CHAIN DRIVE SPROCKET AUGER
