Открытый узел

47 [01D07]

47 [01D07]

47 [01D07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

47 [01D07]

Нет текстового описания

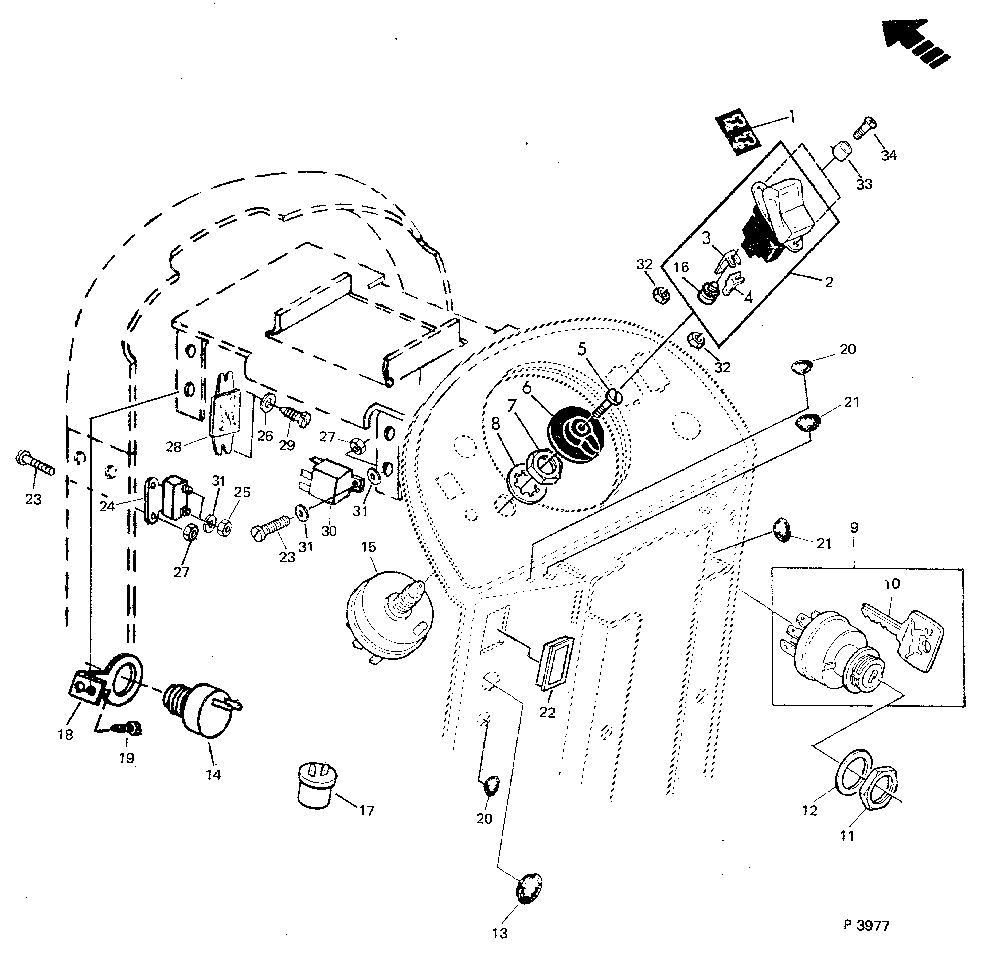

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L37607	1	Label	(B)
2	AL58803	1	Toggle/Rocker Switch	(B)
3	L55646	1	Elec. Connector Terminal	(B)
4	L55646	1	Elec. Connector Terminal	(B)
5	21H973	1	Screw	0.164" X 3/8"
6	AR66799	1	Knob	-
7	A4655R	1	Nut	1/2", NO. 10
8	12H292	1	Lock Washer	1/2"
9	AR58126	1	Rotary Switch	INCLUYE CLAVE 10
10	AR51481	1	Key	-
11	R44342	1	Nut	-
12	24H1462	1	Washer	1-1/16" X 1-1/2" X 0.060"
13	99M7010	1	Plug	-
14	AL38594	1	Audible Warning Alarm	(A) FRENO DE MANO
15	AP29061	1	SWITCH	-
16	AL64758	3	Screw With Washer	(B)
17	AU41465	1	Flasher	-
18	L35878	1	Angle	(A) ALARMA DE FRENO DE MANO
19	37M7067	1	Screw	(A) ALARMA DE FRENO DE MANO
20	99M7059	2	Plug	-
21	H83061	2	Plug	-
22	Z45833	1	Cover	-
23	21H1317	2	SCREW	4.826 X 15.875 MM, NO. 10
23	21H1317	1	SCREW	4.826 X 15.875 MM
24	AR28403	1	CIRCUIT BREAKER	-
25	14H631	2	Nut	NO. 10
26	24H1283	2	Washer	-
27	14H778	1	Nut	-
27	14H778	2	Nut	NO. 10
28	AP29835	1	VOLTAGE REGULATOR	(SUB FOR AP29650)
29	R52938	2	Cap Screw	-
30	AL61470	1	Relay	-
31	12M7060	3	Washer	5.300 MM
31	12M7060	1	Washer	5.300 MM
32	14H1026	2	Nut	(B) 3.505 MM
33	P57189	2	WASHER	(B)
34	R54388	2	Screw	(B)
