STEERING CYLINDER (WITH FRONT WHEEL DRIVE) - APL 345

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L40250	2	SNAP RING	-
2	AL38088	2	SEAL	-
3	L53888	1	O-Ring	-
4	L40071	1	Hydraulic Cylinder Barrel	-
5	L40282	1	O-Ring	-
6	L40204	1	GUIDE	-
6	L41163	1	Guide	-
7	L40283	1	O-Ring	-
8	40M7103	2	Snap Ring	-
9	L40005	2	Washer	-
10	L40205	2	Ring	-
11	L39995	2	WASHER	-
12	L40284	1	O-Ring	-
13	L40255	1	PISTON	-
14	L40164	2	Scraper Ring	-
15	L40285	1	Seal	-
16	L40212	1	ROD	(UPTO AXLE-SERIAL NO. 24905)
16	L41929	1	ROD	(FROM AXLE-SERIAL NO. 24906)
17	L40263	2	SPACER	-
18	14M7273	2	Nut	M8
19	AL38039	2	STOP	(HIGH CLEARANCE) 35°/50°, 39MM
19	AL38041	2	STOP	45°/50°, 21MM
20	19M7184	2	Cap Screw	M8 X 55
21	L41171	1	Shim	TK= 0.5MM (0.020")
21	L41175	1	Shim	TK= 0.9MM (0.035")
21	L41174	1	Shim	TK= 0.8MM (0.031")
21	L41173	1	Shim	TK= 0.7MM (0.028")
21	L41172	1	Shim	TK= 0.6MM (0.024")
21	L40410	1	Washer	TK= 1.6MM (0.063")
21	L40129	1	Washer	TK= 1.0MM (0.039")
21	L40128	1	Washer	TK= 1.1MM (0.043")
21	L40126	1	WASHER	TK= 1.3MM (0.051")
21	L40124	1	Washer	TK= 1.5MM (0.059")
21	L39998	1	WASHER	TK= 1.8MM (0.071")
21	L40127	1	WASHER	TK= 1.2MM (0.047")
21	L40125	1	WASHER	TK= 1.4MM (0.055")
21	L40122	1	WASHER	TK= 1.7MM (0.067")
22	L40191	1	GUIDE	(ORDER L41162, L41164, L41216)
22	L41162	1	GUIDE	-
23	19M8122	5	Cap Screw	M12 X 85
24	AL39003	1	KIT	-
25	L41216	2	Seal	-
26	L41164	2	Seal	-

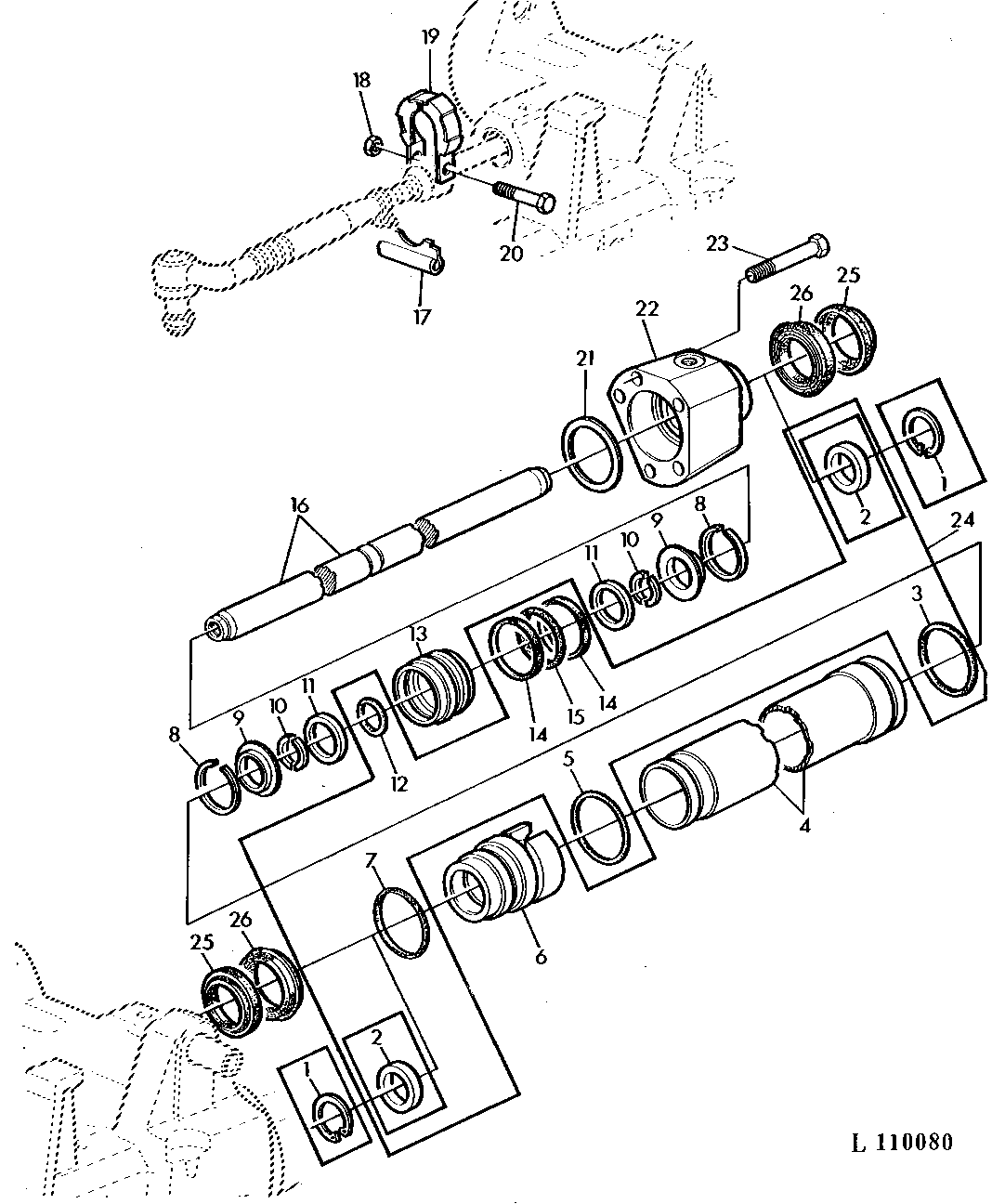

STEERING CYLINDER (WITH FRONT WHEEL DRIVE) - APL 345
