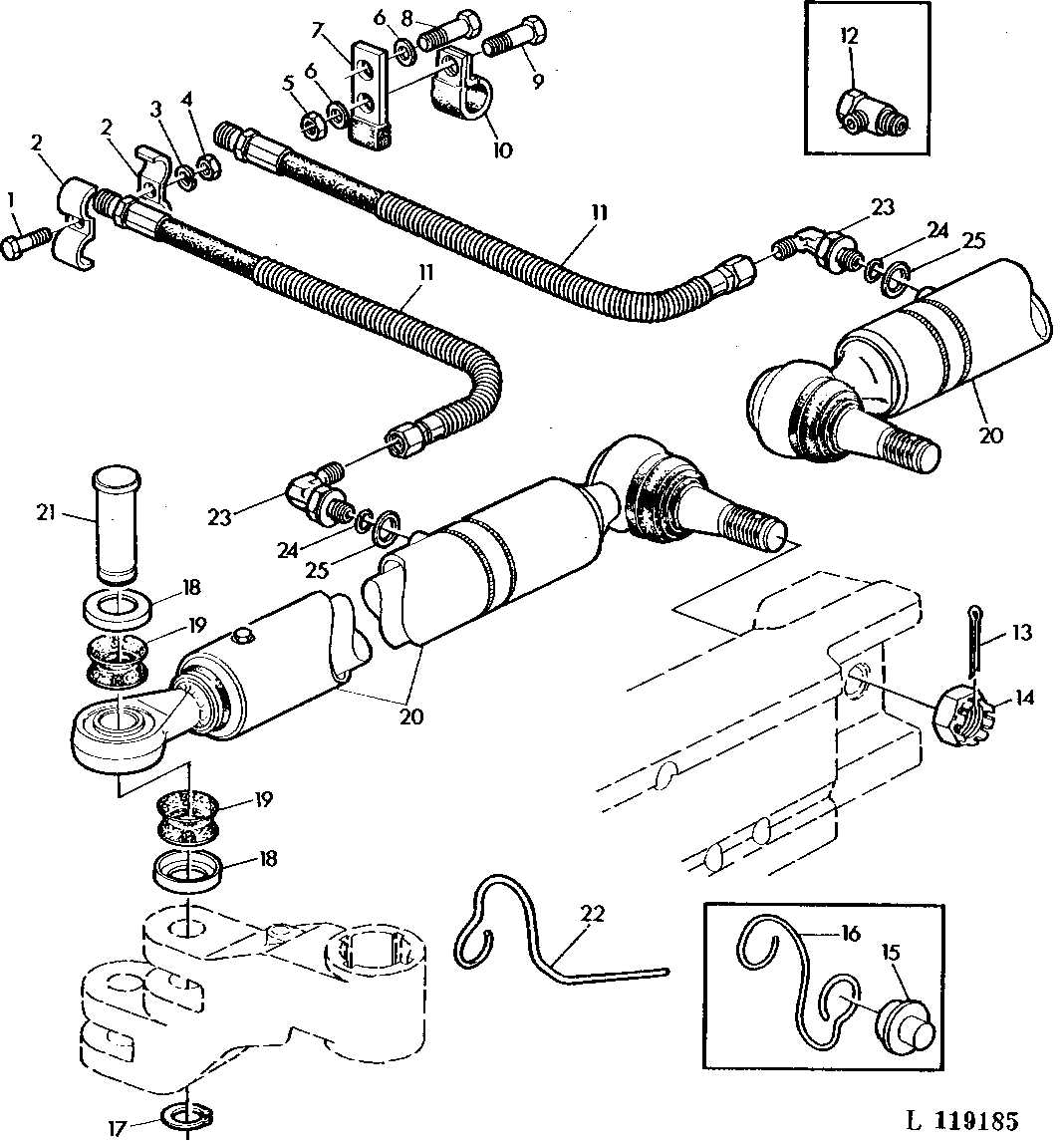

HYDROSTATIC STEERING WITH TWO SINGLE-ACTING CYLINDERS (WIDE AXLE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1849	1	Cap Screw	5/16" X 1-1/4"
2	R46919	2	Half Clamp	-
3	12M7056	1	Lock Washer	8 mm
4	14H785	1	Nut	5/16"
5	14M7275	1	Nut	M12
6	24M7145	2	Washer	15 X 24 X 2.500 mm
7	L37268	1	Strap	-
8	19H2353	1	Cap Screw	9/16" X 1"
9	19M7386	1	Cap Screw	M12 X 20
10	T28949	1	Clamp	-
11	AL38304	2	Hydraulic Hose	-
12	AL39862	2	Elbow Fitting	(SUB FOR AL31412) (ORDER AL41290, L62122, 51M7033)
13	11M7023	2	Cotter Pin	4 X 32 mm
14	14M5409	2	Nut	M20
15	L39292	2	Pin	-
16	L39294	1	Support	RH (ORDER L59577)
16	L39295	1	Support	LH (ORDER L59577)
17	40M7195	2	Snap Ring	-
18	L40300	4	Round Retainer	-
19	L39306	4	Seal	-
20	AL61554	2	Hydraulic Cylinder	(MARKED AL61554)
20	AL36566	2	Hydraulic Cylinder	(MARKED AL36566) (ORDER AL61554)
20	RE17357	2	Hydraulic Cylinder	(MARKED RE17357) (ORDER AL61554)
21	L36085	2	Pin Fastener	-
22	L59577	1	Support	(SUB FOR L39294, L39295)
23	AL41290	2	Elbow Fitting	-
24	51M7033	2	O-Ring	15.100 X 2.700 mm
25	L62122	2	Washer	-
..	AL59849	1	Seal Kit	(FOR AL61554)
..	L40806	1	Boot	(FOR AL61554)

HYDROSTATIC STEERING WITH TWO SINGLE-ACTING CYLINDERS (WIDE AXLE)

Нет текстового описания
