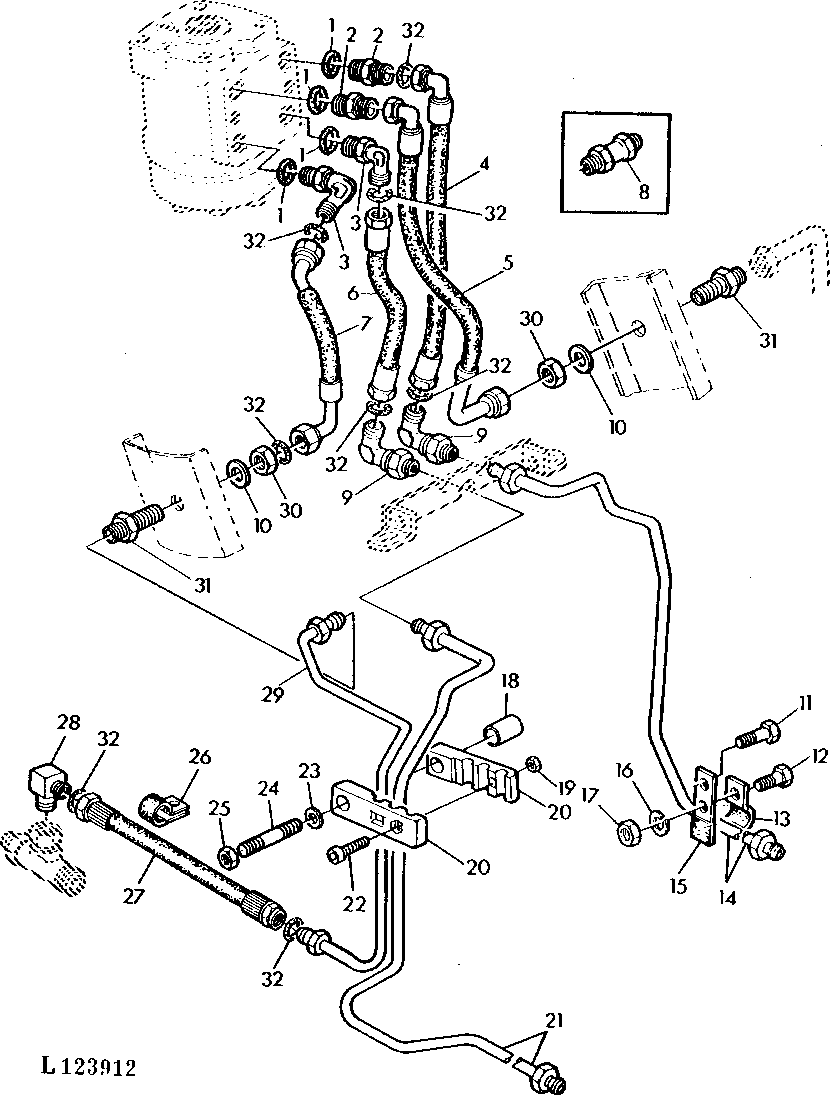

HYDROSTATIC STEERING - OIL LINES (WITH LOW PLATFORM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L41383	4	Ring	-
2	L41898	2	Fitting	-
3	AL41290	2	Elbow Fitting	-
4	AL31647	1	Hydraulic Hose	-
5	AL41641	1	Hydraulic Hose	-
6	AL41642	1	Hydraulic Hose	-
7	AL41722	1	Hydraulic Hose	-
8	AL32895	2	Union Fitting	(ORDER L63538, 14M7477)
9	AL31402	1	Elbow Fitting	-
10	24M7051	2	Washer	21 X 37 X 3 mm
11	19H2353	1	Cap Screw	9/16" X 1"
12	19M7386	1	Cap Screw	M12 X 20
13	L28744	1	Clamp	-
14	AL34784	1	OIL LINE	-
15	L37268	1	Strap	-
16	24M7145	1	Washer	15 X 24 X 2.500 mm
17	14M7275	1	Nut	M12
18	24H1518	1	WASHER	1-13/32" X 2-3/4" X 0.060"
19	14M7272	1	Nut	M6
20	L37549	2	Clamp	-
21	AL34765	1	Oil Line	-
22	19M7966	1	Screw	M6 X 25
23	24H1305	1	Washer	13/32" X 13/16" X 0.065"
24	L38319	1	Stud	-
25	14H1076	1	Nut	3/8"
26	R46414	1	Clamp	-
27	AL36118	1	Hydraulic Hose	-
28	L40353	1	Elbow Fitting	-
29	AL36337	1	Oil Line	-
30	14M7477	2	Nut	M18
31	L63538	2	Union Fitting	-
32	Z27993	1	O-Ring	-

HYDROSTATIC STEERING - OIL LINES (WITH LOW PLATFORM)
