Открытый узел

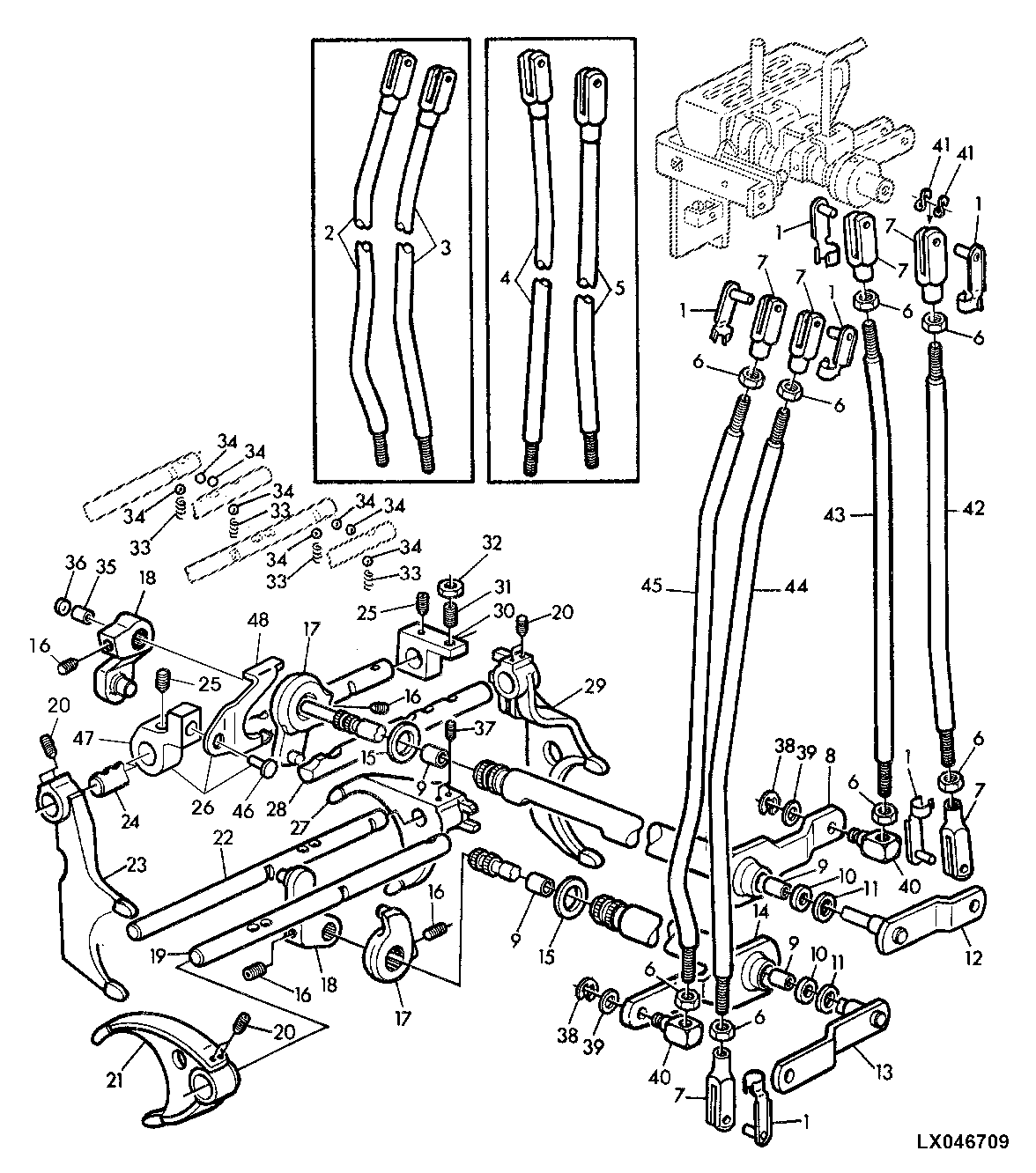

CONSOLE SHIFT-LINKAGE

CONSOLE SHIFT-LINKAGE

CONSOLE SHIFT-LINKAGE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CONSOLE SHIFT-LINKAGE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	45M7065	6	Spring Locking Pin	-
2	AL38046	1	Rod	(ORDER L40289, 14M7151, 54M4420)
3	AL38047	1	Rod	(ORDER L40290, 14M7151, 54M4420)
4	AL38048	1	Rod	(ORDER L40291, 14M7151, 54M4420)
5	AL38049	1	Rod	(ORDER L40292, 14M7151, 54M4420)
6	14M7151	1	Nut	M8
7	54M4420	1	Yoke	-
8	AL55218	1	Shaft	(SUB FOR AL36925)
9	L62818	4	Bushing	(SUB FOR L36612)
10	L36621	2	Seal	-
11	L38399	2	Washer	-
12	AL36353	1	Shaft	-
13	AL36355	1	Shaft	-
14	AL36356	1	Shaft	-
15	L38500	2	Washer	-
16	L39091	4	Bolt	M8X10
17	L62930	2	Lever	(SUB FOR L36626)
18	L36627	2	Lever	-
19	L36610	1	Shifter Rod	-
20	L33332	6	Set Screw	M12X1X16
21	L33050	1	Shifter	-
22	L55720	1	Shifter Rod	(SUB FOR L36609)
23	L62253	1	Shifter	(SUB FOR L33052)
24	L39029	1	Shifter Rod	(WITH CREEPER TRANSMISSION)
24	L39028	1	Rod	-
25	T25614	2	SET SCREW	-
26	AL36737	1	Quadrant	(ORDER L38543, L39025, L39030)
27	L36538	1	Shifter	-
28	L62951	1	Shifter Rod	(SUB FOR L39027)
29	L33051	1	Shifter	-
30	L41374	1	Guide	(SUB FOR L39026)
31	22M7106	1	Set Screw	M10 X 20
32	14M7361	1	Nut	M10
33	T27716	4	Compression Spring	-
34	R26552	8	Ball	5/16"
35	L62819	1	Bushing	(SUB FOR L36615)
36	30M7004	1	Plug	-
37	L33332	2	Set Screw	M12X16, (SUB FOR L36614)
38	R72653	2	Snap Ring	-
39	24M7055	2	Washer	8.400 X 16 X 1.600 mm
40	L40293	2	Swivel	-
41	12M5442	8	Washer	8.400 X 15 X 0.800 mm
42	L40292	1	Lever	-
43	L40291	1	Lever	-
44	L40290	1	Lever	-
45	L40289	1	Lever	-
46	L38543	1	Pin Fastener	-
47	L39025	1	Guide	-
48	L39030	1	Lever	-
