Открытый узел

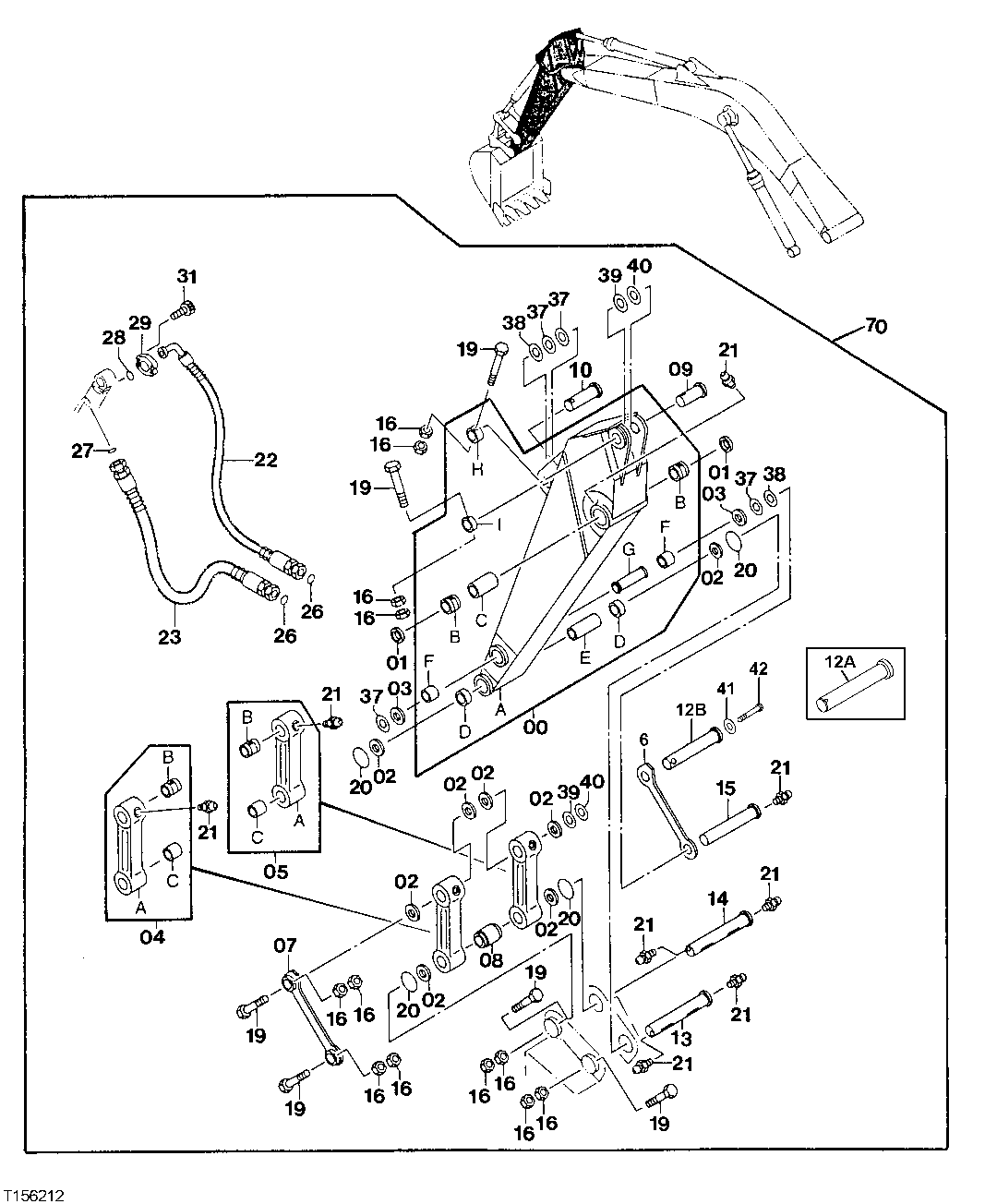

STANDARD ARM 3.1 M (10 FT 2 IN)

STANDARD ARM 3.1 M (10 FT 2 IN)

STANDARD ARM 3.1 M (10 FT 2 IN)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

STANDARD ARM 3.1 M (10 FT 2 IN)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7031424	1	Arm	(SUB FOR AT181463)(CONVENIENCE ASSEMBLY)
1	TH102411	2	Seal	-
2	TH102445	8	Seal	-
3	TH102446	2	Seal	-
4	8038660	1	Link	(SUB FOR AT205901)
5	8038661	1	Link	(SUB FOR AT205902)
6	3075524J	1	Link	(SUB FOR AT217947 OR 3075524)
7	8065747	1	Link	(SUB FOR AT218024)
8	4155351	1	Pin Fastener	(SUB FOR TH102439)
9	TH103204	1	Pin	-
10	TH109797	1	Pin	80 X 253 mm (3.150" X 9.961")
13	AT217953	1	Pin Fastener	-
14	AT205824	1	Pin	-
15	AT205819	1	Pin	-
16	14M7277	12	Nut	M20
19	19M8503	6	Cap Screw	M20 X 160, (SUB FOR P61796)
20	4089028	4	O-Ring	(STANDARD O-RING)
20	AT349466	4	Seal	(SPLIT O-RING)
20	T379473	4	V-Ring Seal	V O-Ring
21	TH100074	9	Lubrication Fitting	-
22	AT217965	1	Hydraulic Hose	-
23	AT217993	1	Hydraulic Hose	-
26	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
27	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
28	T78313	1	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")
29	4085560	2	Flange Fitting	(SUB FOR TH101960)
31	19M9163	4	Screw	M12 X 40, (SUB FOR J781240)
37	TH104296	4	Washer	84 X 145 X 1 mm (3.307" X 5.709" X 0.039")
38	TH104297	2	Washer	84 X 145 X 2.250 mm (3.307" X 5.709" X 0.089")
39	4361177	2	Washer	(SUB FOR TH106309 ) (SUB FOR AT214005)
40	4189837	2	Washer	91 X 145 X 2.300 mm (3.583" X 5.709" X 0.091"), (SUB FOR TH106310)
41	T138902	1	Bushing	(FOR USE WITH AT196434)
42	19M8029	1	Cap Screw	M16 X 30, (SUB FOR 19M7608)(FOR USE WITH AT196434)
70	AT181455	1	Arm	WHOLEGOODS (INCLUDES STANDARD ARM, BUCKET CYLINDER, HOSES, AND LINKAGE)
0A	-	1	Part 2	NLA
0B	AT159593	2	Bushing	-
0C	4273778	1	Spacer	(SUB FOR AT217960)
0D	TH109802	2	Bushing	90 X 105 X 70 mm (3.543" X 4.134" X 2.756")
0E	4144379	1	Spacer	95.200 X 101.600 X 255 mm (3.748" X 4" X 10.039"), (SUB FOR TH102430)
0F	T139496	2	Bushing	80 X 95 X 70 mm (3.150" X 3.740" X 2.756")
0G	4067989	1	Spacer	(SUB FOR AT205827)
0H	4067719	1	Pivot	(SUB FOR TH102410)
0I	TH102409	1	Bushing	92.075 X 120.650 X 50.800 mm (3-5/8" X 4-3/4" X 2")
4A	-	1	Part 15	NLA
4B	3038527	1	Bushing	SUB FOR AT205821
4C	TH109807	1	Bushing	90 X 105 X 100 mm (3.543" X 4.134" X 3-15/16")
5A	-	1	Part 19	NLA
5B	3038527	1	Bushing	SUB FOR AT205821
5C	TH109807	1	Bushing	90 X 105 X 100 mm (3.543" X 4.134" X 3-15/16")
12A	DH300121	1	Pin	(SUB FOR AT205820 ) (SUB AT196434 AND T138902 AND 19M7608)
12B	AT196434	1	Pin Fastener	(SUB FOR AT205820, DH300121)
