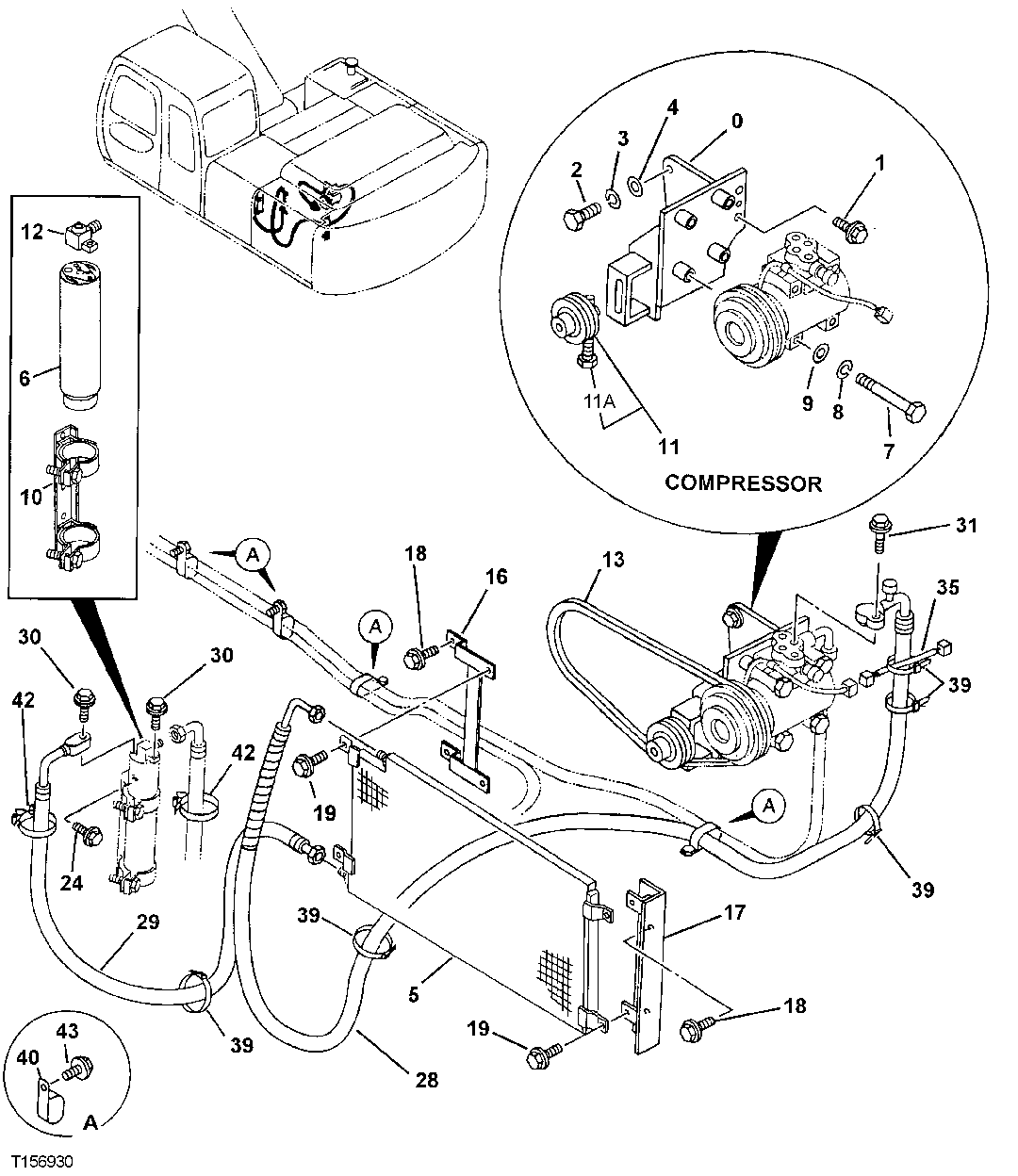

AIR CONDITIONER SYSTEM

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7033278	1	Bracket	SUB FOR AT218181
1	19M8081	2	Cap Screw	M10 X 80, SUB FOR AT215468 OR J021080; USE ALONG WITH 12M7066 , AND 24M7028
1	12M7066	2	Lock Washer	10 mm
1	24M7028	2	Washer	10.500 X 20 X 2 mm
2	19M7489	2	Cap Screw	M16 X 45
3	12H294	2	Lock Washer	5/8"
4	24M7053	2	Washer	17 X 30 X 3 mm
5	4356628	1	Heat Exchanger	SUB FOR AT215526
6	4333461	1	Receiver-Dryer	SUB FOR AT215511
7	A37912	4	Bolt	SUB FOR AT218182 AND J900803
8	-	4	Part 11	12M7065 NLA
9	24M7055	4	Washer	8.400 X 16 X 1.600 mm
10	4333462	1	Support	SUB FOR AT215512
11	4346770	1	Pulley	SUB FOR AT213915
12	4374958	1	Adapter Fitting	SUB FOR AT217131; SUB FOR AT181084
13	4160800	1	V-Belt	SUB FOR AT218183
13	4339993	1	V-Belt	SUB FOR AT182688; SUB FOR AT250787
16	8069287	1	Bracket	SUB FOR AT218184
17	8069290	1	Bracket	SUB FOR AT218185
18	19M7402	4	Cap Screw	M10 X 25
18	12M7066	4	Lock Washer	10 mm
18	24M7028	4	Washer	10.500 X 20 X 2 mm
19	19M7881	4	Screw	M8 X 20
24	19M7881	2	Screw	M8 X 20
28	4386784	1	Refrigerant Hose	SUB FOR AT218186
29	4386787	1	Refrigerant Hose	SUB FOR AT218187
30	12M7006	2	Lock Washer	6 mm
30	24M7054	2	Washer	6.400 X 12 X 1.600 mm
30	19M7933	2	Cap Screw	M6 X 25
31	19M7874	2	Cap Screw	M6 X 30
31	12H302	2	Lock Washer	1/4"
35	4342850	1	Wiring Harness	SUB FOR AT215519
39	H77698	5	Tie Band	-
40	4190266	4	Clip	SUB FOR TH108793
42	4254600	2	Clip	SUB FOR AT154928
43	19M7938	4	Cap Screw	M10 X 20
43	12M7066	4	Lock Washer	10 mm
11A	4451204	1	Bolt	-
