Открытый узел

SHORT ARM 2.4M

SHORT ARM 2.4M

SHORT ARM 2.4M

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

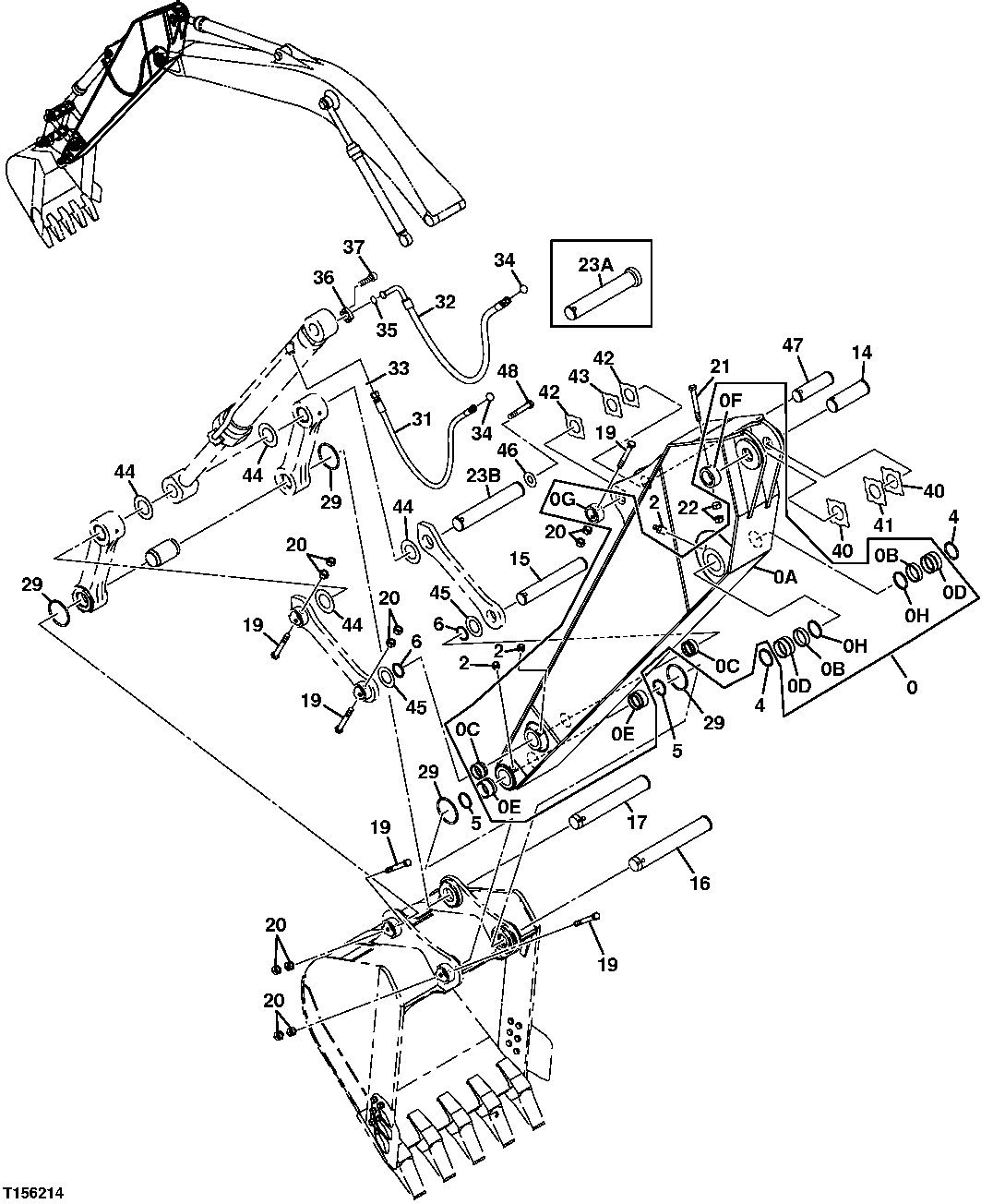

SHORT ARM 2.4M

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7039810	1	Arm	(SUB FOR TH7039810)
2	TH100074	6	Lubrication Fitting	-
4	TH102411	2	Seal	-
5	TH102445	2	Seal	-
6	TH102446	2	Seal	-
14	3088751	1	Pin	(SUB FOR TH3088751)
15	3090168	1	Pin Fastener	(SUB FOR TH3090168)
16	3090166	1	Pin Fastener	(SUB FOR TH3090166)
17	3090167	1	Pin Fastener	(SUB FOR TH3090167)
19	4435126	5	Pin Fastener	(SUB FOR TH4435126)
20	14M7277	10	Nut	M20
21	4435128	1	Pin Fastener	(SUB FOR TH4435128)
22	R114125	2	Nut	(SUB FOR THJ950022 OR J950022)
29	T397473	4	V-Ring Seal	V O-Ring
29	AT349466	4	Seal	(SPLIT O-RING)
29	4089028	4	O-Ring	(STANDARD O-RING)
31	4382025	1	Hydraulic Hose	(SUB FOR TH4382025)
32	4382024	1	Hose	(SUB FOR TH4382024)
33	T77858	1	O-Ring	-
34	T76938	2	O-Ring	-
35	T78313	1	O-Ring	-
36	4085560	2	Flange Fitting	(SUB FOR TH101960)
37	19M9163	4	Screw	M12 X 40, (SUB FOR J781240)
40	4470743	2	Thrust Washer	(SUB FOR 4444284)
41	4444285	1	Thrust Washer	(SUB FOR TH4444285)
42	4444286	2	Thrust Washer	(SUB FOR TH4444286)
43	4444287	1	Thrust Washer	(SUB FOR TH4444287)
44	4476062	4	Thrust Washer	(SUB FOR 4450013)
45	4450012	2	Thrust Washer	(SUB FOR TH4450012)
46	T138902	1	Bushing	(USE WITH AT196434)
47	AT217742	1	Pin	-
48	19M8029	1	Cap Screw	M16 X 30, (SUB FOR 19M7608 ) (USE WITH AT196434)
0A	-	1	Part 2	(SUB FOR <service-part qty="1">TH5007522</service-part>)( <service-part >5007522</service-part> NLA)
0B	4381983	2	Bushing	(SUB FOR TH4381983)
0C	4434036	2	Bushing	-
0D	4443883	2	Bushing	-
0E	4443880	2	Bushing	-
0F	4434956	1	Stop	(SUB FOR TH4434956)
0G	4434953	1	Stop	(SUB FOR TH4434953)
0H	TH102411	2	Seal	-
0I	8079590	1	Boss	Replacement Arm End Parts Not Illustrated
23A	DH300121	1	Pin	(SUB FOR AT205820 ) (SUB AT196434 AND T138902 AND 19M7608)
23B	AT196434	1	Pin Fastener	(SUB FOR AT205820, DH300121)
