Открытый узел

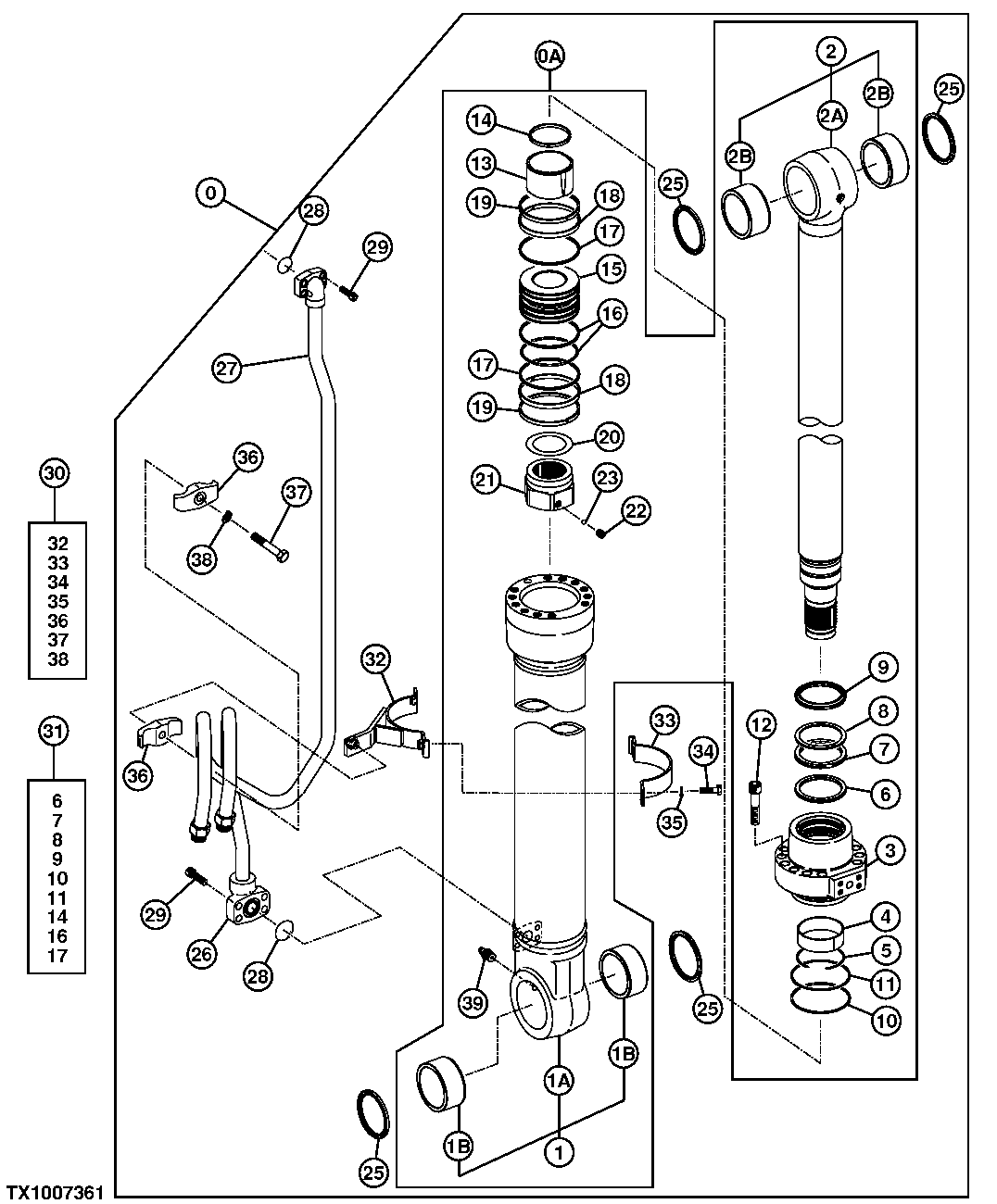

Right Boom Cylinder, Units Built August 2004 And After

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	9245978J NLA
1	0961808	1	Hydraulic Cylinder Barrel	-
1	0961808	1	Hydraulic Cylinder Barrel	SUB FOR PG201283
2	0961809	1	Rod	-
2	0961809	1	Rod	SUB FOR PG201285
3	0961803	1	Hydraulic Cylinder Cap	-
4	T108050	1	Wear Ring	SUB FOR 0309204
5	TH102766	1	Snap Ring	SUB FOR 0236905
6	H227909	1	Seal	SUB FOR 0789106 OR 0789118 OR 0976005
7	H227910	1	Seal	SUB FOR 0667404 OR H155308
8	H155310	1	Back-Up Ring	SUB FOR 0667405
9	H155311	1	Seal	SUB FOR 0667406
10	AT264224	1	O-Ring	SUB FOR A811130
11	H178691	1	Back-Up Ring	SUB FOR 0789107
12	19M8913	12	Screw	M18 X 80, SUB FOR 0219305
13	H155319	1	Ring	SUB FOR 0409908
14	H155320	1	Seal	SUB FOR 0667407
15	0876407	1	Piston	-
16	AH173446	1	Ring	SUB FOR 0309210, 4S00186 OR T108057
17	H178694	2	Back-Up Ring	SUB FOR 0789109
18	H227905	2	Ring	SUB FOR 0962104
19	H178696	2	Back-Up Ring	SUB FOR 0309212 OR AT309611
20	T108063	1	Shim	SUB FOR 0309216
21	0789111	1	Nut	-
22	22M6684	1	Set Screw	M12 X 12, SUB FOR 0309011
23	T13624	1	Ball	SUB FOR 0111707
25	TH102411	4	Seal	SUB FOR 4074008
26	0961901	1	Oil Line	-
27	0961902	1	Oil Line	-
28	AT264348	2	O-Ring	SUB FOR 984614
29	19M8448	8	Screw	M12 X 35, SUB FOR M341236
30	0961810	1	Clamp Kit	-
31	4639936	1	Seal Kit	-
32	0961807	1	Half Clamp	SUB FOR 0961806
33	H227901J	1	Clamp	SUB FOR 0309221 OR H227901
34	19M7550	2	Cap Screw	M10 X 35, SUB FOR J021035
35	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
36	0236915J	2	Holder	SUB FOR 0236915
37	19M7291	1	Cap Screw	M14 X 90, SUB FOR 0236916
38	12H317	1	Lock Washer	9/16", SUB FOR A590914
39	TH100074	1	Lubrication Fitting	SUB FOR J75481
0A	AT330316J	1	Hydraulic Cylinder Reman	REMAN, Replace RH and LH Cylinders As A Pair
1A	-	1	Part 4	0961801 NLA
1B	4364501	2	Bushing	-
2A	-	1	Part 8	0961802 NLA
2B	4364501	2	Bushing	-

Right Boom Cylinder, Units Built August 2004 And After
