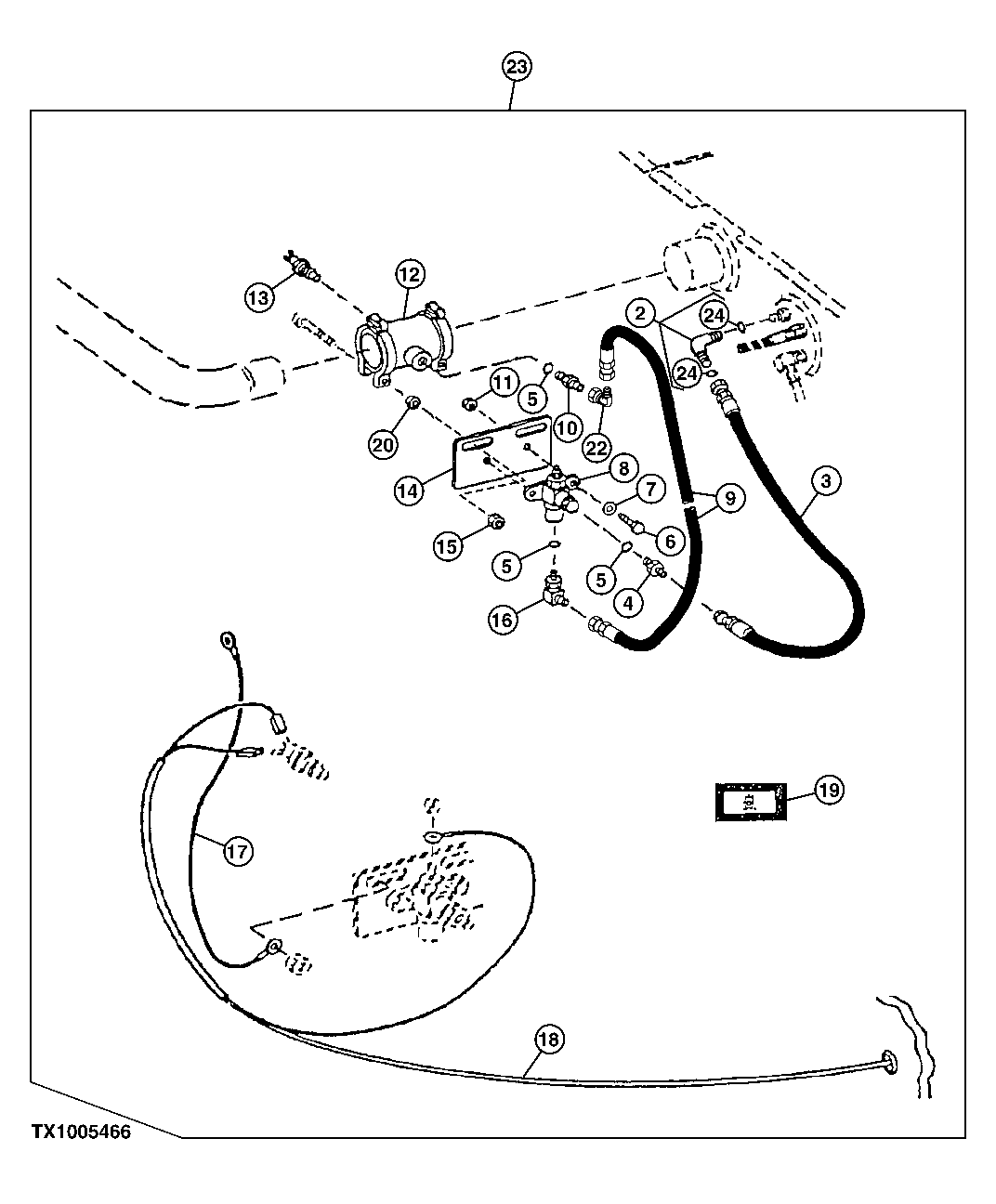

HYDRAULIC FILTER RESTRICTION INDICATOR (W/O COUPLING)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	4154670	1	Elbow Fitting	-
3	AH97777	1	Hydraulic Hose	11.1252" X 406 mm (16") X 11.1252"
4	H75414	1	Adapter Fitting	-
5	T70177	3	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
6	19H1919	2	Cap Screw	1/4" X 5/8"
7	24H1286	2	Washer	9/32" X 1/2" X 1/16"
8	AT131436	1	Pressure Switch	-
9	AT38628	1	Hydraulic Hose	9/16" X 381 mm (15") X 9/16"
10	R27212	1	Fitting	-
11	14M7273	2	Nut	M8
12	AT134346	1	Coupling	-
13	AT131437	1	Switch	-
14	T138910	1	Bracket	-
15	14M7273	2	Nut	M8
16	AT35121	1	Elbow Fitting	-
17	AR76140	1	Wiring Lead	-
18	AT196334	1	Wiring Harness	(SUB FOR AT157668)
19	T153187	1	Label	(SUB FOR <service-part qty="1">T143272</service-part>)(AMBER)
20	24M7036	2	Washer	9 X 16 X 1.600 mm
21	R44302	7	Tie Band	(NOT ILLUSTRATED)
22	AE24616	1	Elbow Fitting	-
23	-	1	Part 22	WHOLEGOODS ( <service-part>AT189640</service-part> NLA)
24	M800650	2	Packing	-

HYDRAULIC FILTER RESTRICTION INDICATOR (W/O COUPLING)
