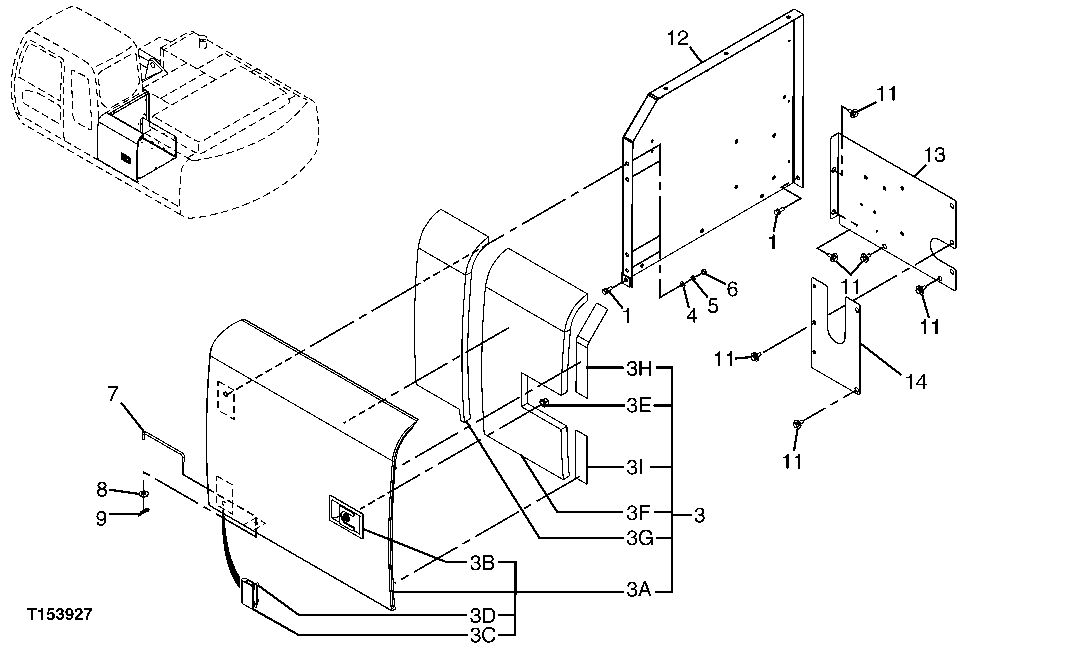

DOOR AND COVERS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7066	2	Lock Washer	10 mm
1	24M7028	2	Washer	10.500 X 20 X 2 mm
1	19M7662	2	Cap Screw	M10 X 30
3	DH700048J	1	Door	-
4	24M7028	4	Washer	10.500 X 20 X 2 mm
5	12M7066	4	Lock Washer	10 mm
6	14M7274	4	Nut	M10
7	4341788	1	Rod	(SUB FOR AT213884 OR 4341788J)
8	24M7055	1	Washer	8.400 X 16 X 1.600 mm
9	H132922	1	Cotter Pin	-
11	24M7346	6	Washer	11 X 20 X 2 mm
11	12M7058	6	Lock Washer	12 mm, (SUB FOR 12M7067)
11	19M7662	6	Cap Screw	M10 X 30
12	7035539	1	Cover	(SUB FOR TH7035539)
13	8083393	1	Cover	(SUB FOR TH8083393)
14	8086300	1	Cover	-
3A	-	1	Part 5	-
3B	4409394	1	Lock	-
3C	-	2	Part 7	-
3D	24M7028	4	Washer	10.500 X 20 X 2 mm
3D	12M7066	4	Lock Washer	10 mm
3D	19M7402	4	Cap Screw	M10 X 25
3E	4409394	1	Lock	-
3E	4409396	1	Lock	(SUB FOR TH4409396)
3F	4436648	1	Isolator	(SUB FOR TH4436648)
3G	4438027	1	Isolator	(SUB FOR TH4438027)
3H	4453760	1	Isolator	(SUB FOR TH4453760)
3I	4453765	1	Isolator	(SUB FOR TH4453765)
3J	-	1	Part 14	( <service-part>TH4461342</service-part> NLA)
