Открытый узел

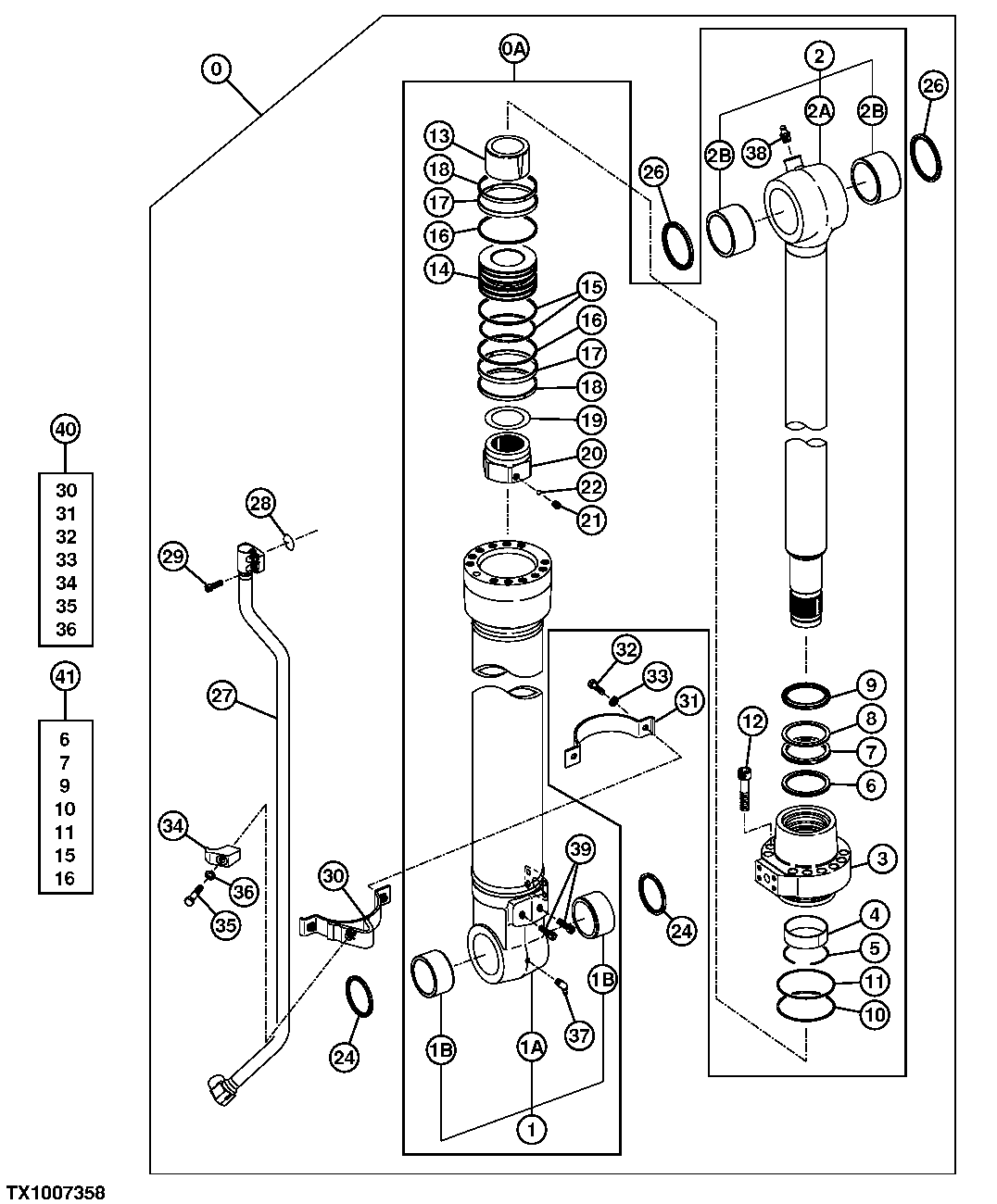

Bucket Cylinder, Units Built August 2004 And After

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	9245981J NLA
1	0962108	1	Hydraulic Cylinder Barrel	-
1	0962108	1	Hydraulic Cylinder Barrel	SUB FOR PG201277
2	0962109	1	Rod	-
2	0962109	1	Rod	SUB FOR PG201279
3	0962103	1	Cylinder Head	-
4	AT264321	1	Bushing	SUB FOR 0325904
5	0237407	1	Ring	-
6	1119303	1	Ring	SUB FOR 4469112, 0927507, 0973905 OR 4S00706
7	1119304	1	Packing	SUB FOR 0105301, AT264350, 0973906 OR 4S00707
8	AT264351	1	Back-Up Ring	SUB FOR 0237419
9	4729049	1	Ring	SUB FOR 4428492
10	AT264224	1	O-Ring	SUB FOR A811130
11	H178691	1	Back-Up Ring	SUB FOR 0789107
12	19M8913	12	Screw	M18 X 80, SUB FOR 0219305
13	0932804	1	Ring	-
14	0876407	1	Piston	SUB FOR 0667407
15	AH173446	1	Ring	SUB FOR 0309210, 4S00186 OR T108057
16	H178694	2	Back-Up Ring	SUB FOR 0789109
17	H227905	2	Ring	SUB FOR 0962104
18	H178696	2	Back-Up Ring	SUB FOR 0309212 OR AT309611
19	T108063	1	Shim	SUB FOR 0309216
20	0789111	1	Nut	-
21	22M6684	1	Set Screw	M12 X 12, SUB FOR 0309011
22	T13624	1	Ball	SUB FOR 0111707
24	TH102446	2	Seal	SUB FOR 4067902
26	TH102445	2	Seal	SUB FOR 4067901
27	0962105	1	Oil Line	-
28	AT264348	1	O-Ring	SUB FOR 984614
29	19M8448	4	Screw	M12 X 35, SUB FOR M341236
30	AH225133J	1	Clamp	SUB FOR 0962106 OR AH225133
31	H227901J	1	Clamp	SUB FOR 0309221 OR H227901
32	19M7550	2	Cap Screw	M10 X 35, SUB FOR J021035
33	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
34	0309219J	1	Half Clamp	SUB FOR 0309219
35	19M8348	1	Cap Screw	M12 X 65, SUB FOR 0224115
36	12M7067	1	Lock Washer	12 mm, SUB FOR 0208516
37	T116334	1	Lubrication Fitting	SUB FOR 0271312
38	TH100074	1	Lubrication Fitting	SUB FOR J75481
39	19M8017	2	Cap Screw	M12 X 20, SUB FOR 0409110
40	0962110	1	Clamp Kit	Clamp
41	4639939	1	Seal Kit	-
0A	AT330346J	1	Hydraulic Cylinder Reman	REMAN
1A	-	1	Part 4	0962101 NLA
1B	4332285	2	Bushing	-
2A	-	1	Part 8	0962102 NLA
2B	4397791	2	Bushing	-

Bucket Cylinder, Units Built August 2004 And After

Нет текстового описания
