Открытый узел

Arm Cylinder, Units Built Before August 2004

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	9206323, 9206323Y NLA; SUB 9245980J
1	4646001	1	Hydraulic Cylinder Barrel	SUB FOR 9206353
1	4646001	1	Hydraulic Cylinder Barrel	SUB FOR PG201280
2	4645904	1	Rod	SUB FOR TH7037662
2	4645904	1	Rod	SUB FOR PG201282
4	TH1027949	1	Hydr. Cylinder Rod Guide	-
5	19M8630	8	Screw	M24 X 80
6	AT264295	1	O-Ring	For Heat Problems See DTAC Solution, SUB FOR AT217990, 4380144
8	AT264277	1	Seal	SUB FOR AT181247, 4348207
9	AT264398	1	Seal	SUB FOR TH110049
10	AT264279	1	Ring	SUB FOR AT181790
11	4369509	1	Ring	SUB FOR AT181248
13	AT264237	1	Bushing	SUB FOR AT131414
14	4267139	1	Snap Ring	SUB FOR AT130817
15	AT280434	1	Back-Up Ring	Not Illustrated
18	3088602	1	Ring	SUB FOR TH3088602
20	AT264400	2	Ring	SUB FOR TH110062
22	AT264402	1	Ring	SUB FOR TH110065
23	AT264275	2	Wear Ring	SUB FOR AT159585, 4194621
24	3063060	1	Nut	SUB FOR AT217941
25	4201806	1	Set Screw	SUB FOR TH110066
26	3052364	1	Piston	SUB FOR AT159584
27	3083091	1	Ring	SUB FOR AT185413
28	4387203	1	Plug	SUB FOR AT185414
30	8053093	1	Line	SUB FOR AT159587
31	19M8341	2	Screw	M12 X 45
32	19M8444	2	Screw	M12 X 60
33	AT264324	1	O-Ring	SUB FOR TH100044
38	19M7550	4	Cap Screw	M10 X 35
38	12M7066	4	Lock Washer	10 mm
40	4174241	2	Clamp	SUB FOR TH110059
41	12M7066	4	Lock Washer	10 mm
41	19M7402	4	Cap Screw	M10 X 25
47	T116334	1	Lubrication Fitting	-
48	TH3090722	2	Clamp	-
49	8082044	1	Clamp	-
50	TH8082069	1	Clamp	-
60	-	1	Part 41	For Heat Problems See DTAC Solution, 9161918, AT218043 NLA; SUB AT264438
60	-	1	Part 42	For Heat Problems See DTAC Solution, AT264438 NLA; SUB 9180579
61	9180579	1	Seal Kit	For Heat Problems See DTAC Solution
62	9257551	1	Seal Kit	Heat Resistant
1A	4397790	2	Bushing	SUB FOR TH4397790
2A	4397790	2	Bushing	SUB FOR TH4397790
6A	AT264295	1	O-Ring	Heat Resistant

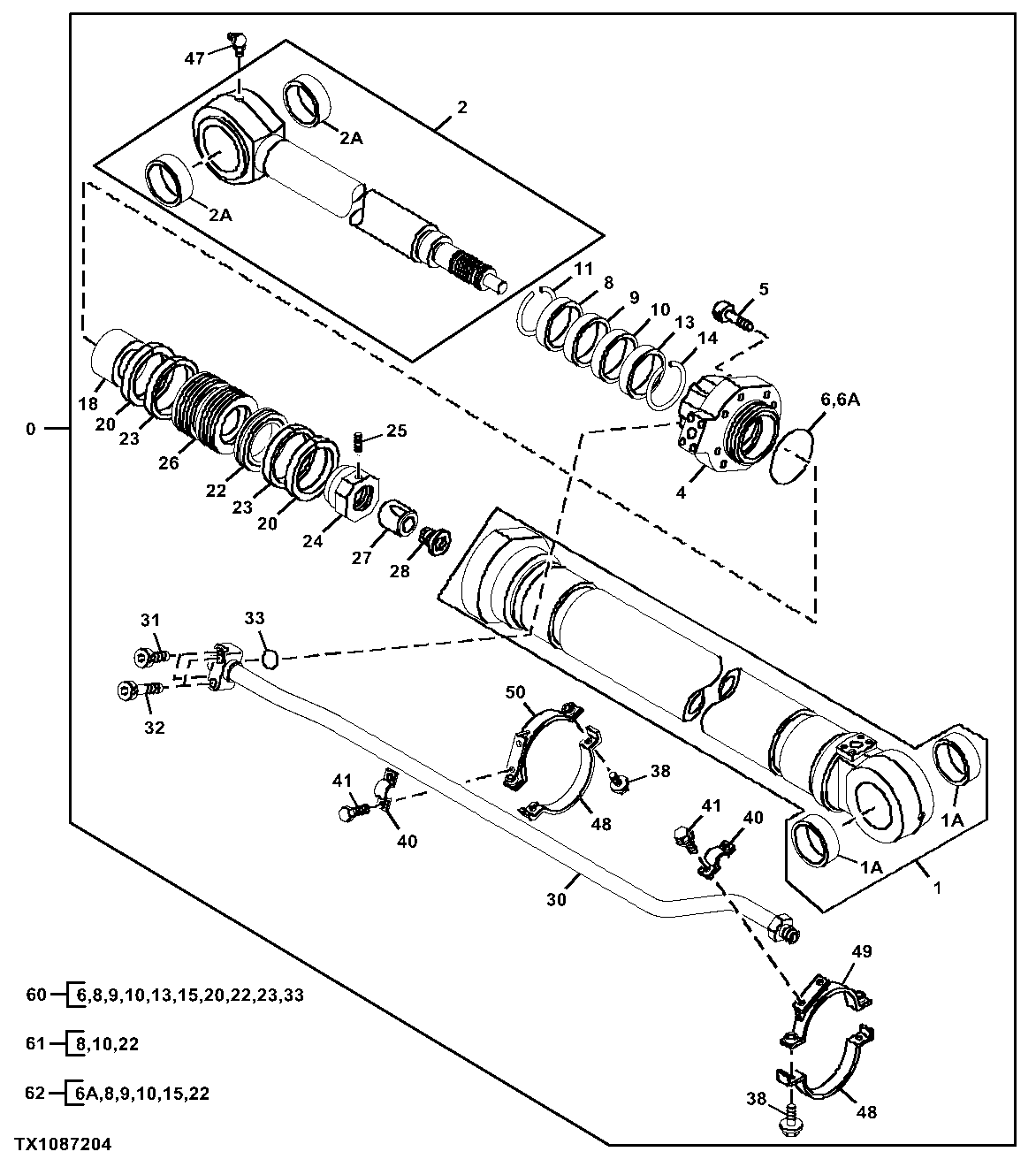

Arm Cylinder, Units Built Before August 2004

Нет текстового описания
