Открытый узел

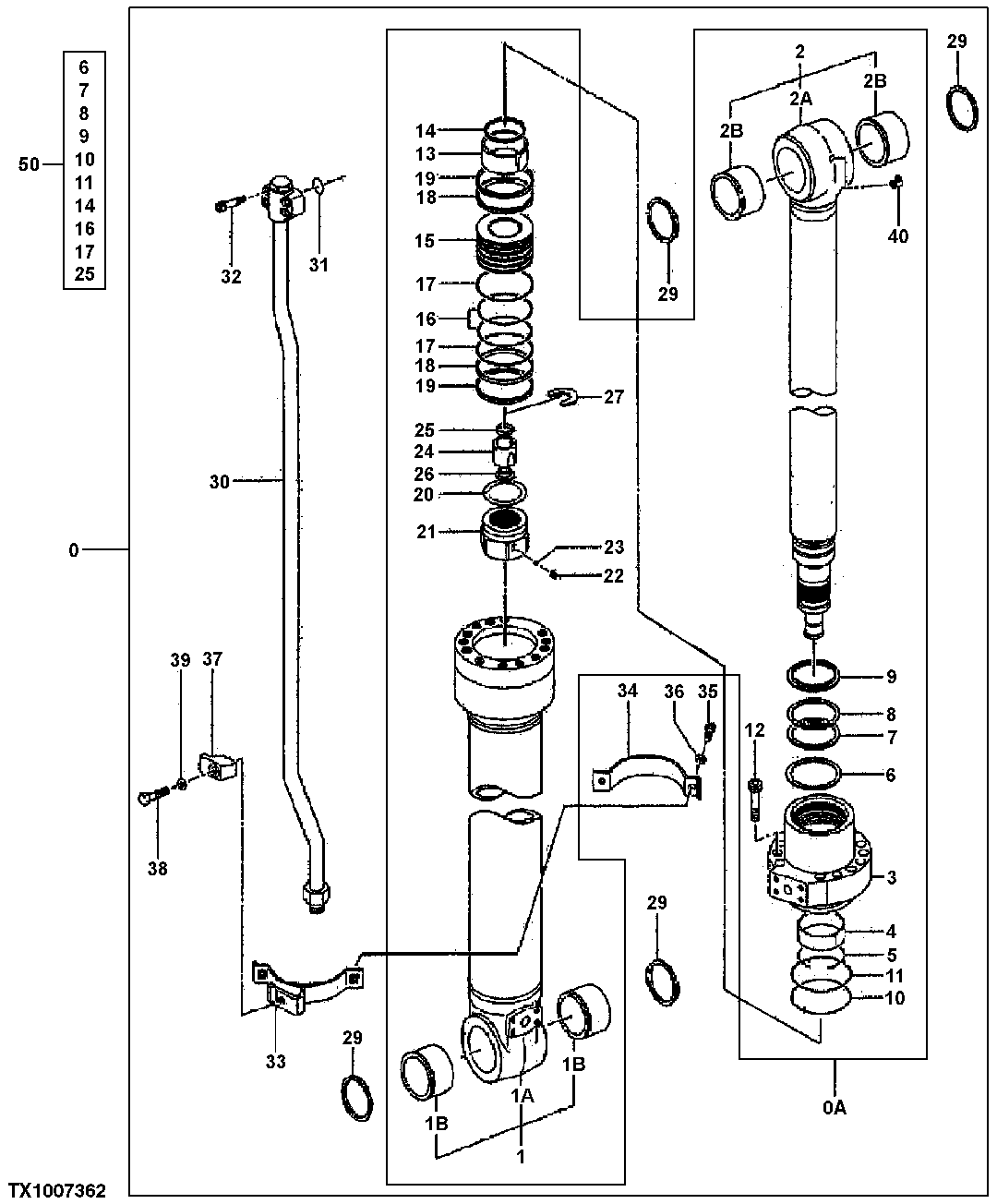

Arm Cylinder, Units Built August 2004 And After

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	9245980J NLA
1	0962012	1	Hydraulic Cylinder Barrel	-
1	PG203908	1	Hyd Cylinder Barrel Reman	-
2	0962013	1	Rod	SUB FOR PG203907
2	0962013	1	Rod	-
3	0962003	1	Hydr. Cylinder Rod Guide	-
4	0836104	1	Bushing	-
5	0208504	1	Wear Ring	-
6	1112703	1	Ring	SUB FOR 0836105, FFSB115084, 0974306, 0836115 OR 4S00703
7	1112704	1	Seal	SUB FOR 0836106 OR 4S00704, FFSB115085, 0836114 OR 0836106
8	0836107	1	Back-Up Ring	-
9	0807904	1	O-Ring	SUB FOR4S00772
10	A811140	1	O-Ring	-
11	0937506	1	Back-Up Ring	SUB FOR 0962004
12	19M8985	10	Screw	M20 X 80, SUB FOR 0166012 OR M342080
13	0962005	1	Bearing	-
14	0956612	1	Seal	SUB FOR 0962006
15	0962007	1	Piston	-
16	0373411	1	Sealing Ring	SUB FOR 4S00801
17	0492208	2	Back-Up Ring	SUB FOR 4S00802
18	0962008	2	O-Ring	SUB FOR 4S00803
19	0373413	2	Ring	SUB FOR 4S00804
20	0836111	1	Shim	-
21	0880607	1	Nut	-
22	H228111	1	Set Screw	SUB FOR 0352715
23	R26552	1	Ball	SUB FOR 0104404
24	H155321	1	Spacer	SUB FOR 0962009 OR 0409913
25	0667411	1	Seal	-
26	0409915	2	Ring	-
27	0409916	1	Piston Ring	-
28	4397790	4	Bushing	Pin Not Illustrated
29	TH102445	4	Seal	SUB FOR 4067901
30	0962010	1	Line	-
31	AT264348	1	O-Ring	SUB FOR 984614
32	19M8448	4	Screw	M12 X 35, SUB FOR M341236
33	0867314	1	Band	-
34	0387311	1	Band	-
35	19M7550	2	Cap Screw	M10 X 35, SUB FOR J021035
36	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
37	0309219J	1	Half Clamp	SUB FOR 0309219
38	19M8348	1	Cap Screw	M12 X 65, SUB FOR 0224115
39	12M7067	1	Lock Washer	12 mm, SUB FOR 0208516
40	T116334	1	Lubrication Fitting	SUB FOR J75581 OR 0271312
50	4662880	1	Seal Kit	SUB FOR 4639938, THIS APPLICATION
51	0906105	1	Band Kit	Band Includes Keys 33, 34, 35, 36, 37, 38 and 39 Not Illustrated
0A	AT330345J	1	Hydraulic Cylinder Reman	REMAN
1A	-	1	Part 4	0962001 NOT AVAILABLE
1B	4397790	2	Bushing	-
2A	-	1	Part 8	0962002 NOT AVAILABLE
2B	4397790	2	Bushing	-

Arm Cylinder, Units Built August 2004 And After
