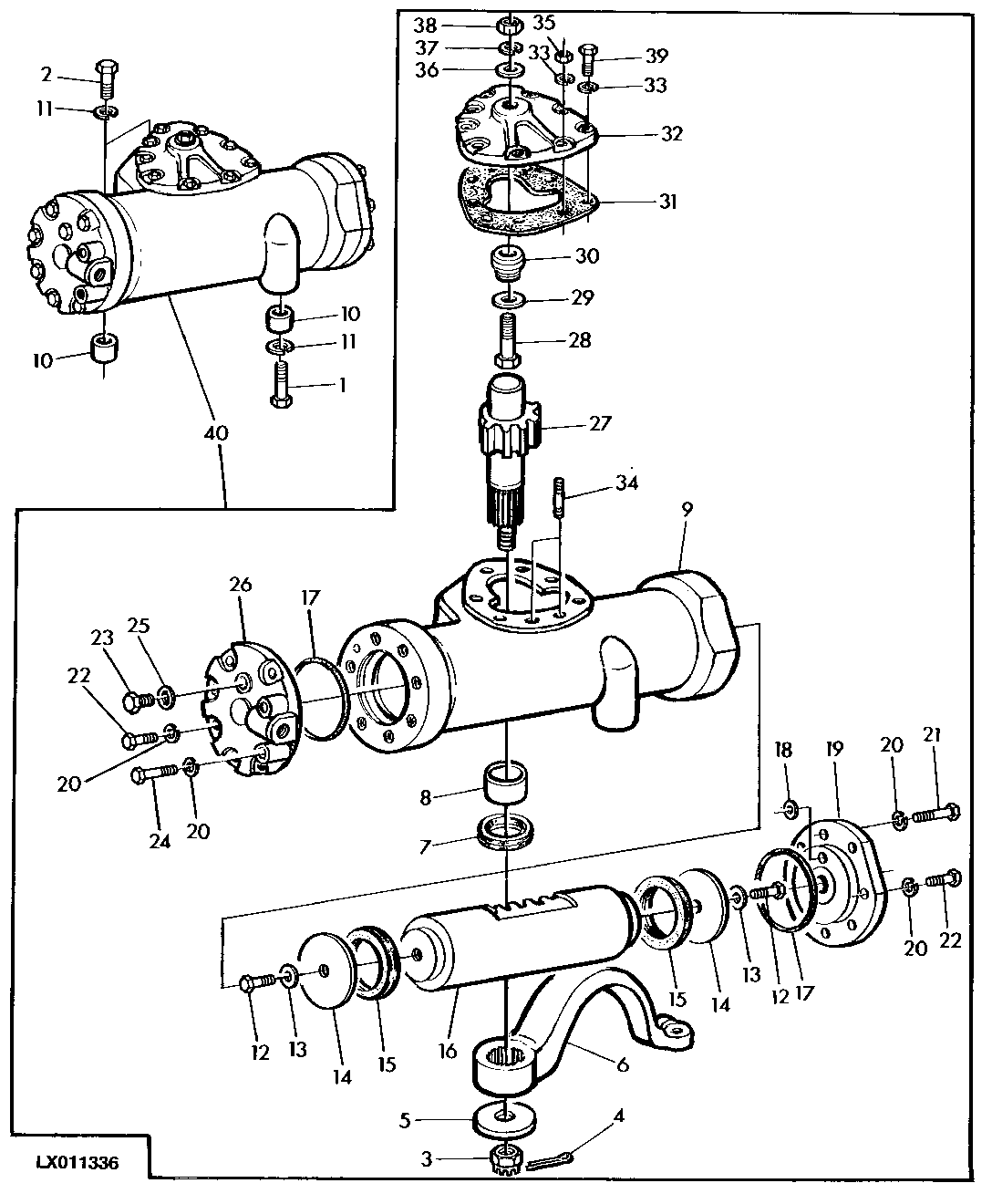

STEERING CYLINDER (TWO WHEEL DRIVE) [01G20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PE990392	2	BOLT	M16X1.5X90
2	PE990405	1	BOLT	M16X1.5X75
2	PE990461	1	BOLT	M16X60
3	PE993889	1	NUT	M22X1.5
4	PE995089	1	Cotter Pin	-
5	PE78274064	1	WASHER	-
6	PE78274163	1	LEVER	-
6	PE78274203	1	LEVER	-
7	PE979352	1	SEAL	-
8	PE78274911	2	BUSHING	-
9	PE78274170	1	HOUSING	(SUB FOR PE78274160)
10	PE78274081	2	GUIDE	-
11	PE999211	3	WASHER	-
12	PE991771	2	BOLT	M10X28 (SUB PE991416)
13	PE994775	2	WASHER	-
14	PE78274097	2	PLATE	-
14	PE78274208	1	PLATE	-
15	PE979136	2	SEAL	-
16	PE78274052	1	PISTON	-
16	PE78274201	1	PISTON	-
17	PE78274207	2	RING	(SUB FOR PE974427, R56193)
18	PE974551	1	SEALING WASHER	-
19	PE78274091	1	COVER	-
19	PE78274204	1	COVER	-
20	PE994807	16	WASHER	-
21	PE990333	2	BOLT	M10X40
22	PE991569	12	CAP SCREW	M10X30
23	PE972722	3	PLUG	M12X1.5
24	PE990560	2	BOLT	M10X45
25	PE972182	3	SEALING WASHER	-
26	PE78274092	1	COVER	-
26	PE78274205	1	COVER	-
27	PE78274157	1	SHAFT	-
27	PE78274202	1	SHAFT	-
28	PE78274066	1	BOLT	-
29	PE78274071	1	SHIM	TK= 2.05MM
29	PE78274072	1	SHIM	TK= 2.10MM
29	PE78274073	1	SHIM	TK= 2.00MM
30	PE78274068	1	NUT	-
31	PE78274078	1	GASKET	-
32	PE78274062	1	COVER	-
32	PE78274150	1	COVER	-
33	PE994806	1	LOCK WASHER	-
34	PE992536	2	STUD	M8X20
35	PE993641	2	NUT	M8
36	PE974503	1	SEALING WASHER	-
37	PE78274094	1	WASHER	-
38	PE993485	1	NUT	M14X1.5
39	PE991465	6	BOLT	M8X25
40	PE78274129	1	STEERING CONTROL UNIT	(SUB FOR PE78274119)

STEERING CYLINDER (TWO WHEEL DRIVE) [01G20]
