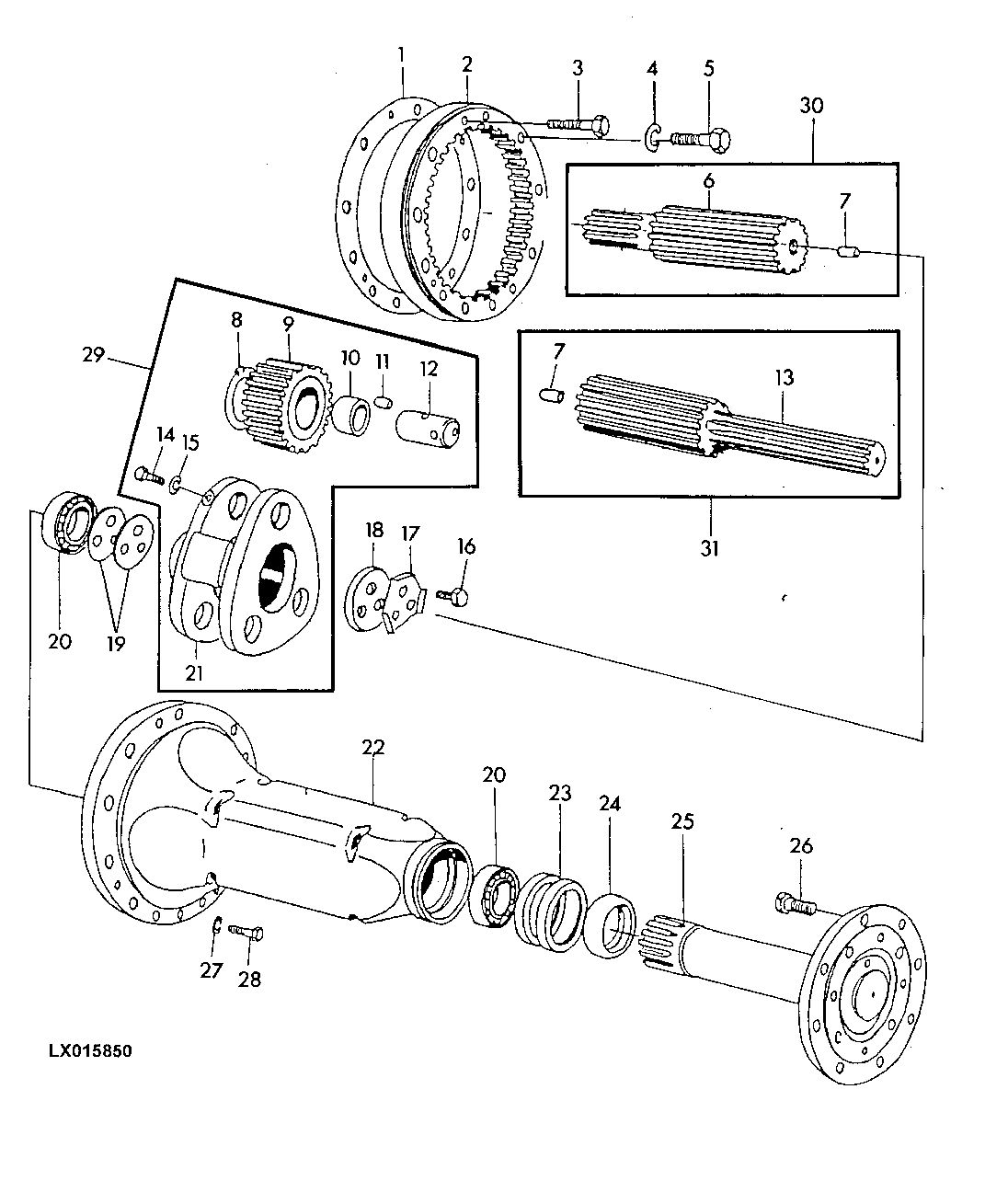

REAR AXLE / FINAL DRIVE [01F13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PE78161112	4	GASKET	(SUB FOR PE78161012)
2	PE78161021	2	GEAR	-
3	PE990359	6	BOLT	M14X120
4	PE994809	24	LOCK WASHER	-
5	PE990361	18	BOLT	M14X110
6	PE78161003	1	SHAFT	RH
7	PE78161026	2	PIN FASTENER	-
8	PE78161008	12	SOLID SHIM	-
9	PE10161005	6	SUN GEAR	-
10	PE10161006	6	SPACER	(SUB PE10161026)
11	PE970962	192	ROLLER	-
12	PE10161007	6	PIN	-
13	PE78161004	1	SHAFT	LH
14	PE78161025	6	BOLT	-
15	PE994608	6	LOCK WASHER	-
16	PE991582	6	BOLT	M14X28
17	PE78161016	2	LOCK PLATE	-
18	PE78161014	2	SHIM	-
19	PE78161017	2	SHIM	TK= 0.1MM
19	PE78161022	6	SHIM	TK= 0.16MM
19	PE78161023	4	SHIM	TK= 0.5MM
19	PE78161024	2	SHIM	TK= 0.8MM
20	PE971390	4	BEARING	-
21	PE10161011	2	PLANET PINION CARRIER	-
22	PE10161001	2	HOUSING	-
23	PE10161013	2	RING	-
24	PE974181	4	SEAL	-
25	PE10161002	2	SHAFT	-
26	PE78161027	16	BOLT	-
27	PE994807	4	WASHER	-
28	PE992988	4	BOLT	M10X42
29	PE10161009	2	PLANETARY ASSEMBLY	-
30	PE78161010	1	SHAFT	RH
31	PE78161020	1	SHAFT	LH
