Открытый узел

RADIATOR / FAN / COOLANT HOSES [01C16]

RADIATOR / FAN / COOLANT HOSES [01C16]

RADIATOR / FAN / COOLANT HOSES [01C16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

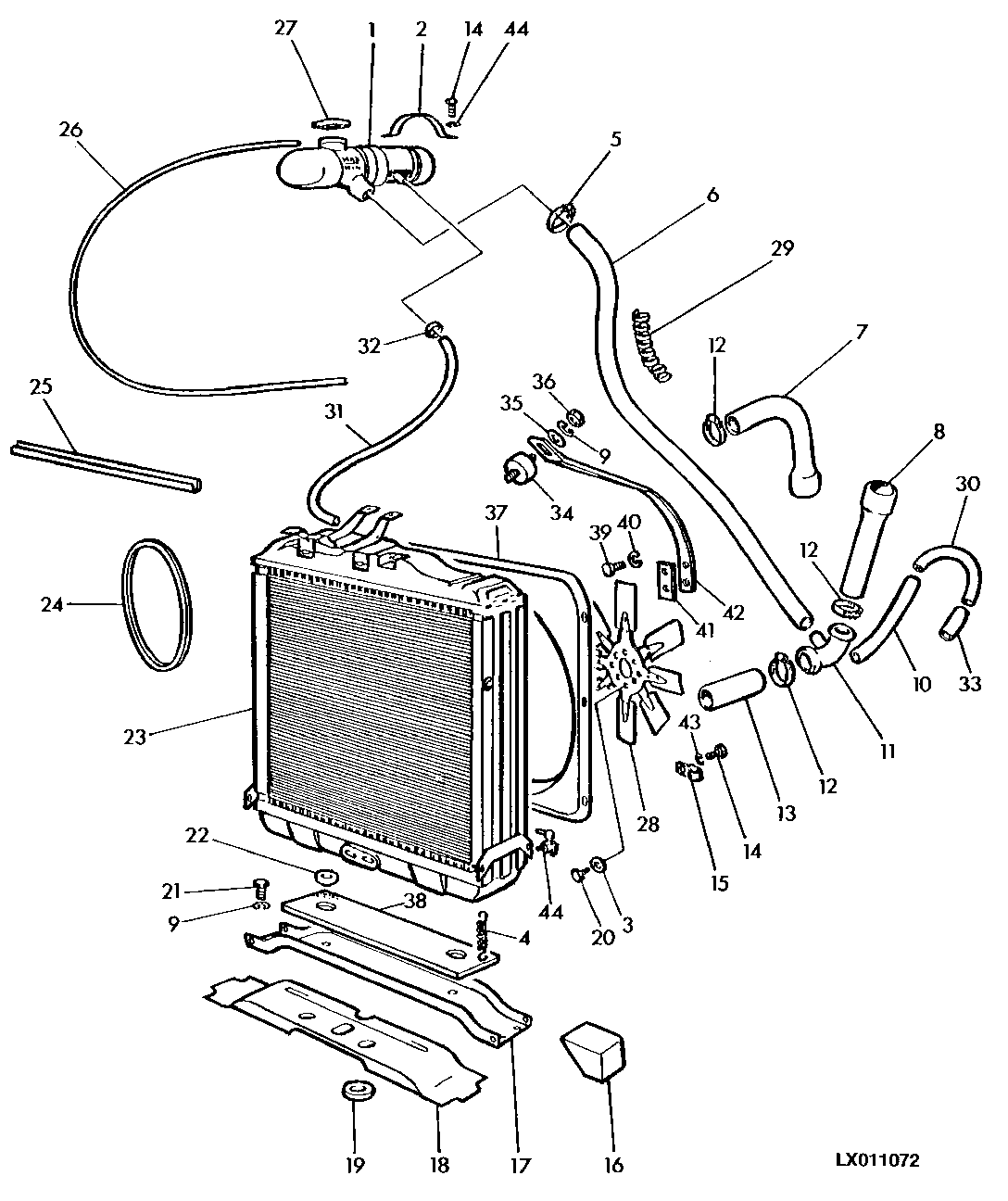

RADIATOR / FAN / COOLANT HOSES [01C16]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PE78013904	1	TANK	-
2	PE78013045	2	CLAMP	-
3	PE994895	4	WASHER	-
4	PE78013012	4	SPRING	-
5	PE69187815	6	CLAMP	-
6	PE10013026	1	HOSE	-
7	PE78013008	1	HOSE	-
8	PE10013005	1	HOSE	-
9	PE994507	5	LOCK WASHER	-
10	PE10013001	1	HOSE	-
11	PE10013040	1	PIPE ELBOW	-
12	PE70011317	6	CLAMP	-
13	PE10013004	1	HOSE	-
14	PE990986	10	BOLT	M6X12
15	PE78013023	2	CLIP	-
16	PE78013026	1	SUPPORT	-
17	PE78013007	1	SUPPORT	-
18	PE78013018	1	SUPPORT	(A)
18	PE78013022	1	SUPPORT	-
19	PE78013025	1	SEALING WASHER	-
20	PE991008	4	BOLT	M8X22
21	PE991026	4	BOLT	M10X16
22	PE78013011	2	RING	-
23	PE12013902	1	RADIATOR	-
23	PE10013902	1	RADIATOR	-
24	PE10013903	1	V-BELT	-
25	PE78013017	1	ISOLATOR	-
26	PE78013014	1	HOSE	-
27	PE972501	1	FILLER CAP	-
28	PE78013010	1	FAN BLADE	-
29	PE78013048	1	HOSE GUARD	-
30	PE10013007	1	TUBE	-
31	PE78013028	1	HOSE	-
32	PE59115257	2	CLAMP	-
33	PE10013003	1	HOSE	-
34	PE974568	1	ISOLATOR	-
35	PE994543	1	WASHER	-
36	PE993511	1	NUT	M10
37	PE78013024	1	SHROUD	-
38	PE78013021	1	PAD	-
39	PE993026	2	BOLT	M10X28
40	PE994807	2	WASHER	-
41	PE78013016	1	SHIM	-
42	PE78013015	1	HOLDER	-
43	PE994655	10	LOCK WASHER	-
44	PE950118	1	DRAIN VALVE	-
