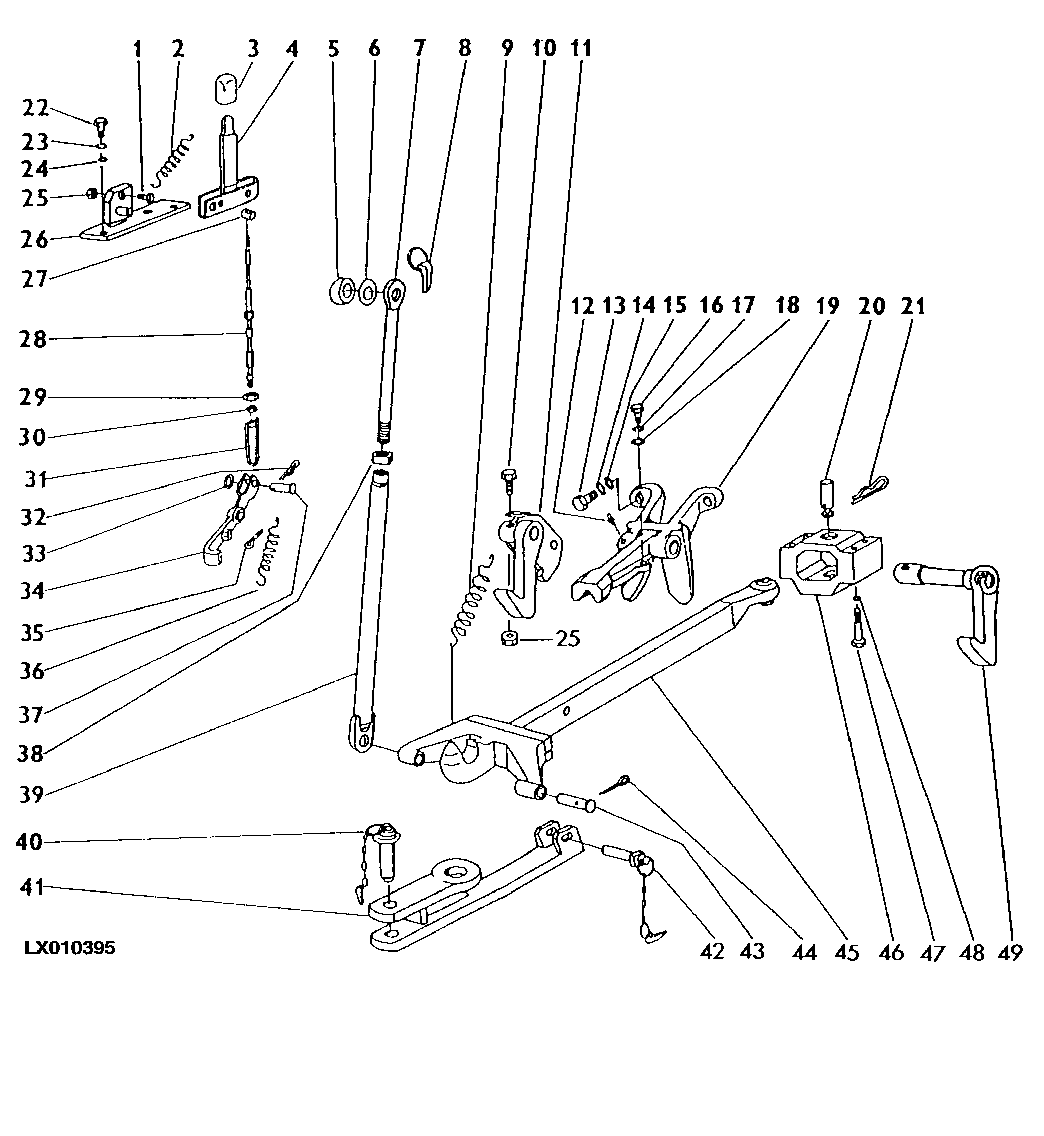

PICK UP HITCH WITH DRAWBAR EXTENSION [02B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PE69117510	1	BOLT	-
2	PE958235	1	SPRING	-
3	PE78402071	1	GRIP	-
4	PE78453180	1	LEVER	-
5	PE78453053	2	RING	-
6	PE994318	2	WASHER	-
7	PE78453120	2	LIFT LINK	-
8	PE45116410	3	QUICK LOCK PIN	-
9	PE78453025	2	SPRING	-
10	PE998706	1	CAP SCREW	M12X60
11	PE78453030	1	HOOK	LH
12	PE972814	1	LUBRICATION FITTING	-
13	PE991091	2	BOLT	M14X1.5X40
14	PE994793	2	WASHER	-
15	PE994342	2	WASHER	-
16	PE990381	2	BOLT	M12X40
17	PE994508	4	WASHER	-
18	PE994341	4	WASHER	-
19	PE78453020	1	BRACKET	-
20	PE78453082	1	PIN	-
21	PE976069	1	PIN FASTENER	-
22	PE991009	2	BOLT	M8X25
23	PE994506	2	LOCK WASHER	-
24	PE994440	2	WASHER	-
25	PE994166	2	NUT	M12
26	PE78453170	1	BRACKET	-
27	PE57112725	1	RETAINER	-
28	PE78453070	1	ROD	-
29	PE993671	1	NUT	M10
30	PE993509	1	NUT	M6
31	PE69117507	1	BAIL	-
32	PE78453153	1	COTTER PIN	-
33	PE994341	1	WASHER	-
34	PE78453022	1	LEVER	-
35	PE994908	1	COTTER PIN	-
36	PE78453024	1	SPRING	-
37	PE78453036	1	PIN	-
38	PE59117519	2	NUT	-
39	PE78453110	2	LINK BODY	-
40	PE49116407	1	PIN	-
41	PE78453140	1	ADAPTER	-
42	PE55117513	1	PIN	-
43	PE78453052	2	PIN	-
44	PE995090	2	COTTER PIN	-
45	PE78453010	1	HITCH	-
46	PE78453081	1	BRACKET	-
47	PE990569	4	BOLT	M14X75
48	PE994809	4	LOCK WASHER	-
49	PE78453040	1	HOOK	RH
