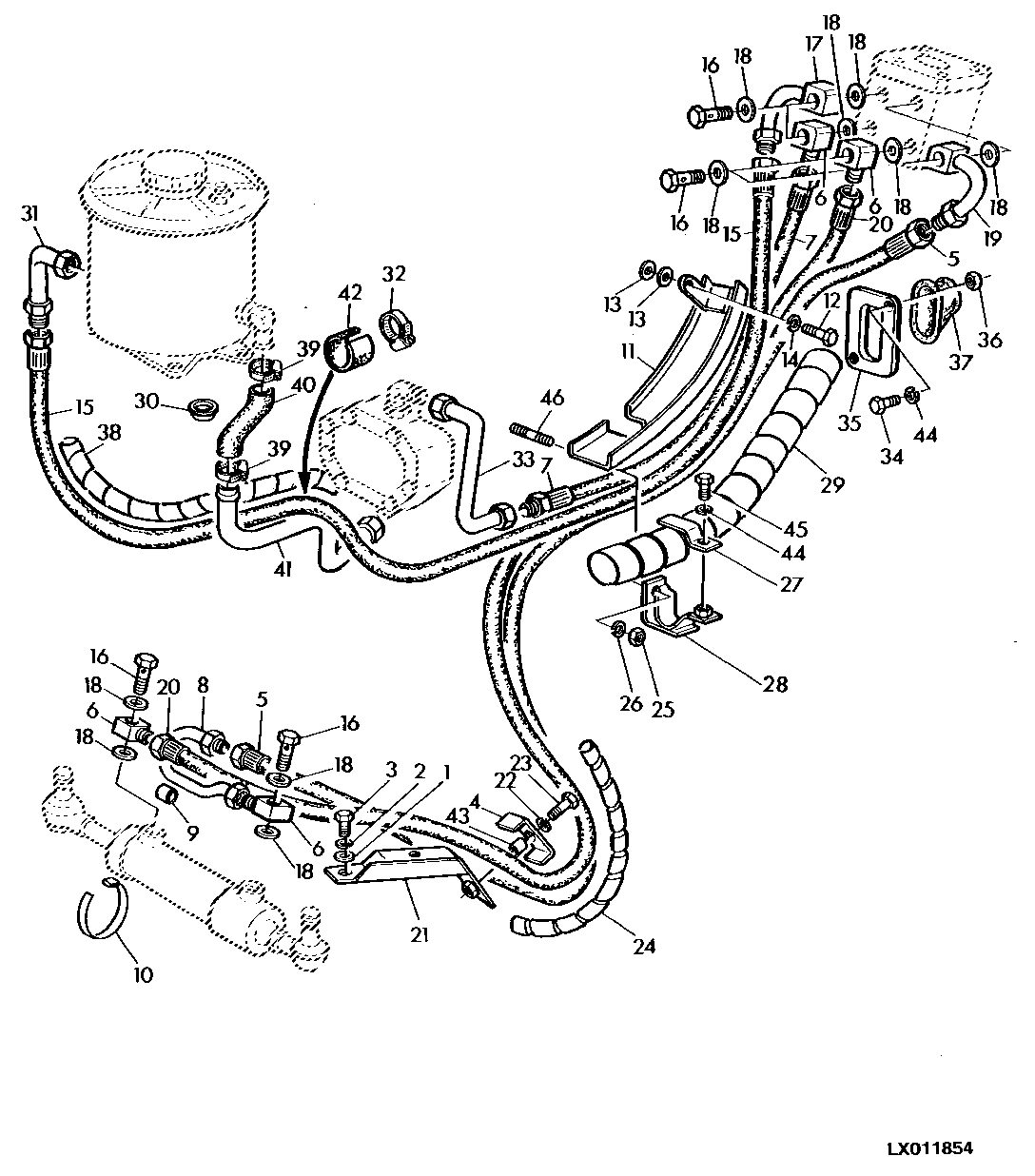

HYDROSTATIC STEERING SYSTEM (FRONT WHEEL DRIVE) [01G18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PE78282006	1	BUSHING	-
2	PE994810	1	WASHER	-
3	PE992996	1	BOLT	M16X1.5X35
4	PE78282134	1	CLAMP	-
5	PE78282968	1	HOSE	-
6	PE78282005	4	FITTING	-
7	PE78282986	1	HOSE	-
8	PE78282180	1	OIL LINE	-
9	PE72453721	1	HOSE	-
10	PE47011205	1	BAND	-
11	PE78282140	1	GUARD	-
12	PE992990	1	BOLT	M10X55
13	PE994690	2	WASHER	-
14	PE994507	1	LOCK WASHER	(SUB PE994791)
15	PE78282985	1	HYDRAULIC HOSE	-
16	PE78282004	6	BOLT	-
17	PE78282260	2	OIL LINE	(SUB PE78282270)
18	PE972186	12	RING	(SUB PE78800190)
19	PE78282010	1	PIPE ELBOW	(SUB PE78282260)
20	PE78282968	1	HOSE	-
21	PE78282130	1	BRACKET	-
22	PE994308	3	WASHER	-
23	PE998627	1	BOLT	M6X40
24	PE70118037	2	HOSE GUARD	-
25	PE993511	2	NUT	M10X1
26	PE994791	2	WASHER	-
27	PE78282043	1	CLAMP	-
28	PE78282030	1	CLAMP	-
29	PE78282016	1	HOSE GUARD	-
30	PE62011303	1	PLUG	-
31	PE78282230	1	LINE	-
32	PE69011301	2	CLAMP	(SUB FOR PE69113905)
33	PE78282240	1	OIL LINE	-
34	PE990990	2	BOLT	M6X14
35	PE78282054	1	GROMMET	-
36	PE993509	2	NUT	M6
37	PE78282052	1	BOOT	-
38	PE78282903	4	HOSE GUARD	-
39	PE69187815	2	CLAMP	-
40	PE70473911	1	HOSE	(SUB PE78282012)
41	PE78282220	1	OIL LINE	-
42	PE78282011	1	HOSE GUARD	-
43	PE78282135	1	HOSE GUARD	-
44	PE994505	4	LOCK WASHER	-
45	PE990994	1	BOLT	M6X25
46	PE992580	2	BOLT	M10X16

HYDROSTATIC STEERING SYSTEM (FRONT WHEEL DRIVE) [01G18]

Нет текстового описания
