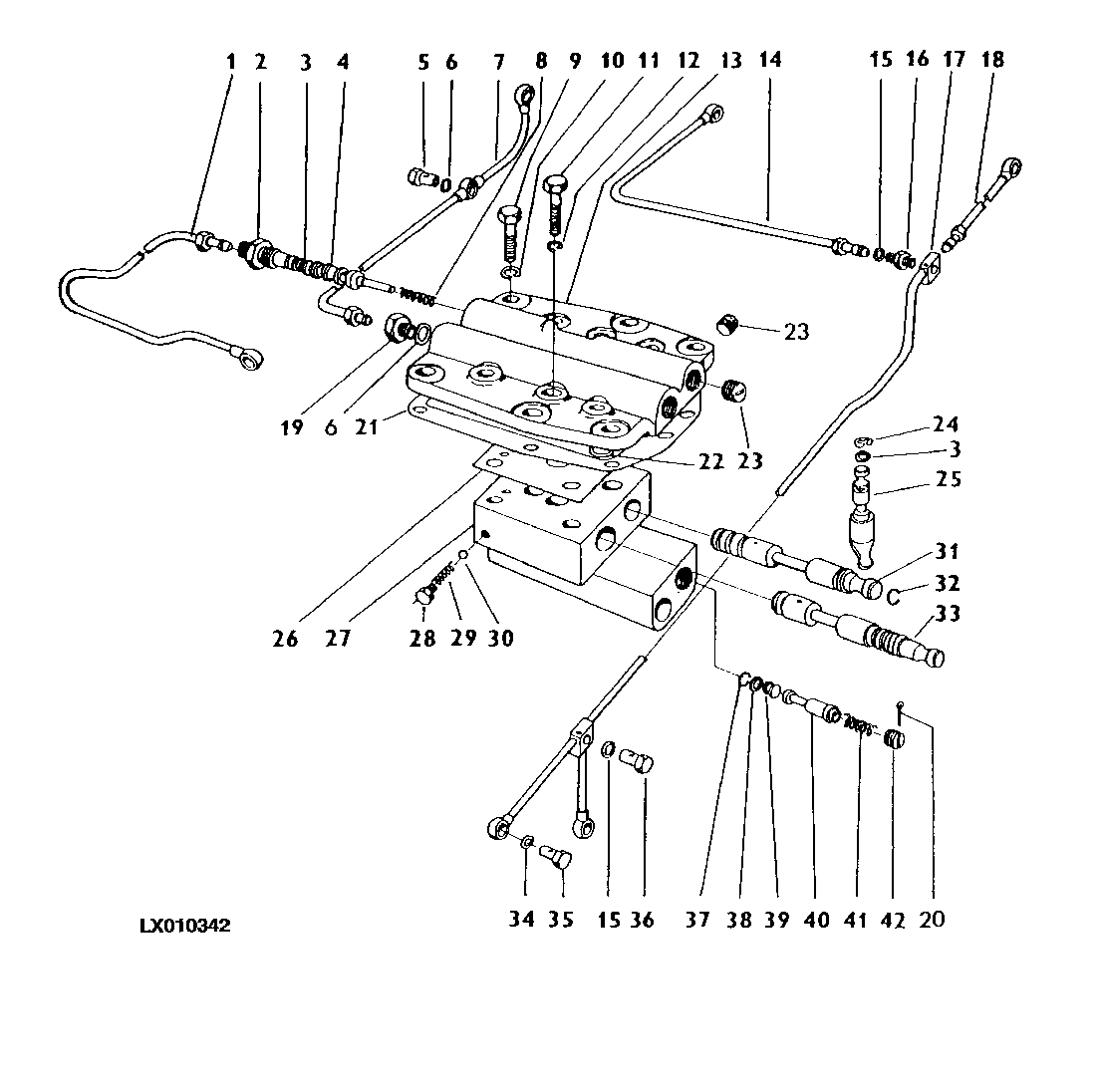

HYDRAULIC DISTRIBUTOR COVER AND VALVE (4 SPEED RANGE) [01E18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PE78135010	1	OIL LINE	(A)
1	PE78140150	1	TUBE	-
2	PE78140201	1	ADAPTER	-
3	PE974244	1	SEALING WASHER	-
4	PE78140203	1	SPOOL VALVE	-
5	PE972465	3	HOLLOW SCREW	(SUB PE972467)
6	PE972182	2	SEALING WASHER	-
7	PE78140140	1	TUBE	(B)
8	PE78140202	1	SPRING	-
9	PE991468	6	CAP SCREW	M10X25
10	PE994807	6	WASHER	-
11	PE990553	4	CAP SCREW	M8X30
12	PE994806	4	LOCK WASHER	-
13	PE78140301	1	COVER	(C)
13	PE78140101	1	VALVE COVER	-
14	PE78140430	1	TUBE	-
15	PE972179	8	SEALING WASHER	-
16	PE972494	2	FITTING	-
17	PE78140410	1	TUBE	-
18	PE78140420	1	TUBE	-
19	PE972491	1	ADAPTER	-
20	PE994940	1	COTTER PIN	-
21	PE78140215	1	GASKET	(SUB FOR PE78140115)
22	PE974503	2	SEALING WASHER	-
23	PE972561	3	PLUG	M14X1.5
24	PE970214	1	SNAP RING	-
25	PE78140110	1	SHAFT	-
26	PE78140214	1	GASKET	(SUB FOR PE78140114)
27	PE78140079	1	VALVE	ASSY, INCL. KEYS 2-4, 6, 8, 11-13, 19, 23-26, 28-33, 37-43
27	PE78140069	1	VALVE	(C) ASSY, INCL. KEYS 2-4, 8, 11-13, 23-26, 28-32, 37-43
28	PE78140106	1	PLUG	-
29	PE78140113	1	SPRING	-
30	PE970919	1	BALL	-
31	PE78140104	1	SPOOL VALVE	-
32	PE970159	1	RING	-
33	PE78140103	1	SPOOL VALVE	-
34	PE972183	2	SEALING WASHER	-
35	PE972468	1	FITTING	-
36	PE972466	3	HOLLOW SCREW	-
37	PE970157	1	SNAP RING	-
38	PE974245	1	SEALING WASHER	-
39	PE78140107	1	PLUG	-
40	PE78140105	1	VALVE	-
41	PE78140108	1	SPRING	-
42	PE78140117	1	SET SCREW	-

HYDRAULIC DISTRIBUTOR COVER AND VALVE (4 SPEED RANGE) [01E18]
