Открытый узел

HILO-CLUTCH BRAKE [01E17]

HILO-CLUTCH BRAKE [01E17]

HILO-CLUTCH BRAKE [01E17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

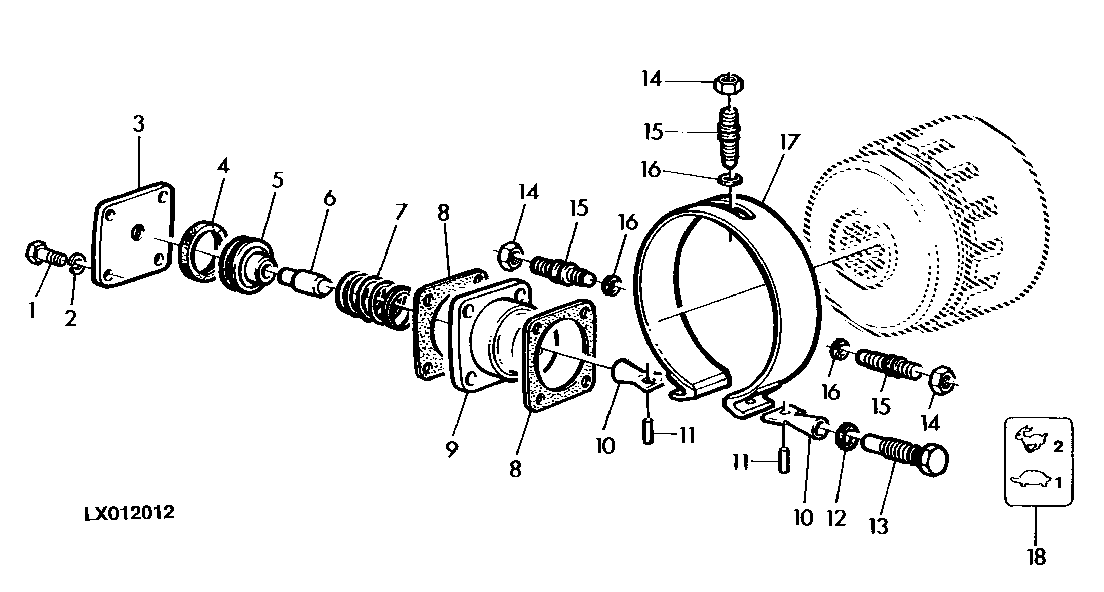

HILO-CLUTCH BRAKE [01E17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PE991565	4	BOLT	M8X28
2	PE994806	4	LOCK WASHER	-
3	PE78126044	1	VALVE COVER	-
4	PE78126047	1	SEAL	-
5	PE78126042	1	PISTON	(SUB PE78126040)
6	PE78126043	1	ROD	(SUB PE78126040)
7	PE78126006	1	SPRING	-
8	PE78120106	2	GASKET	(SUB FOR PE78120006)
9	PE78126041	1	VALVE	-
10	PE78126045	2	ELEC. CONNECTOR TERMINAL	(SUB PE78126039)
11	PE996204	2	PIN	(SUB PE78126039)
12	PE974503	1	SEALING WASHER	-
13	PE78126038	1	BOLT	-
14	PE993671	3	NUT	M10
15	PE78126057	3	SCREW	-
16	PE974551	3	SEALING WASHER	-
17	PE78126020	1	BRAKE BAND	(SUB PE78126039)
18	PE78126061	1	INSTRUCTION PLATE	-
..	PE78126040	1	PISTON	ASSY, INCL. KEYS 5,6
..	PE78126039	1	BRAKE BAND	ASSY, INCL. KEYS 10,11,17
