Открытый узел

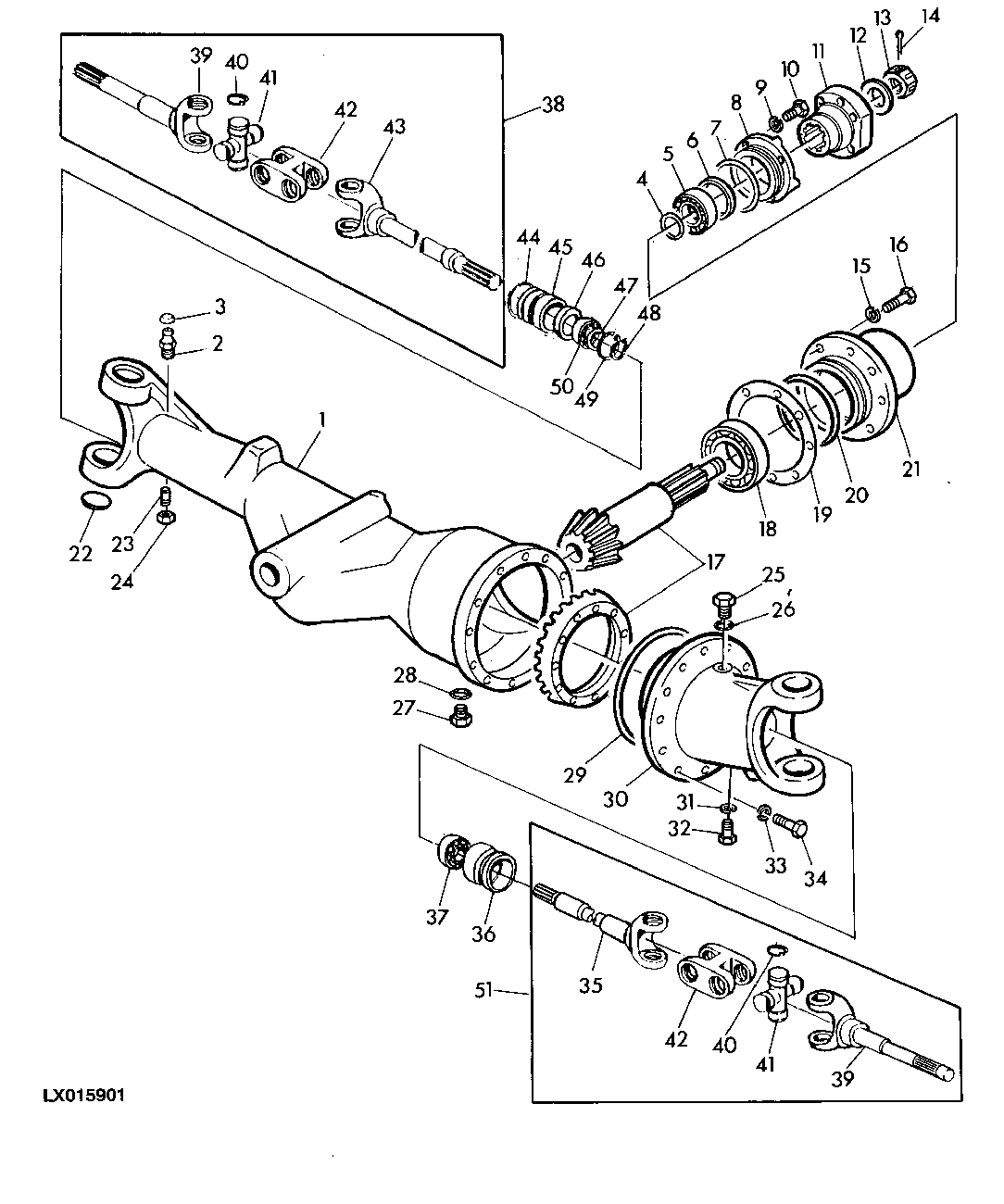

FRONT WHEEL DRIVE / AXLE BRIDGE / BEVEL GEAR SET [02B12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PE78170001	1	HOUSING	-
2	PE70112762	1	Cap	-
3	PE972811	1	LUBRICATION FITTING	(SUB PE972812)
4	PE50453121	1	SHIM	TK= 0.10MM
4	PE50453122	1	SHIM	TK= 0.15MM
4	PE80170183	1	SHIM	TK= 0.20MM
4	PE80170185	1	Shim	TK= 0.30MM
4	PE80170186	1	Shim	TK= 0.36MM
5	PE971454	1	CYLINDRICAL ROLLER BEARING	-
6	PE974228	1	SEAL	-
7	PE974554	1	RING	(SUB PE974555)
8	PE88170112	1	BEARING HOUSING W/O BEARING	(SUB PE50453127)
9	PE994806	4	LOCK WASHER	-
10	PE991455	4	BOLT	M8X18
11	PE78185022	1	FLANGE	(SUB FOR PE88170122)
12	PE67453259	1	WASHER	-
13	PE993882	1	NUT	-
14	PE994904	1	COTTER PIN	-
15	PE994808	4	WASHER	-
16	PE998418	4	BOLT	M12X1.25X30
17	PE78170999	1	BEVEL GEAR DRIVE	40 KM/H
17	PE78170998	1	BEVEL GEAR DRIVE	30 KM/H
18	PE971456	1	CYLINDRICAL ROLLER BEARING	-
19	PE88170217	1	SHIM	TK= 0.30MM (SUB PE67453134)
19	PE88170221	1	SHIM	TK= 0.36MM (SUB PE67453136)
19	PE88170222	1	SHIM	TK= 0.40MM (SUB PE67453137)
19	PE88170223	1	SHIM	TK= 0.45MM (SUB PE67453138)
19	PE88170224	1	SHIM	TK= 0.50MM (SUB PE67453139)
20	PE974529	1	O-RING	-
21	PE80170113	1	HOUSING	(SUB PE67453121)
22	PE88170092	4	PLUG	-
23	PE50453125	2	BOLT	-
24	PE993628	2	NUT	M12X1.25
25	PE972143	1	SEALING WASHER	-
26	PE88170067	1	PLUG	(SUB PE67453129)
27	PE67453116	1	PLUG	M22X1.5 (SUB PE972703)
28	PE972145	1	SEALING WASHER	(SUB PE972143)
29	PE974436	1	RING	-
30	PE78170008	1	HOUSING	-
31	PE972125	1	SEALING WASHER	-
32	PE991459	1	CAP SCREW	M8X16
33	PE994808	12	WASHER	-
34	PE998555	12	BOLT	M12X1.25X35
35	PE88170034	1	UNIVERSAL JOINT YOKE	-
36	PE78170004	1	INSERT	(SUB PE50453124)
37	PE971040	1	CYLINDRICAL ROLLER BEARING	-
38	PE78170009	1	DRIVE SHAFT	RH
39	PE88170114	1	YOKE WITH SHAFT	13 GROOVES / 13 RANURAS (ORD PE67453120, (2) PE67453285, PE67453284)
39	PE67453120	1	YOKE WITH SHAFT	25 GROOVES / 25 RANURAS
40	PE970296	8	SNAP RING	-
41	PE67453082	2	CROSS AND BEARING ASSEMBLY	(SUB FOR PE69453109)
42	PE88170084	1	Link	(SUB PE50453151)
43	PE78170002	1	UNIVERSAL JOINT YOKE	-
44	PE974555	2	RING	-
45	PE78170005	1	INSERT	-
46	PE974013	2	SEAL	(SUB PE78108902)
47	PE88170104	2	RING	-
48	PE970244	2	SNAP RING	-
49	PE970310	4	SNAP RING	-
50	PE971198	1	BEARING	-
51	PE78170049	1	DRIVE SHAFT	LH

FRONT WHEEL DRIVE / AXLE BRIDGE / BEVEL GEAR SET [02B12]

Нет текстового описания
