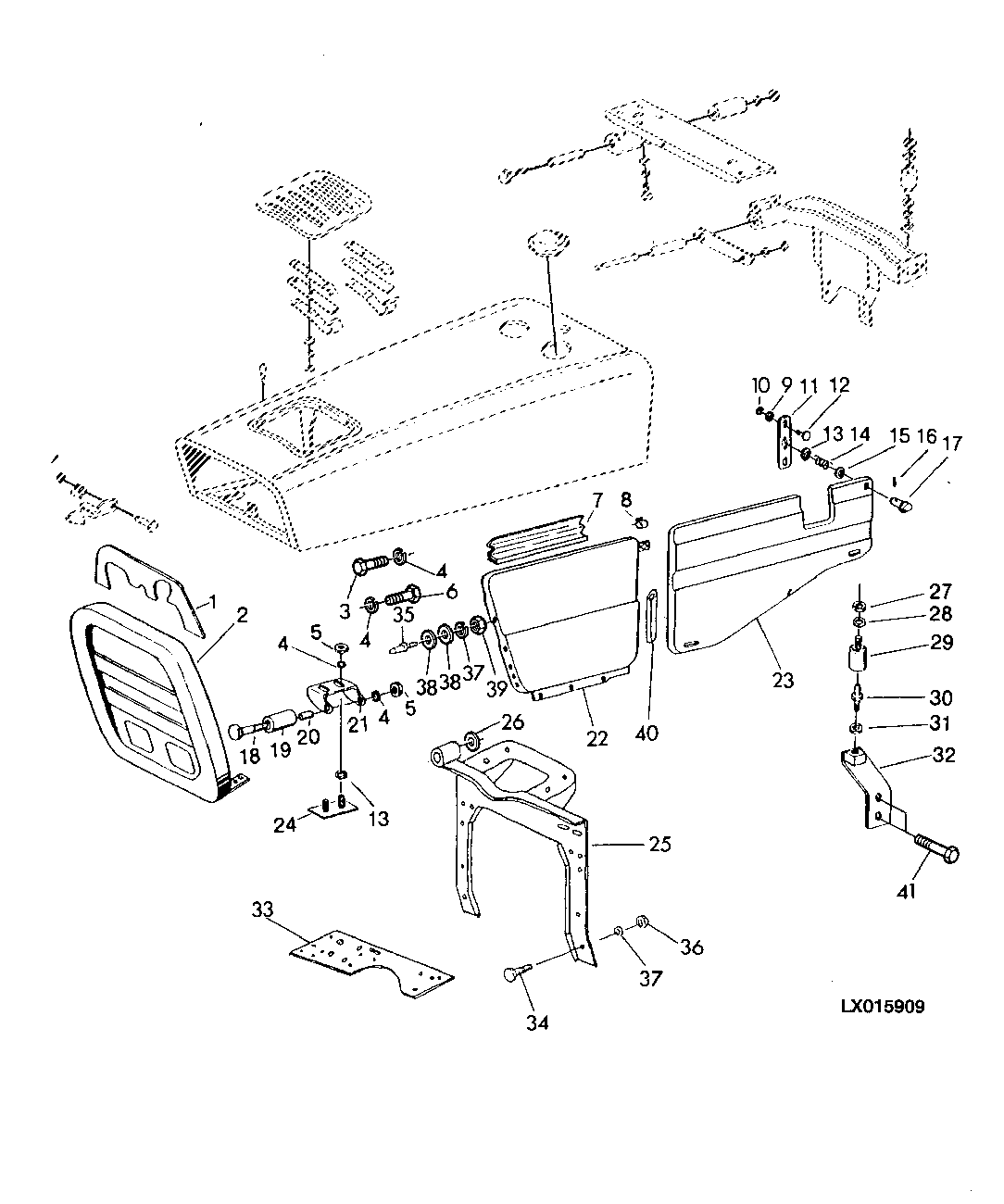

ENGINE / SIDE PANELS / FRONT GRILLE - CONTINUED [02A22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PE78302567	1	GASKET	-
2	PE78302819	1	GRILLE	-
3	PE998923	2	BOLT	M10X18
4	PE994791	1	WASHER	-
5	PE993511	1	NUT	-
6	PE991031	2	BOLT	M10X30
7	PE78302585	2	MOLDING	-
8	PE78302586	10	CLIP	-
9	PE994442	8	WASHER	-
10	PE994172	12	NUT	M5
11	PE78302396	2	CLAMP	-
12	PE999637	4	BOLT	M5X12
13	PE994441	1	WASHER	-
14	PE78302446	4	SPRING	-
15	PE78302445	4	WASHER	-
16	PE996638	4	PIN	-
17	PE78302444	4	PIN	-
18	PE990686	1	BOLT	M10X75
19	PE78302356	1	SPACER	-
20	PE78302357	1	SLEEVE	-
21	PE78302358	1	HOLDER	-
22	PE78302310	1	COVER	LH (SUB PE78302720)
22	PE78302320	1	COVER	RH (SUB PE78302730)
23	PE78302410	1	COVER	LH
23	PE78302420	1	COVER	RH
24	PE78302360	1	HOLDER	-
25	PE78302640	1	BRACKET	(SUB FOR PE78302340)
26	PE994542	1	WASHER	-
27	PE994173	4	NUT	M6
28	PE994443	4	WASHER	-
29	PE78302430	4	ISOLATOR	-
30	PE78302442	4	PIN FASTENER	-
31	PE993570	4	NUT	M8
32	PE78302610	1	BRACKET	LH
32	PE78302620	1	BRACKET	RH
33	PE78302362	1	COVER	(SUB PE78302590)
34	PE991011	9	BOLT	M8X16
35	PE78302364	2	DOWEL PIN	(SUB FOR PE78302365)
36	PE993510	11	NUT	M8
37	PE994506	1	LOCK WASHER	-
38	PE994440	4	WASHER	-
39	PE993810	2	NUT	-
40	PE78302448	1	WEATHERSTRIP	LH
40	PE78302447	1	WEATHERSTRIP	RH
41	PE999082	2	BOLT	LH, M16X45
41	PE998753	2	BOLT	RH, M16X50

ENGINE / SIDE PANELS / FRONT GRILLE - CONTINUED [02A22]
