Открытый узел

DASHBOARD SUPPORT / COWLS [02C11]

DASHBOARD SUPPORT / COWLS [02C11]

DASHBOARD SUPPORT / COWLS [02C11]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

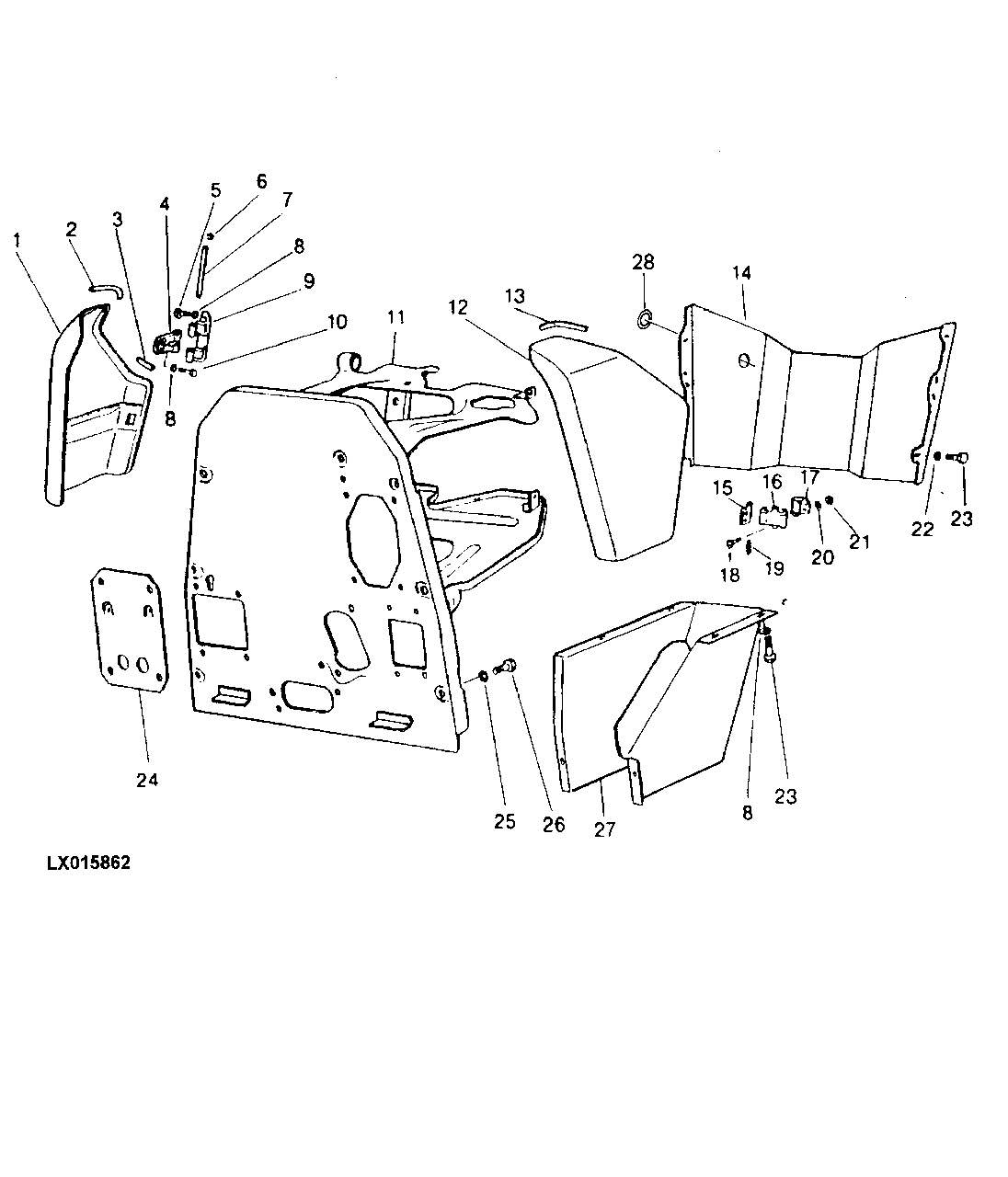

DASHBOARD SUPPORT / COWLS [02C11]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PE78306170	1	COVER	-
2	PE78306212	1	GASKET	-
3	PE78306213	1	GASKET	-
4	PE78306181	2	HINGE	-
5	PE990989	4	BOLT	M6X20
6	PE970207	4	SNAP RING	-
7	PE78306131	2	PIN FASTENER	-
8	PE994443	15	WASHER	-
9	PE78306178	2	HINGE	-
10	PE990986	8	BOLT	M6X12
11	PE78306140	1	FRAME	-
12	PE78306150	1	COVER	-
13	PE78306146	1	GASKET	-
14	PE78306190	1	GUARD	(A)
14	PE78306227	1	GUARD	(A) (ORD PE78306190)
14	PE78306182	1	GUARD	-
15	PE78306174	2	HINGE	(A)
16	PE78306173	2	CATCH	(A)
17	PE78306176	1	CATCH	(A) LH
17	PE78306185	1	CATCH	(A) RH
18	PE992323	8	BOLT	(A) M5X10
19	PE78306175	2	SPRING	(A)
20	PE994532	4	WASHER	(A)
21	PE993508	4	NUT	(A) M5
22	PE994535	8	WASHER	(A)
23	PE990990	11	BOLT	(A) M6X14
24	PE78306180	1	COVER	-
25	PE994440	6	WASHER	-
26	PE991567	6	BOLT	M8X45
27	PE78306186	1	COVER	-
28	PE78350086	1	GUARD	-
