Открытый узел

Upper Main Frame Covers

Upper Main Frame Covers

Upper Main Frame Covers

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

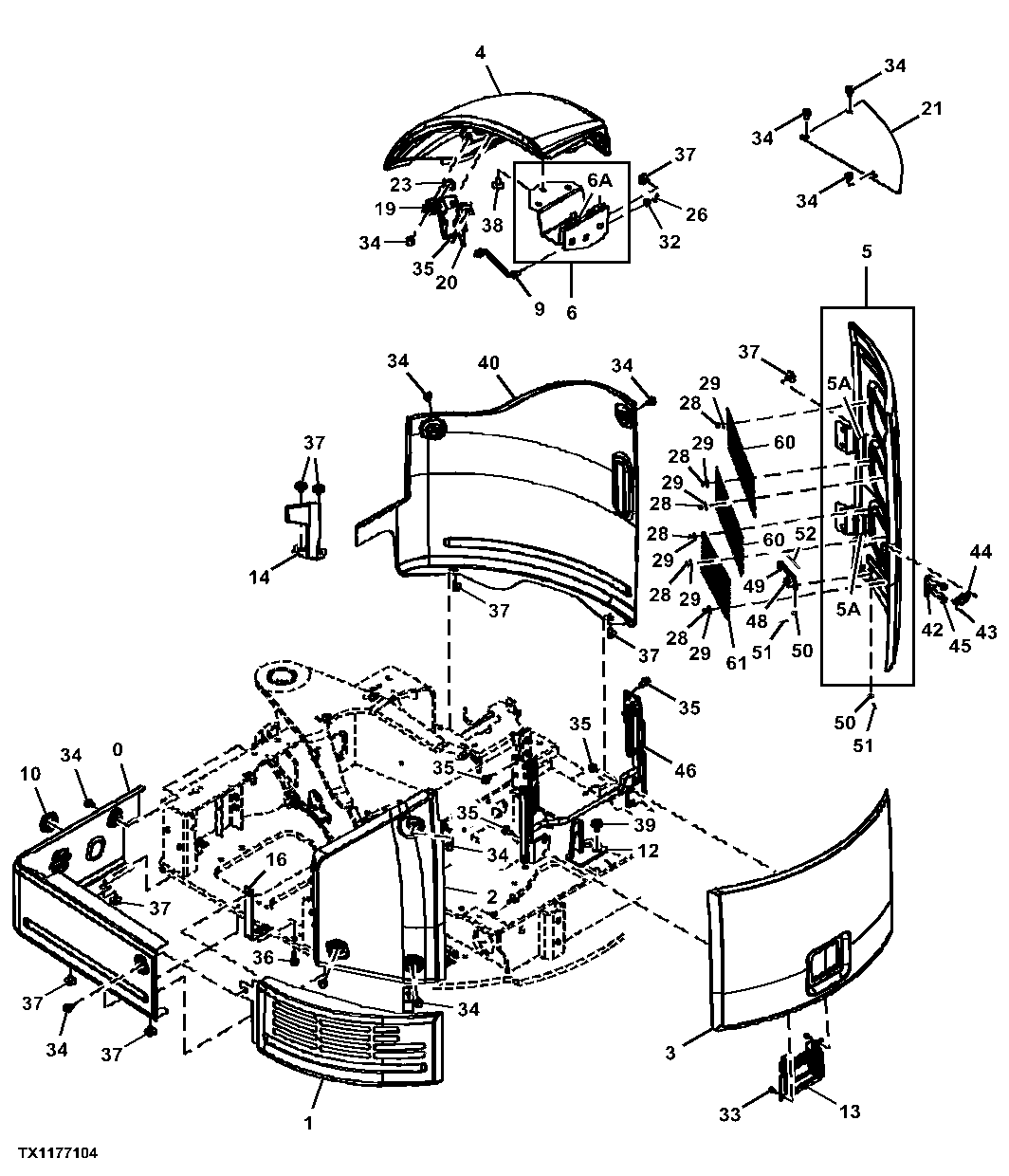

Upper Main Frame Covers

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	FYD00007001J	1	Cover	SUB FOR FYD00007001
1	FYD40002261J	1	Cover	SUB FOR FYD40002261
2	FYD00007003J	1	Cover	SUB FOR FYD00007003
3	FYD40002245J	1	Cover	ORDER FYD40004412J AND FYD60006831, FYD40002245J NLA
3	FYD40004412J	1	Cover	SUB FOR FYD40002245J
4	FYD00000538	1	Cover	-
5	FYD40002246J	1	Cover	SUB FOR FYD40002246
6	FYD40002307	1	Hinge	-
9	FYD40000877	1	Brace	-
10	4665442	1	Bushing	-
12	FYD40002445	1	Bracket	-
13	FYD00002435	1	Latch	Components Listed On Seperate Page
14	FYD40004472	1	Catch	SUB FOR FYD40002568
16	FYD40002745	1	Bracket	-
19	FYD00003596	1	Lock	-
20	FYD40001533	1	Guide	-
21	FYD00000550	1	Cover	-
23	FYD00003599	1	Seal	-
26	L12622	1	Spring Locking Pin	SUB FOR 4022698
28	14M7272	12	Nut	M6, SUB FOR M500605
29	4607546	12	Washer	-
32	24M7028	1	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
33	-	4	Part 25	J260616 NLA
33	19M7560	4	Cap Screw	M6 X 16, SUB FOR J900616
33	24M7054	4	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
34	-	11	Part 28	J271020 NLA
34	19M7938	11	Cap Screw	M10 X 20, SUB FOR J901020
34	24M7346	11	Washer	11 X 20 X 2 mm, SUB FOR J222010
35	24M7346	9	Washer	11 X 20 X 2 mm, SUB FOR J222010
35	19M7402	9	Cap Screw	M10 X 25, SUB FOR J901025
35	-	9	Part 31	J271025 NLA
36	-	2	Part 34	J271035 NLA
36	19M7550	2	Cap Screw	M10 X 35, SUB FOR J901035
36	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
37	-	14	Part 37	J281020 NLA
37	19M7938	14	Cap Screw	M10 X 20, SUB FOR J901020
37	4486055	14	Washer	-
38	-	3	Part 40	J281025 NLA
38	19M7402	3	Cap Screw	M10 X 25, SUB FOR J901025
38	4486055	3	Washer	-
39	4249324	2	Washer	-
39	-	2	Part 43	J281225 NLA
39	19M7872	2	Cap Screw	M12 X 25, SUB FOR J901225
40	FYD40002260J	1	Cover	SUB FOR FYD40002260
42	FYD40001465	1	Bracket	-
43	J650308	4	Screw	-
44	4415409	1	Catch	-
45	-	2	Part 50	J260820 NLA
45	19M7881	2	Screw	M8 X 20, SUB FOR J900820
45	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
46	FYD60002448	1	Link	Components Listed On Seperate Page, ORDER FYD40004412J AND FYD60006831, FYD60002448 NLA
46	FYD60006831	1	Link	Components Listed On Seperate Page
48	4647195	1	Clamp	-
49	FYD00001987	1	Brace	-
49	FYD40003781	1	Stop	-
50	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
51	4603981	2	Pin	SUB FOR 4022697
52	FYD00007592	1	Tape	-
60	FYD00002880	2	Screen	-
61	FYD00007004	1	Screen	-
5A	FYD00007002	2	Hinge	-
6A	4695856	2	Hinge	-
