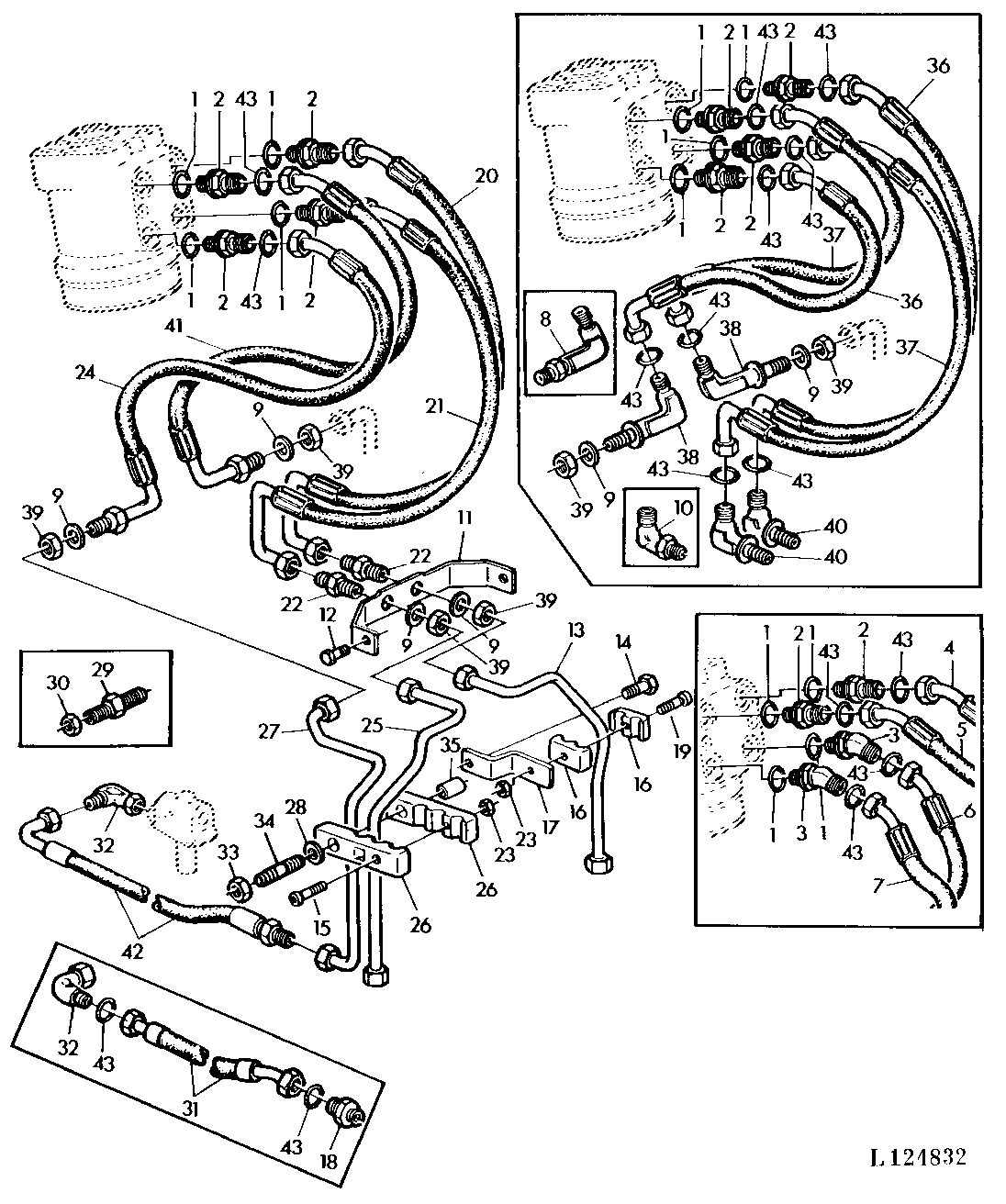

HYDROSTATIC STEERING (WITHOUT CAB)

HYDROSTATIC STEERING (WITHOUT CAB)

HYDROSTATIC STEERING (WITHOUT CAB)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HYDROSTATIC STEERING (WITHOUT CAB)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L41383	4	Ring	-
2	L41898	1	Fitting	-
3	AL55392	1	Elbow Fitting	-
4	AL41665	1	Hydraulic Hose	(ORDER AL62781)
5	AL62784	1	Hydraulic Hose	(SUB FOR AL41667) (ORDER AL62781)
6	AL41666	1	Hydraulic Hose	(ORDER AL62782, L41898)
7	AL41668	1	Hydraulic Hose	(ORDER AL62782, L41898)
8	AL58407	2	Elbow Fitting	(ORDER L63539, 14M7477)
9	24M4810	4	Washer	20 X 28 X 1.400 mm
10	AL61198	2	Elbow Fitting	(ORDER L63541, 14M7477)
11	L58071	1	BAIL	-
12	19H2021	2	Cap Screw	3/8" X 5/8"
13	AL55114	1	OIL LINE	-
14	19H1936	1	Cap Screw	3/8" X 3/4"
15	19M7966	2	Screw	M6 X 25
16	L38284	2	Clamp	-
17	L58510	1	Strap	-
18	L38815	1	Fitting	-
19	19M8263	1	Screw	M6 X 30
20	AL68031	1	Hydraulic Hose	-
21	AL68030	1	Hydraulic Hose	-
22	L63665	2	Union Fitting	-
23	14M7272	2	Nut	M6
24	AL68029	1	Hydraulic Hose	-
25	AL55115	1	Oil Line	-
26	L37549	2	Clamp	-
27	AL59558	1	Oil Line	-
28	24M7028	1	Washer	10.500 X 20 X 2 mm, 10.5MM
29	L58309	1	Stud	-
30	14M7274	1	Nut	M10
31	AL58483	1	Hydraulic Hose	-
32	AL37133	1	Elbow Fitting	-
33	14H812	1	NUT	3/8"
34	L38319	1	Stud	-
35	28H860	1	Washer	0.423" X 0.675" X 3/8"
36	AL62781	2	HYDRAULIC HOSE	-
37	AL62782	2	HYDRAULIC HOSE	-
38	L63539	2	Elbow Fitting	-
39	14M7477	4	Nut	M18
40	L63541	2	Elbow Fitting	-
41	AL68028	1	Hydraulic Hose	-
42	AL68466	1	Hydraulic Hose	-
43	Z27993	1	O-Ring	-
