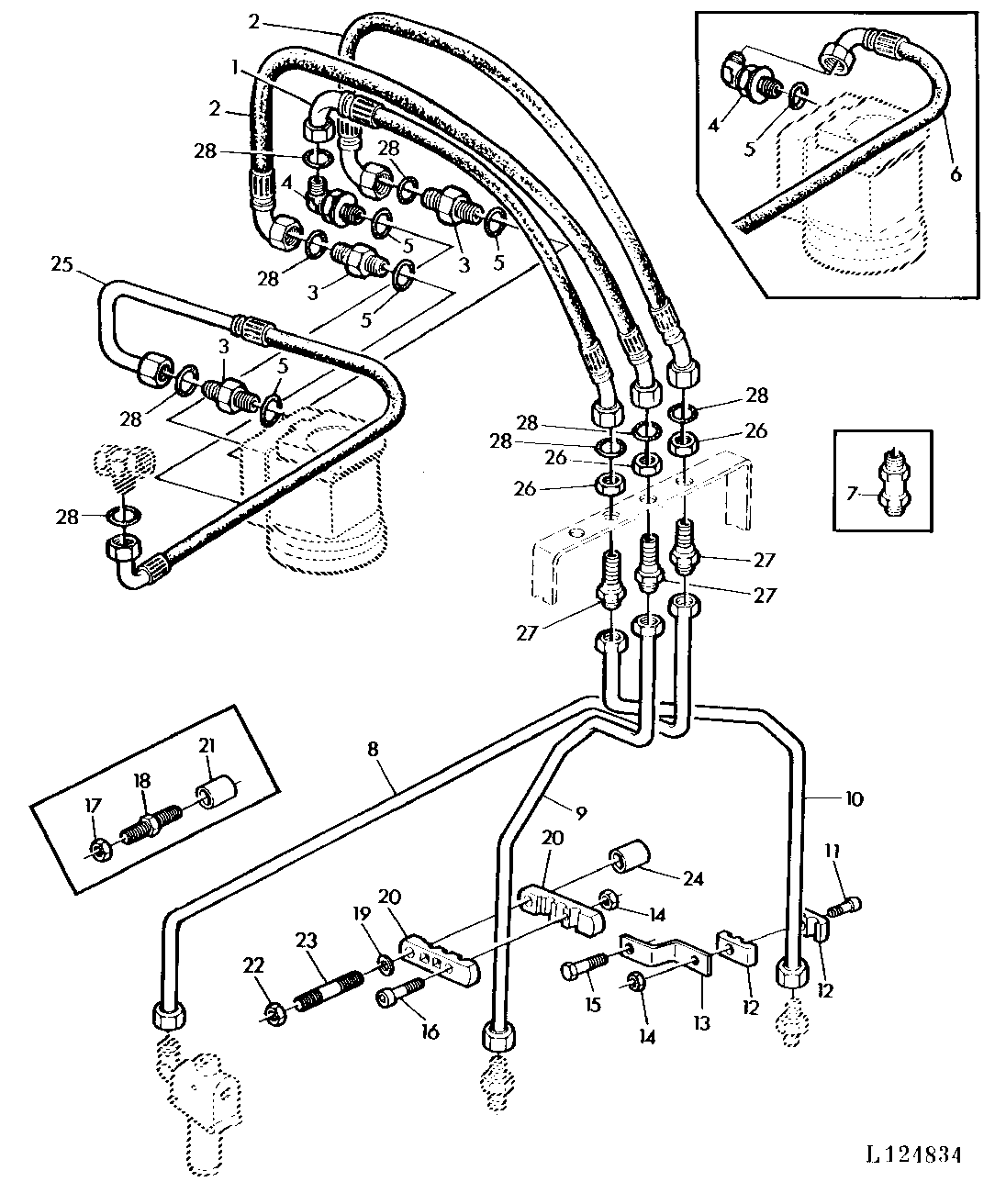

HYDROSTATIC STEERING WITH OIL RETURN (SG2 CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL41620	1	Hydraulic Hose	-
2	AL41621	2	Hydraulic Hose	-
3	L41898	1	Fitting	-
4	AL41290	1	Elbow Fitting	-
5	L41383	4	Ring	-
6	AL59556	1	Hydraulic Hose	-
7	AL32895	3	Union Fitting	(ORDER L63538, 14M7477)
8	AL37488	1	Oil Line	-
8	AL62786	1	Oil Line	-
9	AL60088	1	Oil Line	-
9	AL62787	1	Oil Line	-
10	AL60089	1	Oil Line	-
10	AL62788	1	Oil Line	-
11	19M8263	1	Screw	M6 X 30
12	L38284	2	Clamp	-
13	L58510	1	Strap	-
14	14M7272	2	Nut	M6
15	19H1936	1	Cap Screw	3/8" X 3/4"
16	19M7966	1	Screw	M6 X 25
17	14M7274	1	Nut	M10
18	L58309	1	Stud	-
19	24M7028	1	Washer	10.500 X 20 X 2 mm, 10.5 X 21MM
20	L37549	2	Clamp	-
21	28H860	1	Washer	0.423" X 0.675" X 3/8"
22	14H812	1	NUT	3/8"
23	L38319	1	Stud	-
24	Z27597	1	Spacer	-
25	AL67193	1	Hydraulic Hose	-
26	14M7477	3	Nut	M18
27	L63538	3	Union Fitting	-
28	Z27993	1	O-Ring	-

HYDROSTATIC STEERING WITH OIL RETURN (SG2 CAB)
