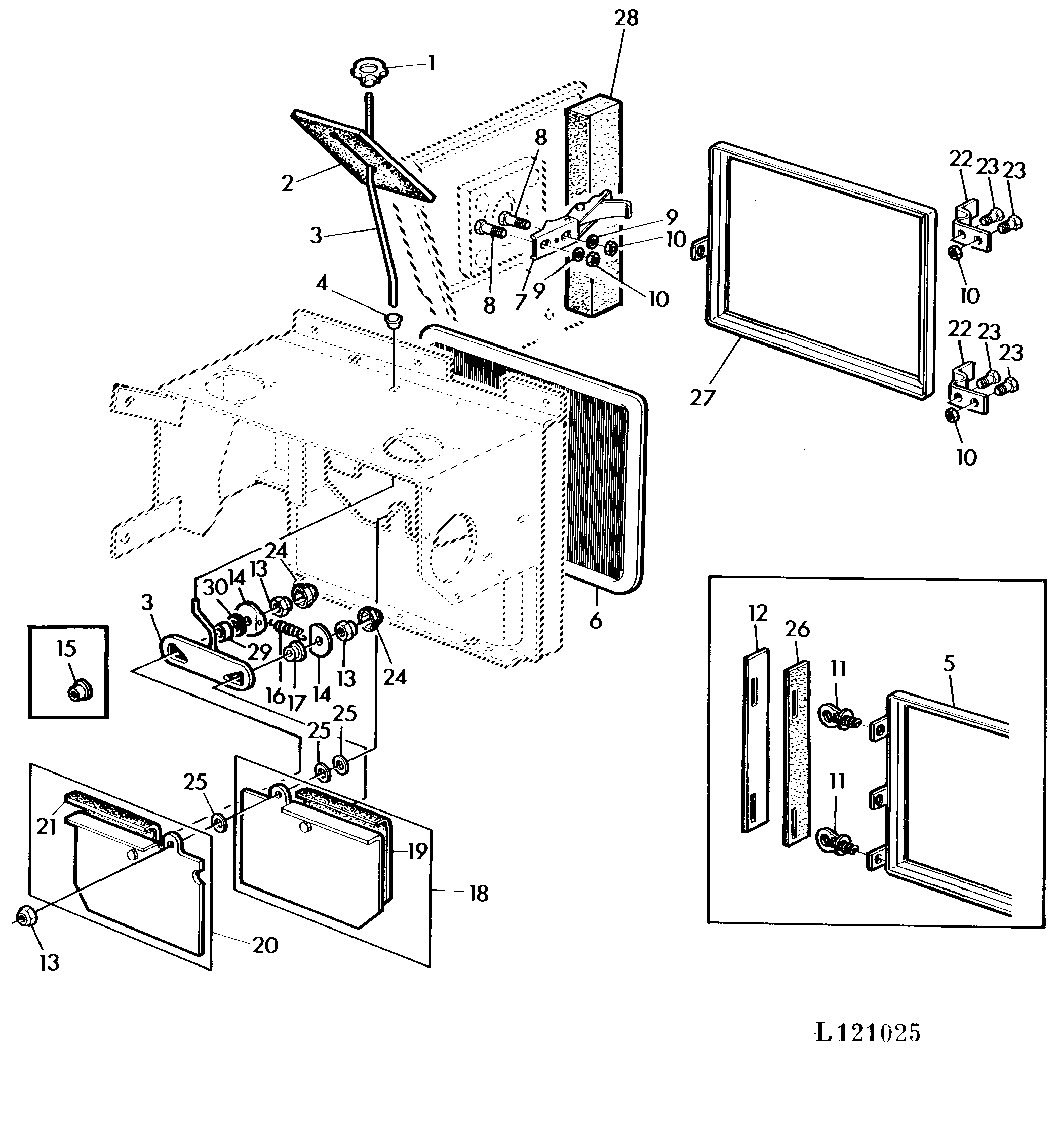

HEATER FLAPS / FILTER (WITH MC1 AND CC2 CABS)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L60313	1	Knob	(SUB FOR L57873 APPL)
2	L57921	1	Gasket	-
3	AL60447	1	Rod	-
4	L57890	1	Grommet	-
5	AL62382	1	Frame	(ORDER AL63709, L61140)
6	L57264	1	Air Filter	-
7	AL62437	1	Latch	-
7	AL66493	1	Latch	-
8	21M7307	2	Screw	M5 X 12
8	19M8105	2	Cap Screw	M5 X 12
9	24M7027	2	Washer	5.300 X 10 X 1 mm
9	24M7138	2	Washer	5.300 X 15 X 1 mm
10	14M7028	6	Nut	M5
11	AL62434	2	Clip	(ORDER L61140)
12	L59742	1	Boot	(ORDER L61140)
13	14M7350	3	Lock Nut	M6
14	L57925	2	Washer	-
15	L57923	1	Bushing	(ORDER L59462, L59635)
16	L57880	1	Extension Spring	-
17	L57924	1	Bushing	-
18	AL60446	1	Flap	-
19	L59790	1	Gasket	-
20	AL60445	1	Flap	-
21	L59789	1	Gasket	-
22	L59774	2	Spring	-
23	19M7640	4	Cap Screw	M5 X 12
24	L33945	2	Cap	-
25	24M7054	3	Washer	6.400 X 12 X 1.600 mm
26	L60207	1	Gasket	(ORDER L61140)
27	AL63709	1	Frame	-
28	L61140	1	Weatherstrip	-
29	L59635	1	Bushing	-
30	L59462	1	Washer	-

HEATER FLAPS / FILTER (WITH MC1 AND CC2 CABS)
