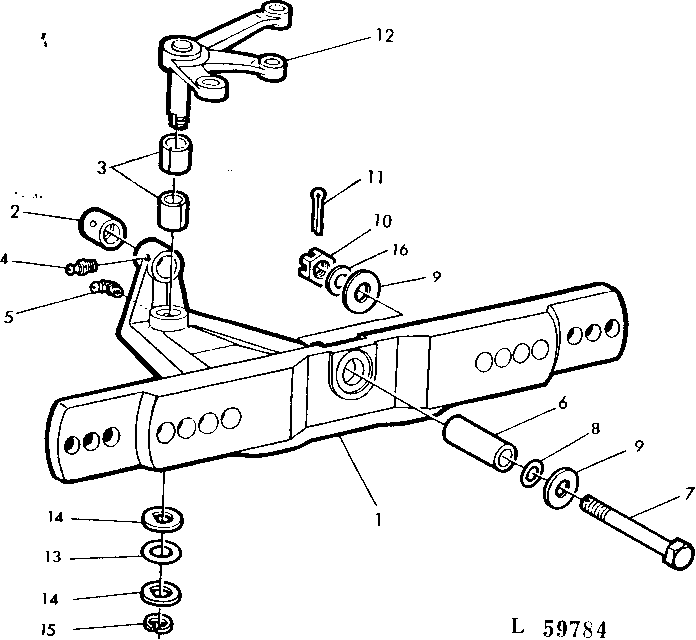

STRAIGHT ADJUSTABLE FRONT AXLE 1524-2235MM (60"-88") [02I24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR64709	1	FRONT AXLE	(MARKED R55199) (INCLUDES T23170, T23118, JD7798, JD7799 AND T21669) (SUB AR91809 AND AR92945)
2	T23170	1	BUSHING	-
3	T23118	2	BUSHING	(USE WITH R55199)
4	JD7798	1	Lubrication Fitting	-
5	JD7799	1	Lubrication Fitting	90°
6	T21669	1	BUSHING	-
7	T25840	1	CAP SCREW	-
8	T25921	1	SHIM	0.40MM (.016")
9	T25922	2	WASHER	-
10	14H1086	1	Nut	3/4"
11	11M7030	1	Cotter Pin	0.197" X 1.575"
12	AT19793	1	BELLCRANK	(USE WITH R55199)
12	AR92945	1	LEVER	-
13	T23228	1	SHIM	0.25MM (.010")
14	T23229	2	WASHER	-
15	F534R	1	Snap Ring	-
16	-	1	Part 17	(NOT REQUIRED THIS APPLICATION)

STRAIGHT ADJUSTABLE FRONT AXLE 1524-2235MM (60"-88") [02I24]
