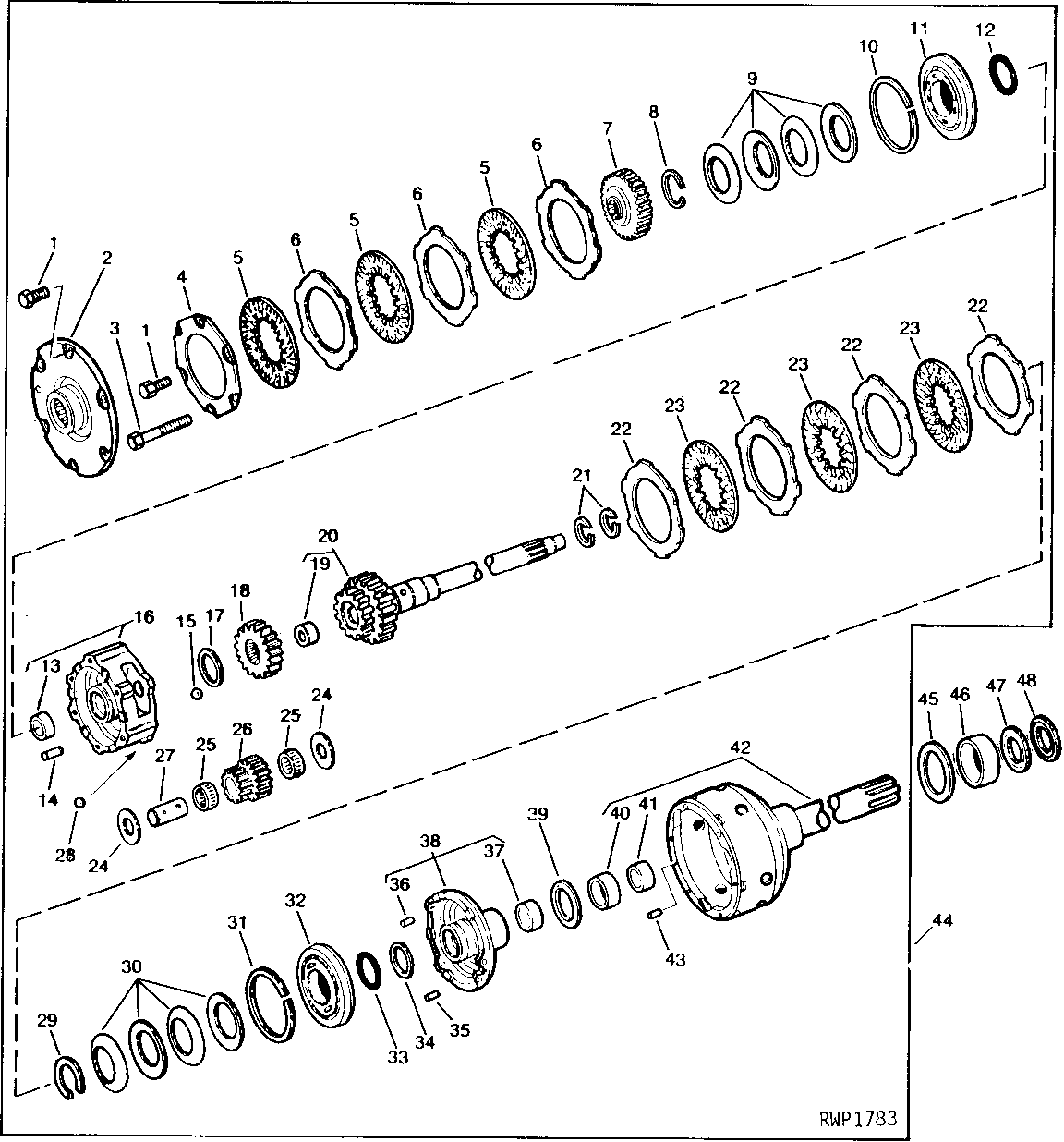

HI-LO CLUTCH ASSEMBLY (HI-LO SHIFT) [02B22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1813	9	CAP SCREW	5/16" X 5/8"
2	R39238	1	COVER	-
3	19H1897	3	Cap Screw	5/16" X 3-3/4"
4	R39260	1	PLATE	(SUB RE228008, THIS APPLICATION)
5	AR39128	3	DISK, WITH INNER SPLINE	(SUB RE228008, THIS APPLICATION)
5	AR78361	2	DISK WITH INNER SPLINE	-
6	R39259	3	CLUTCH PLATE	(SUB RE228008, THIS APPLICATION)
6	R64197	3	Clutch Plate	-
7	R52378	1	SPLINED COUPLING	-
8	R39299	1	Snap Ring	-
9	R39282	4	DISK SPRING	-
10	R39280	1	Piston Ring	-
11	R52384	1	PISTON	-
12	R39304	1	Washer	-
13	R39247	1	BUSHING	-
14	R56457	1	DOWEL PIN	-
15	A4742R	3	Ball	-
16	AR85746	1	PLANET PINION CARRIER	(MARKED R54959) (SUB FOR AR63585)
16	R63452	1	SPRING	-
17	R65390	1	THRUST WASHER	(SUB FOR R39193) (SUB R278348)
18	R55013	1	STEERING GEAR	-
19	R39276	1	BUSHING	-
20	AR63691	1	SHAFT	-
21	R26753	1	RING	-
22	R39259	4	CLUTCH PLATE	(SUB RE228008, THIS APPLICATION)
22	R64197	4	Clutch Plate	-
23	AR39128	3	DISK, WITH INNER SPLINE	(SUB RE228008, THIS APPLICATION)
23	AR78361	2	DISK WITH INNER SPLINE	-
24	R54961	6	Thrust Washer	-
25	JD9932	6	Needle Bearing	-
26	R55014	3	PLANET PINION	-
27	R54958	3	PIN	-
28	H871R	3	Ball	-
29	R39299	1	Snap Ring	-
30	R39282	4	DISK SPRING	-
31	R39280	1	Piston Ring	-
32	R39285	1	Piston	-
33	R39304	1	Washer	-
34	R65390	1	THRUST WASHER	(SUB FOR R39193) (SUB R278348)
35	R56457	2	DOWEL PIN	-
36	R39253	1	DOWEL PIN	-
37	R39252	1	BUSHING	-
38	AR56772	1	DRUM	-
39	R278349	1	THRUST WASHER	(SUB FOR R39281 OR R65392)
40	R39265	1	BUSHING	-
41	R34650	1	SEAL	-
42	AR63693	1	SHAFT	-
43	B2641R	1	DOWEL PIN	-
44	RE228006	1	HIGH-LOW CLUTCH	(SUB FOR AR82021 OR AR82017)
45	R73701	1	WASHER	(SUB FOR T25409 OR R65391)
46	L29343	1	BUSHING	(SUB FOR T25404 OR T28804)
47	AR82795	1	SEAL	(SUB FOR AT27728)
48	JD9449	1	Ball Bearing	-

HI-LO CLUTCH ASSEMBLY (HI-LO SHIFT) [02B22]
