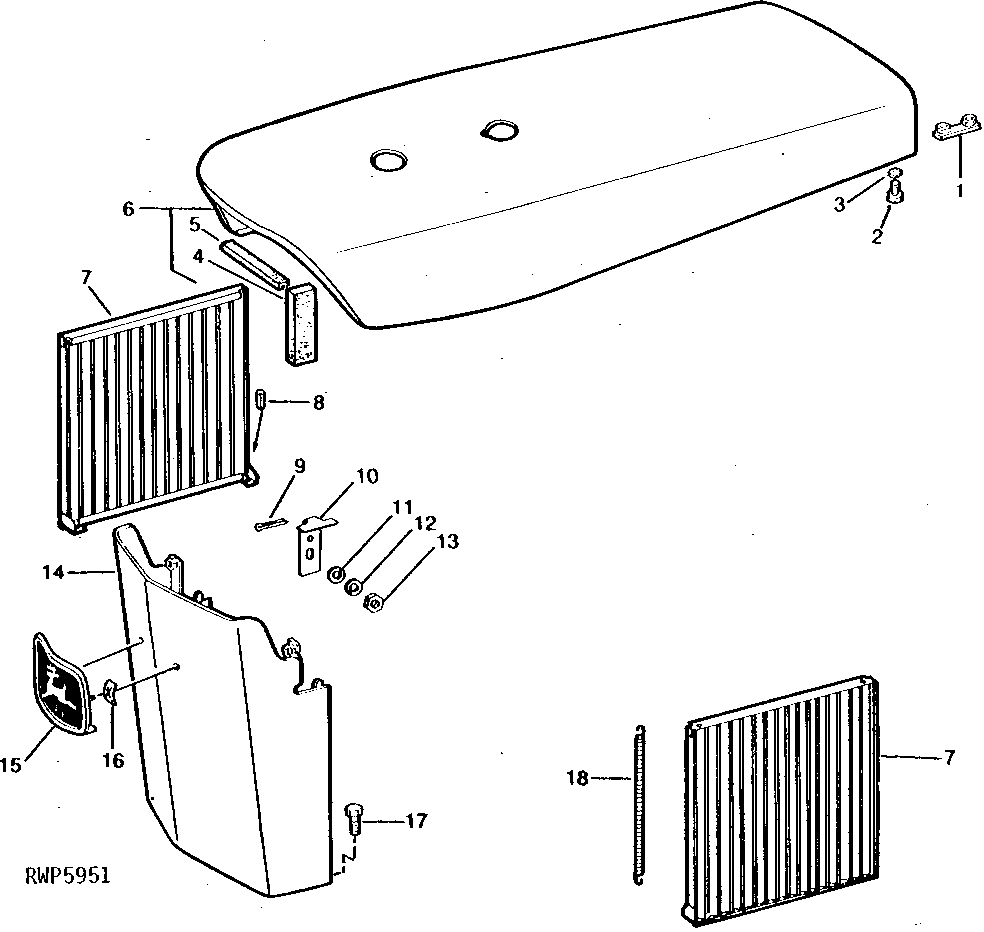

FRONT PLATE, HOOD AND GRILLE ASSEMBLY [02K15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R55211	2	PLATE	-
2	19H1936	4	Cap Screw	3/8" X 3/4"
3	12H310	4	Lock Washer	3/8"
4	R58666	2	ISOLATOR	-
5	T21491	2	ISOLATOR	-
6	AR64004	1	HOOD	(HORIZONTAL MUFFLER)
6	AR64003	1	HOOD	(VERTICAL MUFFLER)
6	T22085	2	BUMPER	-
7	AR72950	2	GRILLE	(SUB FOR AT19880)
8	34H340	4	SPRING PIN	5/16" X 13/16"
9	11M7012	2	Cotter Pin	0.126" X 0.630"
10	R49524	2	LATCH	(SUB R59519)
10	R59519	2	LATCH	-
11	24H1302	2	Washer	13/32" X 11/16" X 0.035"
12	12H304	2	Lock Washer	3/8"
13	14H1076	2	Nut	3/8"
14	AR64005	1	PLATE	(SUB AR71851, (2) R59519 AND (2) 11M7012)
14	AR71851	1	PLATE	(NLA)
15	R59991	1	MEDALLION	(SUB FOR R55213) (SUB R67027)
16	L31750	2	CLIP	(SUB FOR R27888)
17	19H2548	8	Cap Screw	1/2" X 7/8"
18	R26858	2	SPRING	-

FRONT PLATE, HOOD AND GRILLE ASSEMBLY [02K15]
