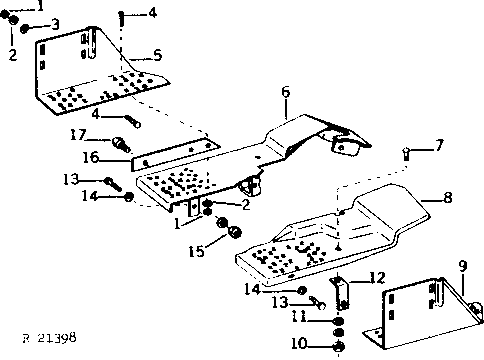

FENDER EXTENSIONS AND FOOTRESTS [02K17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H1076	12	Nut	(A) 3/8"
1	14H1076	11	Nut	3/8"
2	12H304	16	Lock Washer	3/8"
2	12H304	17	Lock Washer	(A) 3/8"
3	24H1307	4	Washer	13/32" X 1" X 1/16"
4	03H1765	11	Bolt	3/8" X 3/4"
4	03H1765	12	Bolt	(A) 3/8" X 3/4"
5	T32414	1	SPACER	-
6	AR65464	1	FOOTREST	-
7	03H1519	1	Bolt	(B) 3/8" X 1"
8	AR73848	1	FOOTREST	(SUB FOR AR65463)
9	T32413	1	SPACER	-
10	14H1076	1	Nut	(B) 3/8"
10	12H304	1	Lock Washer	(B) 3/8"
11	24H1305	1	Washer	(B) 13/32" X 13/16" X 0.065"
12	R55902	1	BRACKET	(B)
13	19H2552	5	CAP SCREW	3/8" X 1-1/8"
14	12H304	5	Lock Washer	3/8"
15	14H1076	4	Nut	(C) 3/8"
15	12H304	4	Lock Washer	(C) 3/8"
16	R54540	2	STRAP	(C)
17	19H1936	4	Cap Screw	(C) 3/8" X 3/4"

FENDER EXTENSIONS AND FOOTRESTS [02K17]
