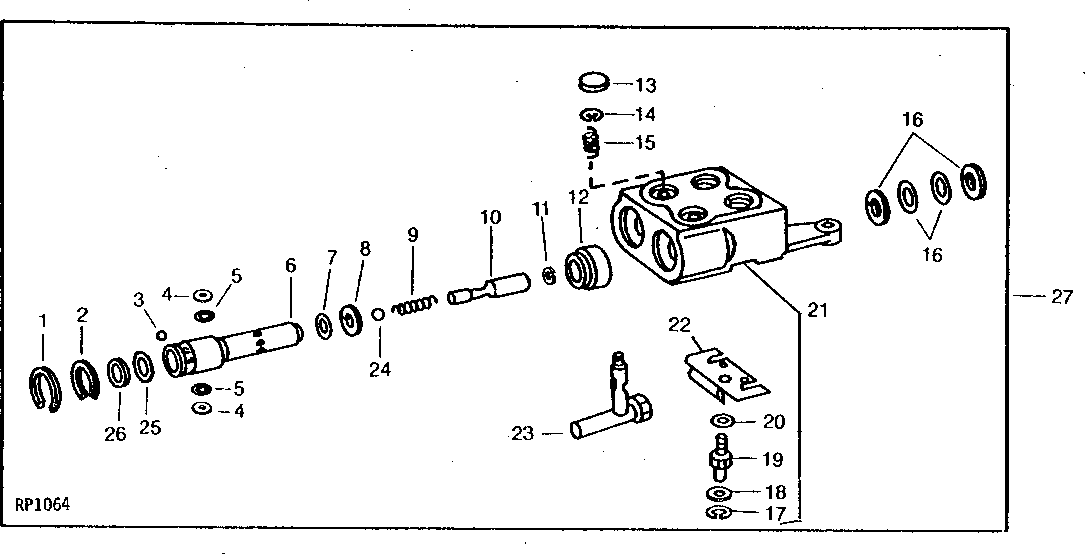

BREAKAWAY COUPLER (SINGLE AND DUAL) [02H22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N107859	2	Snap Ring	(SUB FOR R75132)
2	R32356	2	SNAP RING	-
3	R69281	12	Ball	6MM (1/4")
4	R26484	4	Back-Up Ring	-
5	R65286	4	O-RING	-
6	R34397	2	SOCKET OUTLET	-
7	R375R	2	O-Ring	-
8	R26482	2	Ring	-
9	R28084	2	SPRING	-
10	R34400	2	PLUG	-
11	R26483	2	SNAP RING	-
12	R34398	2	SLEEVE	-
13	30H15	2	PLUG	1-1/8"
14	R72653	2	Snap Ring	(SUB FOR M2396T)
15	R31890	2	Spring	-
16	R74530	4	SEAL	(SUB FOR R65285) (SUB R79311)
17	R27507	1	Snap Ring	-
18	24H1286	1	Washer	9/32" X 1/2" X 1/16"
19	R49191	1	STUD	-
20	12H303	1	Lock Washer	5/16"
21	AR52621	1	COUPLING	(B) (MARKED R39109)
21	AR52622	1	COUPLING	(A) (MARKED R39110) (SUB R39110, R49191, R72654, 12H10 AND 24H1286)
22	AR75958	1	CAM	-
23	AR82576	2	LEVER	-
24	D2361R	2	Ball	13MM (1/2")
25	R59343	2	O-Ring	-
26	R26485	2	BACK-UP RING	-
27	AR39036	1	BREAKAWAY COUPLER	(B) R.H.
27	AR39037	1	BREAKAWAY COUPLER	(A) L.H.

BREAKAWAY COUPLER (SINGLE AND DUAL) [02H22]

Нет текстового описания
