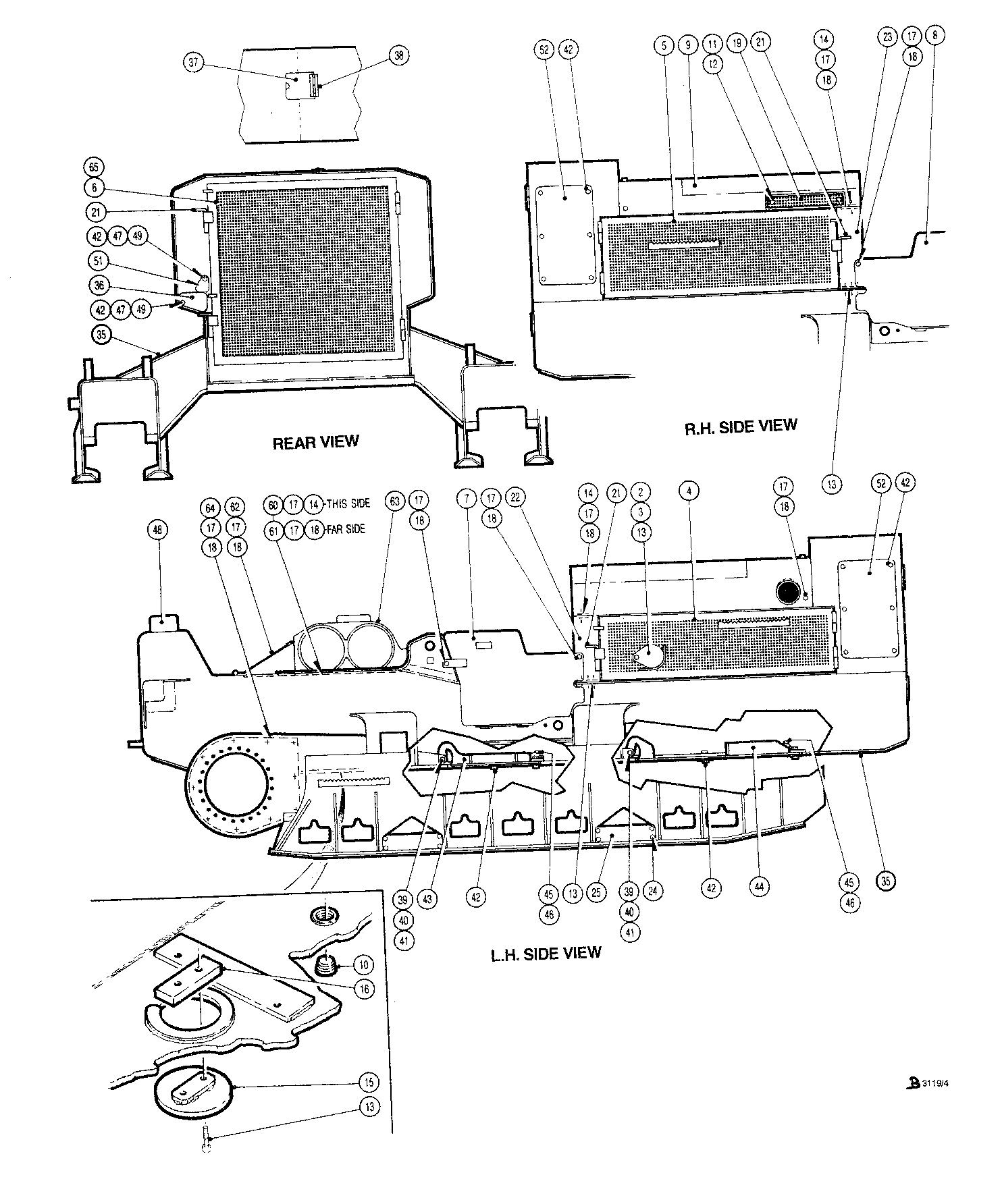

REMOVABLE PANELS LOWER FRAME ( CM9160 - CB9403) 6320-014/10 [6320-014/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	700841100	1	PLATE -	-
3	810669400	1	LOCKNUT*1/2-13UNC	-
4	700727600	1	DOOR - UP TO CB9525	-
5	700727900	1	DOOR -	-
6	700728300	1	DOOR -	-
7	700730500	1	COVER -	-
8	700730600	1	COVER -	-
9	700726800	1	COVER - UP TO CB9525	-
10	811125800	1	PLUG -	-
11	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
12	810309800	2	FLAT WASHER 3/8 - HARDENED	-
13	810082100	11	BOLT*1/2-13UNCX1	-
14	810080700	4	BOLT*3/8-16UNCX2-1/2 -	-
15	700729600	2	DOOR -	-
16	700729900	2	BAR -	-
17	810011600	42	WASHER*1/2	-
18	810082200	40	BOLT*1/2-13UNCX1-1/4	-
19	700727500	1	PLATE - UP TO CB9525	-
21	700839500	4	LATCH -	-
22	700823700	1	SUPPORT - UP TO CB9525	-
23	700823800	1	SUPPORT -	-
24	810084300	16	HEX HEAD BOLT 3/4-10UNC X 1-3/4	-
25	700892700	4	COVER -	-
35	-	1	Part 24	-
36	700853400	1	PLATE -	-
37	700854000	1	PLATE -	-
38	700691000	1	HINGE -	-
39	810044600	4	LOCKNUT*3/4-10UNC	-
40	810002100	8	WASHER*3/4	-
41	810084800	4	BOLT3/4-10UNC3 -	-
42	810082300	22	BOLT*1/2-13UNCX1-1/2	-
43	700724600	1	DOOR - FOR M/C 55601 AND 55602 ONLY	-
44	700724700	1	DOOR - FOR M/C 55601 AND 55602 ONLY	-
45	700627200	2	Hook	-
46	811478100	2	MACHINE CHAIN - STATE LENGTH	-
47	810209100	2	Nut	-
48	700834100	1	COVER -	-
49	810669400	2	LOCKNUT*1/2-13UNC	-
51	701257700	1	PLATE -	-
52	-------	2	O-RING	-
60	700730400	1	PLATE -	-
61	700832700	1	COVER -	-
62	700838200	1	COVER -	-
63	-------	1	O-RING	-
64	700733600	2	COVER -	-
65	700729000	1	SCREEN -	-
-	700846900	1	DOOR -	-
-	700836200	1	DOOR -	-

REMOVABLE PANELS LOWER FRAME ( CM9160 - CB9403) 6320-014/10 [6320-014/10]
